Пакет Version cross-checker позволяет выполнять сравнение различных версий проектов SIMATIC PCS7. Сравнению подвергаются:

• CFC/SFC, типы блоков, сигналы и последовательности с дополнительной настройкой на выделение отсутствующих или отличающихся друг от друга объектов.

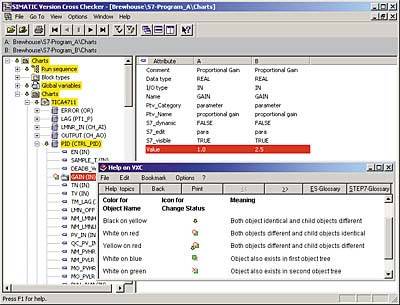

• Экранные изображения с выводов результатов сравнения в древовидной или табличной форме.
• Цветовые идентификаторы объектов и значения атрибутов.

Обновление с V6.0

Пакет расширения функциональных возможностей инструментальных средств проектирования PCS7 V6.0 до уровня V6.1 включает в свой состав лицензию на обновление пакета Version cross-checker.

Расширение функциональных возможностей программного обеспечения Version cross-checker может быть выполнено и с помощью пакета Version crosschecker upgrade V6.1.

Функции

Обмен данными со средствами планирования/проектирования

При использовании SIMATIC Version Cross Manager возможен обмен данными со средствами проектирования (CAx data). Поддерживаются следующие функции обмена:

• Экспорт соответствующих CAx-данных,напр. глобальные объявления, технологическая иерархия, точки измерения.
• Экспорт файлов в формате SIMATIC XML (SML)
• Импорт CAx данных в формате SIMATIC XML

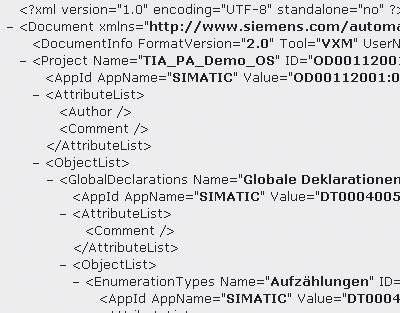

Пример XML export

Дальнейшая информация

Обновление

Средства разработки SIMATIC PCS 7 версии V6.0 или V6.1 могут быть обновлены до версии 7.0 с использованием SIMATIC PCS 7 Engineering Upgrade Package. Компоненты этого пакета также обновляют SIMATIC Version Cross Checker V6.0/V6.1 до SIMATIC Version Cross Manager V7.0.

Для внешних приложений не входящих в SIMATIC PCS 7, отдельный пакет обновлений SIMATIC Upgrade Version Cross Manager V7.0 может быть получен для обновления SIMATIC Version Cross Checkers V6.0/V6.1.

Дополнительную информацию, см. в разделе "Пакеты обновлений".
