Тип

5 A

Заказной номер

6ES7 307-1EA80-0AA0

Вход

Однофазный AC

Номинальное напряжение Vвх ном.

120/230 В AC устанавливается переключателем на блоке

Диапозон напряжений

от 93 до 132 В/от 187 до 264 В AC

Крутизна всплеска

VDE 0160 ограничение по кривой W2

Буферизация перебоев в питающей цепи при Iвых ном

> 20 мс при Vвх = 93/187 В

Номинальная частота в сети питания

50/60 Гц, от 47 до 63 Гц

Номинальный ток Iвх ном

2.1/1.2 A

Предельный ток в импульсе (+250C)

< 45 A, < 3 мс

I2t

< 1.8 A2с (тип. 1.2 A2с)

Встроенный входной предохранитель

3.15 A/250 В slow (не доступен)

Рекомендуемый автомат защиты (IEC 898) на питающем кабеле

От 10 A, с характеристикой С или

от 6 A с характеристикой D

Выход

Регулируемый, гальваническая развязка

Номинальное напряжение Vвых. ном.

24 В DC

Общая устойчивость

± 3 %

Установившаяся компенсация линии

± 0.2 %

Установившаяся компенсация нагрузки

± 0.4 %

Всплески (ширина диапазона примерно 20 MГц)

< 240 mVpp (тип. 90 mVpp)

Устанавливаемый диапазон

-

Индикатор состояния

Зеленый индикатор для 24 В OK

Задержка запуска

< 3 с (тип.100 мс)

Номинальный выходной ток Iвых ном

5 A

Диапазон тока

При + 70 °C

От 0 до 3.5 A

При + 60 °C

От 0 до 5 A

Динамика V/I для

Короткого замыкания при работе

20 A для 80 мс

Эффективность (КПД)

Эффективность при Vвых ном, I вых ном

Примерно 84 %

Потери энергии при Vвых ном, Iвых ном

Примерно 23 Вт

Регулирование

Динамическая компенсация линии (Vвх ном ± 15%)

± 0.3 % Vвых

Динамическая компенсация нагрузки (Iвых: 50/100/50 %)

± 3 % Vвых

Время коррекции

Шаг нагрузки 50…100 %

< 5 мс (тип. 0.2 мс)

Шаг нагрузки 100…50 %

< 5 мс (тип. 0.2 мс)

Защита и контроль

Выходная защита от перенапряжения

Дополнительная управляющая цепь, выключение прибл. при 30 В, автоматический перезапуск

Ограничение тока

от 5.5 до 6.5 A

Защита от короткого замыкания

Электронное выключение, автоматический перезапуск

Длительное короткое замыкание RMS тока

< 5 A

Индикатор перегрузка/ короткое замыкание

-

Безопасность

Изоляция первичная/ вторичная

Да, SELV выходное напряжение Vвых по EN 60 950 и EN 50 178, зазоры и монтажные расстояния > 8 мм

Класс защиты (IEC 536; VDE 0106 T1)

Класс I

Потери тока

< 3.5 мA (тип. 0.3 мA)

Испытания TÜV типа

Да

Маркировка CE

Да

UL/CSA одобрение

Да, UL/cUL список (UL 508, CSA 22.2)

FM одобрение

-

Морской сертификат

Да, GL, ABS, DNV, LRS

Степень защиты (EN 60 529; VDE 0470 T1)

IP 20

EMC

Случайные помехи

EN 50 081-2, EN 55 011 Class A

Ограничение гармоник

-

Помехоустойчивость

EN 50 082-2, IEC 801-2, -3, -4, -5

Характеристики условий работы

Диапазон температуры окружающего воздуха

от - 25 до + 70 °C при естественной вентиляции

Диапазон температур транспортировки и хранения

от - 25 до + 85 °C

Класс влажности

среднее значение относительной влажности до 75 %, 95 % в течение 30 дней в году, допустима непродолжительная конденсация

Механические характеристики

Клеммы

Входное питание L, N, PE

Винтовые клеммы, каждая под толщину от 0.5 до 2.5 мм2 для одножильного/многожильного провода

Выход L+

3 винтовые клеммы под толщину от 0.5 до 2.5 мм2

Выход M

3 винтовые клеммы под толщину от 0.5 до 2.5 мм2

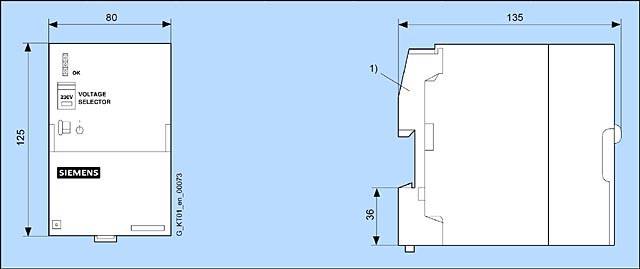

Размеры (Ш x В x Т) в мм

80 x 125 x 120

Вес, приблизительно

0.57 кг

Установка

Быстрая установка на стандартную S7- шину

Аксессуары

Монтажный адаптер для стандартной DIN-шины и силового разъема: см. Аксессуары
