Весоизмерительные ячейки - Серия BB

Весоизмерительная ячейка на базе изгибного стержня, для эксплуатации в небольших резервуарных и платформенных весах.

Дизайн

Измерительный элемент представляет собой двойную изгибную полосу из нержавеющей стали, на которой расположены 4расширительных измерительных полоски (DMS).

DMS установлены таким образом, что две из них работают на растяжение, а две других - на сплющивание.

За счет воздействия нагрузки в измерительном направлении пружинное тело и связанные с ним DMS эластично деформируются. При этом вырабатывается измерительное напряжение, пропорциональное нагрузке.

Технические данные

Весоизмерительные ячейки SIWAREX R, серия BB
возм. области применения	Резервуарные весы, ленточные и платформенные весы
Конструктивное исполнение	изгибный стержень
Ном. нагрузка/макс. нагрузкаE_max.	10/20/50/100/200/350 кг
класс точности по OIML R60	C3
Макс. цена деления n_LC	3000
Мин. цена деления V_min	E _макс./15000
Мин. диапазон применения R_min(LC)	20%
Комбинированная погрешность F_comb	≤ ± 0,02% C_n
Переменность F_v	≤ ± 0,01% C_n
Возврат нулевого сигнала	≤ ± 0,0167% C_n¹⁾
Погрешность ползучести F_cr
30 min	≤ ± 0,0245% C_n¹⁾
20 ... 30 min	≤ ± 0,0053% C_n¹⁾
Температурный коэффициент
Нулевой сигнал T_Ko	≤ ± 0,0045% C_n/5K
Показатель T_Kc	≤ ± 0,0045% C_n/5K
Минимальная предварительная нагрузка E_min	≥ 0% E_max.
Макс. рабочая нагрузка L_u	150% E_max.
Разрушающая нагрузка L_d	300% E_max.
Макс. поперечная нагрузка L_Iq	100% E_max.
Номинальный измерительный путь h_n приE_max.	0,3 ± 0,03 мм
Напряжение питания U_sr (эталонное значение)	10 В
Напряжение питания (диапазон)	5 ... 15 В
Номинальный показательC_n	2 мВ/В
Допуск показателя D_c	± 1%
Допуск нулевого сигналаD_o	≤ ± 1,0% C_n
Входное сопротивлениеR_e	460 Ω ± 50 Ω
Выходное сопротивлениеR_a	350 Ω ± 3,5 Ω
Сопротивление изоляцииR_is	≥ 5000 MΩ
Номинальный диапазон температур B_tn	-10 ... + 40 °C
Диапазон рабочих температур B_tu	-40 ... + 80 °C
Диапазон температур хранения B_ts	-40 ... + 90 °C
Материалы чувствительного элемента (DIN)	Нержавеющая сталь, заводской номер 1.4542
Степень защиты по DIN EN 60 529; IEC 60 529	IP66/IP68
Макс. момент затяжки крепежных винтов	23 Нм
SC-калибровка током ²⁾	Стандарт
EEx(i)-сертификация (на выбор)	II 2 G EEx ib IIC T6/T4 II 3 G EEx nA / nL IIC T6/T4 II 1D / 2D / 3D T 70 °C
Кабельная разводка
Принцип действия	Цвет
EXC + (питание +)	зеленый
EXC - (питание -)	черный
SIG + (измерительный сигнал +)	белый
SIG - (измерительный сигнал -)	красный
Экран (подставка для экрана на корпусе на стадии разработки)	прозрачный

1) Для номинальной температуры от -10 до +40 °C.

2) "Калибровка током"; номинальный показатель и выходное сопротивление согласованы таким образом, что выходной ток не выходит за пределы 0,05% от эталонного значения. Это упрощает параллельно подключение нескольких весоизмерительных ячеек.

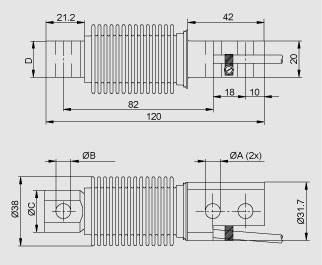

Чертеж

Номинальная нагрузка	ØA	ØB	ØC	D
10 ... 200 кг	8.2	8.2 ^+0,1	23	20
350 кг	10.3	10.3 ^+0,1	24	19

Весоизмерительная ячейка SIWAREX R, серия BB, размеры

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MH4103-2AC01	SIWAREX R НАГРУЗОЧНЫЕ ЯЧЕЙКИ СЕРИИ BB - РАСЧЕТНАЯ НАГРУЗКА 10 KG - 3 M КАБЕЛЬ - MAX. 3000 МАСШТАБНЫХ ИНТЕРВАЛОВ - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ИСПОЛЬЗОВАНИЯ С ПРОМЫШЛЕННЫМИ ВЕСАМИ КЛАССА 3	1	по запросу (D)	1
7MH4103-2AC11	SIWAREX R НАГРУЗОЧНЫЕ ЯЧЕЙКИ СЕРИИ BB - РАСЧЕТНАЯ НАГРУЗКА 10 KG - 3 M КАБЕЛЬ - MAX. 3000 МАСШТАБНЫХ ИНТЕРВАЛОВ - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ - С КЛАССОМ ЗАШИТЫ EEX IB IIC T6 ДЛЯ ИСПОЛЬЗОВАНИЯС ПРОМЫШЛЕННЫМИ ВЕСАМИ КЛАССА 3	1	по запросу (D)	1
7MH4103-2DC01	SIWAREX R НАГРУЗОЧНЫЕ ЯЧЕЙКИ СЕРИИ BB - РАСЧЕТНАЯ НАГРУЗКА 20 KG - 3 M КАБЕЛЬ - MAX. 3000 МАСШТАБНЫХ ИНТЕРВАЛОВ - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ИСПОЛЬЗОВАНИЯ С ПРОМЫШЛЕННЫМИ ВЕСАМИ КЛАССА 3	1	по запросу (D)	1
7MH4103-2DC11	SIWAREX R НАГРУЗОЧНЫЕ ЯЧЕЙКИ СЕРИИ BB - РАСЧЕТНАЯ НАГРУЗКА 20 KG - 3 M КАБЕЛЬ - MAX. 3000 МАСШТАБНЫХ ИНТЕРВАЛОВ - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ - С КЛАССОМ ЗАШИТЫ EEX IB IIC T6 ДЛЯ ИСПОЛЬЗОВАНИЯ С ПРОМЫШЛЕННЫМИ ВЕСАМИ КЛАССА 3	1	по запросу (D)	1
7MH4103-2KC01	SIWAREX R НАГРУЗОЧНЫЕ ЯЧЕЙКИ СЕРИИ BB - РАСЧЕТНАЯ НАГРУЗКА 50 KG - 3 M КАБЕЛЬ - MAX. 3000 МАСШТАБНЫХ ИНТЕРВАЛОВ - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ИСПОЛЬЗОВАНИЯ С ПРОМЫШЛЕННЫМИ ВЕСАМИ КЛАССА 3	1	по запросу (D)	1
7MH4103-2KC11	SIWAREX R НАГРУЗОЧНЫЕ ЯЧЕЙКИ СЕРИИ BB - РАСЧЕТНАЯ НАГРУЗКА 50 KG - 3 M КАБЕЛЬ - MAX. 3000 МАСШТАБНЫХ ИНТЕРВАЛОВ - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ - С КЛАССОМ ЗАШИТЫ EEX IB IIC T6 ДЛЯ ИСПОЛЬЗОВАНИЯ С ПРОМЫШЛЕННЫМИ ВЕСАМИ КЛАССА 3	1	по запросу (D)	1
7MH4103-3AC01	SIWAREX R НАГРУЗОЧНЫЕ ЯЧЕЙКИ СЕРИИ BB - РАСЧЕТНАЯ НАГРУЗКА 100 KG - 3 M КАБЕЛЬ - MAX. 3000 МАСШТАБНЫХ ИНТЕРВАЛОВ - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ИСПОЛЬЗОВАНИЯ С ПРОМЫШЛЕННЫМИ ВЕСАМИ КЛАССА 3	1	по запросу (D)	1
7MH4103-3AC11	SIWAREX R НАГРУЗОЧНЫЕ ЯЧЕЙКИ СЕРИИ BB - РАСЧЕТНАЯ НАГРУЗКА 100 KG - 3 M КАБЕЛЬ - MAX. 3000 МАСШТАБНЫХ ИНТЕРВАЛОВ - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ - С КЛАССОМ ЗАШИТЫ EEX IB IIC T6 ДЛЯ ИСПОЛЬЗОВАНИЯ С ПРОМЫШЛЕННЫМИ ВЕСАМИ КЛАССА 3	1	по запросу (D)	1
7MH4103-3DC01	SIWAREX R НАГРУЗОЧНЫЕ ЯЧЕЙКИ СЕРИИ BB - РАСЧЕТНАЯ НАГРУЗКА 200 KG - 3 M КАБЕЛЬ - MAX. 3000 МАСШТАБНЫХ ИНТЕРВАЛОВ - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ИСПОЛЬЗОВАНИЯ С ПРОМЫШЛЕННЫМИ ВЕСАМИ КЛАССА 3	1	по запросу (D)	1
7MH4103-3DC11	SIWAREX R НАГРУЗОЧНЫЕ ЯЧЕЙКИ СЕРИИ BB - РАСЧЕТНАЯ НАГРУЗКА 200 KG - 3 M КАБЕЛЬ - MAX. 3000 МАСШТАБНЫХ ИНТЕРВАЛОВ - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ - С КЛАССОМ ЗАШИТЫ EEX IB IIC T6 ДЛЯ ИСПОЛЬЗОВАНИЯ С ПРОМЫШЛЕННЫМИ ВЕСАМИ КЛАССА 3	1	по запросу (D)	1
7MH4103-3GC01	SIWAREX R НАГРУЗОЧНЫЕ ЯЧЕЙКИ СЕРИИ BB - РАСЧЕТНАЯ НАГРУЗКА 350 KG - 3 M КАБЕЛЬ - MAX. 3000 МАСШТАБНЫХ ИНТЕРВАЛОВ - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ ИСПОЛЬЗОВАНИЯ С ПРОМЫШЛЕННЫМИ ВЕСАМИ КЛАССА 3	1	по запросу (D)	1
7MH4103-3GC11	SIWAREX R НАГРУЗОЧНЫЕ ЯЧЕЙКИ СЕРИИ BB - РАСЧЕТНАЯ НАГРУЗКА 350 KG - 3 M КАБЕЛЬ - MAX. 3000 МАСШТАБНЫХ ИНТЕРВАЛОВ - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ - С ВЗРЫВОЗАЩИТОЙ EEX IB IIC T6 ДЛЯ ИСПОЛЬЗОВАНИЯ С ПРОМЫШЛЕННЫМИ ВЕСАМИ КЛАССА 3	0.001	по запросу (D)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MH3701-1AA1	ЗАЗЕМЛЯЮЩИЙ КАБЕЛЬ, ДЛИНА 400 MM	0.26	6 - 8 недель (C)	1
7MH4710-2AA	КОРОБКА ДЛЯ УДЛИНЕНИЯ КАБЕЛЯ 4- ИЛИ 6-ПРОВОДНОГО, ЗАЩИТА IP66, РАЗМЕРЫ 80X75X57 MM. ВНИМАНИЕ: ЕСЛИ КАБЕЛЬ ОТ ТЕНЗОДАТЧКИОВ БУДЕТ УДЛИНЕН С ПОМОЩЬЮ SIWAREX- СИГНАЛЬНОГО КАБЕЛЯ И ЕСЛИ НЕСКОЛЬКОN IN EINE M SIWAREX ANSCHLUSSKASTEN PARAL LEL GESCHALTET MUESSENN IN EINE M SIWAREX ANSCHLUSSKASTEN PARAL LEL GESCHALTET MUESSEN DIE KABE LVERSCHRAUBUNGEN M16X1.5 DURCH M20X1.5 ERSETZT WERDEN. ES WIRD PRO ANZUSCHLIESSENDE WAEGEZELLE BENOETIGT: 1XEMV-KABELVERSCHRAU BUNG M20X1....	0.5	6 - 8 недель (C)	1
