SIWAREX WL 250 ST-S SA

Возм. области применения

Применение на изгиб и давление, подвесные весы, контейнерные весы, гибридные весы

Конструктивное исполнение

Весоизмерительная ячейка, работающая на изгиб

Ном. нагрузка/макс. нагрузка Emax

50, 100, 250, 500 кг

1, 2.5, 5, 10 t

Класс точности по OIML R60

C3

Макс. цена деления nlc

3 000

Мин. цена деления Vмин

• E макс = 50, 100 кг

E макс/7000

• E макс = 0.25, 0.5, 1, 2.5 t

E макс/10 000

• E макс = 5, 10 t

E макс/12 000

Комбинированная погрешность Fcomb

± 0.02 % Cn

Переменность Fv

± 0.02 % Cn

Погрешность ползучести Fcr

• 30 мин

± 0.02 % Cn

Температурный коэффициент

• Нулевой сигнал TK0

0.017 % Cn/5 K

• Показатель TKc

0.014 % Cn/5 K

Минимальная предварительная нагрузка Eмин

0 кг

Макс. рабочая нагрузка Lu

150 % Eмакс

Разрушающая нагрузка Ld

300 % Eмакс

Макс. поперечная нагрузка LIq

0.01 % Eмакс

Номинальный измерительный путь hn

• E макс = 50, 100 kg

0.18 мм

• E макс = 250, 500 kg

0.24 мм

• E макс = 1 t

0.37 мм

• E макс= 2.5, 5 t

0.8 мм

• E макс = 10 t

0.57 мм

Напряжение питания (диапазон)

5 … 12 В пост. тока

Номинальный показатель Cn

3.0 ± 0.008 мВ/В

Допуск нулевого сигнала D0

± 1.0 % Cn

Входное сопротивление Re

430 Ω ± 4 Ω

Выходное сопротивление Ra

350 Ω ± 3.5 Ω

Сопротивление изоляции Ris

5 000 MΩ при 50 V DC

Номинальный диапазон температур Btn

-10 … +40 °C

Диапазон рабочих температур Btu

-35 … +65 °C

Диапазон температур хранения Bts

-35 … +65 °C

Материалы чувствительного элемента (DIN)

Нержавеющая сталь

Степень защиты в соответствии с  EN 60529

IP67

Кабельная разводка

Принцип действия

Цвет

• EXC + (питание +)

• Красный

• EXC – (питание -)

• Черный

• SIG + (измерительный сигнал +)

• Зеленый

• SIG – (измерительный сигнал -)

• Белый

• Экран

• Прозрачный

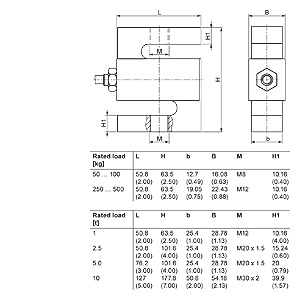

L

H

b

B

M

H1

50 … 100

50.8

63.5

12.7

16.08

M8

10.16

250 … 500

50.8

63.5

19.05

22.43

M12

10.16

L

H

b

B

M

H1

1

50.8

63.5

25.4

28.78

M12

10.16

2.5

50.8

101.6

25.4

28.78

M20 × 1.5

15.24

5.0

76.2

101.6

25.4

28.78

M20 × 1.5

20

10

127

177.8

50.8

54.18

M30 × 2

39.9
