SIWAREX WL 230 SB-S SA

Возм. области применения

Резервуарные весы, ленточные, подвесные путевые весы и платформенные весы.

Конструктивное исполнение

Срезной стержень

Ном. нагрузка/макс. нагрузка Eмакс.

0.5, 1, 2, 5 t

Класс точности по OIML R60

C3

Макс. цена деления nLC

3 000

Мин. цена деления Vмин

• E макс = 500 кг

E макс/10 000

• E макс = 1, 2, 51) t

E макс/15 000

Мин. диапазон применения Rмин(LC)

• E макс = 500 кг

30 %

• E макс = 1, 2, 5 t

20 %

Комбинированная погрешност Fcomb

± 0.02 % Cn

Переменность Fv

± 0.02 % Cn

Погрешность ползучести Fcr

• 30 мин

≤ ± 0.02 % Cn

Температурный коэффициент

• Нулевой сигнал TKo

0.023 % Cn/5 K

• ПоказательTKc

0.017 % Cn/5 K

Минимальная предварительная нагрузка Eмин

0 кг

Макс. рабочая нагрузка Lu

150 % Eмакс.

Разрушающая нагрузка Ld

300% E макс.

Макс. поперечная нагрузкаLIq

100 % Eмакс.

Номинальный измерительный путь h n при E макс.

• E макс = 500 кг

0.13 мм

• E макс = 1 t

0.21 мм

• E макс = 2 t

0.29 мм

• E макс = 5 t

0.38 мм

Напряжение питания (диапазон)

5 ... 12 В пост. тока

Номинальный показатель Cn

2.0 ± 0.002 мВ/В

Допуск нулевого сигнала D o

≤ ± 1.0 % Cn

Входное сопротивление Re

1000 ± 10 Ω

Выходное сопротивление Ra

1004 ± 5 Ω

Сопротивление изоляции Ris

5 000 MΩ при 50 В пост.тока

Номинальный диапазон температур Btn

-10 ... +40 °C

Диапазон рабочих температур Btu

-35 ... +65 °C

Диапазон температур хранения Bts

-35 ... +65 °C

Материалы чувствительного элемента (DIN)

Нержавеющая сталь

Степень защиты по DIN EN 60 529; IEC 60 529

IP68

Рекомендуемый момент затяжки крепежных винтов

• Eмакс = 0.5, 1, 2 t

150 Нм

• Eмакс = 5 t

550 Нм

Кабельная разводка

Принцип действия

Цвет

• EXC +

• Красный

• EXC -

• Черный

• SIG +

• Зеленый

• SIG -

• Белый

• Экран

• Прозрачный

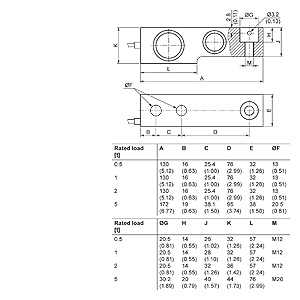

0.5 … 2

203.2

36.5

98.4

63.5

19.1

30.3 0.2

36.5

11.9

47.6

17.5 H11

14

101.6

5

235

47.5

123.8

66.7

20.6

41.3 0.2

47.6

15.8

69.9

25.5 H11

22

111.2
