SIWAREX WL270 CP-S SB

Возм. области применения

Контейнерные весы

Конструктивное исполнение

Работает на сжатие

Ном. нагрузка/макс. нагрузка Eмакс.

100 т

Класс точности по OIML R60

C3

Макс. цена деления nLC

3 000

Мин. цена деления Vмин

• E макс = 100 t

E макс/9 000

Мин. диапазон применения Rмин(LC)

33 %

Комбинированная погрешность Fcomb

± 0.02 % Cn

Переменность Fv

± 0.02 % Cn

Погрешность ползучести Fcr

• 30 мин

± 0.023 % Cn

Температурный коэффициент

•  Нулевой сигналTKo

0.023 % Cn/5 K

•  Показатель TKc

0.017 % Cn/5 K

Минимальная предварительная нагрузка Eмин

0 кг

Макс. рабочая нагрузка Lu

150 % Eмакс

Разрушающая нагрузка LD

300 % Eмакс

Макс. поперечная нагрузка LIq

10 % Eмакс

Номинальный измерительный путь hn при Eмакс

0.36 мм

Напряжение питания (диапазон)

5 … 12 В пост. тока

Номинальный показатель Cn

2.0 ± 0.02 мВ/В

Допуск нулевого сигнала D0

≤ ± 1.0 % Cn

Входное сопротивление Re

700 Ω ± 7 Ω

Выходное сопротивлениеRa

700 Ω ± 7 Ω

Сопротивление изоляции Ris

5 000 MΩ при 50 В пост. тока

Номинальный диапазон температур Btn

-10 … +40 °C

Диапазон рабочих температур Btu

-35 … +65 °C

Диапазон температур хранения Bts

-35 … +65 °C

Материалы датчика

Нержавеющая сталь

Степень защиты по EN 60529; IEC 60529

IP68

Кабельная разводка

Принцип действия

Цвет

• EXC + (питание +)

• Зеленый

• EXC – (питание -)

• Черный

• SIG + (измерительный сигнал +)

• Белый

• SIG – (измерительный сигнал -)

• Красный

• Sense + (sensor line +)

• Желтый

• Sense – (sensor line -)

• Голубой

• Экран

• Прозрачный

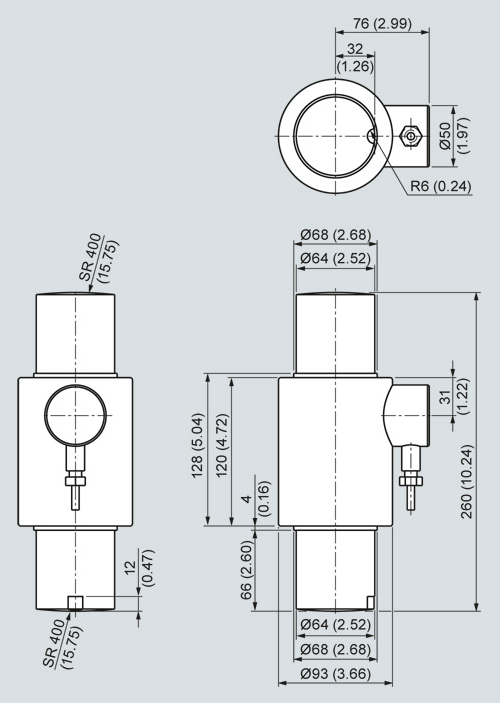

D

D1

H

H1

H2

100

64

68

93

121

260
