возм. области применения

Резервуарные весы, ленточные и платформенные весы

Конструктивное исполнение

изгибный стержень

Ном. нагрузка/макс. нагрузкаEmax.

10/20/50/100/200/350 кг

класс точности по OIML R60

C3

Макс. цена деления nLC

3000

Мин. цена деления Vmin

E макс./15000

Мин. диапазон применения Rmin(LC)

20%

Комбинированная погрешность Fcomb

≤ ± 0,02% Cn

Переменность Fv

≤ ± 0,01% Cn

Возврат нулевого сигнала

≤ ± 0,0167% Cn1)

Погрешность ползучести Fcr

• 30 min

≤ ± 0,0245% Cn1)

• 20 ... 30 min

≤ ± 0,0053% Cn1)

Температурный коэффициент

• Нулевой сигнал TKo

≤ ± 0,0045% Cn/5K

• Показатель TKc

≤ ± 0,0045% Cn/5K

Минимальная предварительная нагрузка Emin

≥ 0% Emax.

Макс. рабочая нагрузка Lu

150% Emax.

Разрушающая нагрузка Ld

300% Emax.

Макс. поперечная нагрузка LIq

100% Emax.

Номинальный измерительный путь hn приEmax.

0,3 ± 0,03 мм

Напряжение питания Usr (эталонное значение)

10 В

Напряжение питания (диапазон)

5 ... 15 В

Номинальный показательCn

2 мВ/В

Допуск показателя Dc

± 1%

Допуск нулевого сигналаDo

≤ ± 1,0% Cn

Входное сопротивлениеRe

460 Ω ± 50 Ω

Выходное сопротивлениеRa

350 Ω ± 3,5 Ω

Сопротивление изоляцииRis

≥ 5000 MΩ

Номинальный диапазон температур Btn

-10 ... + 40 °C

Диапазон рабочих температур Btu

-40 ... + 80 °C

Диапазон температур хранения Bts

-40 ... + 90 °C

Материалы чувствительного элемента (DIN)

Нержавеющая сталь, заводской номер 1.4542

Степень защиты по DIN EN 60 529; IEC 60 529

IP66/IP68

Макс. момент затяжки крепежных винтов

23 Нм

SC-калибровка током 2)

Стандарт

EEx(i)-сертификация (на выбор)

II 2 G EEx ib IIC T6/T4II 3 G EEx nA / nL IIC T6/T4II 1D / 2D / 3D T 70 °C

Кабельная разводка

Принцип действия

Цвет

• EXC + (питание +)

• зеленый

• EXC - (питание -)

• черный

• SIG + (измерительный сигнал +)

• белый

• SIG - (измерительный сигнал -)

• красный

• Экран (подставка для экрана на корпусе на стадии разработки)

• прозрачный

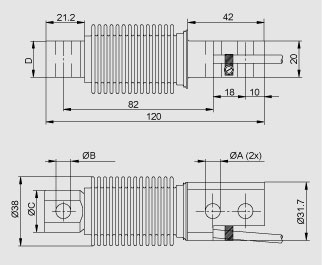

10 ... 200 кг

8.2

8.2 +0,1

23

20

350 кг

10.3

10.3 +0,1

24

19
