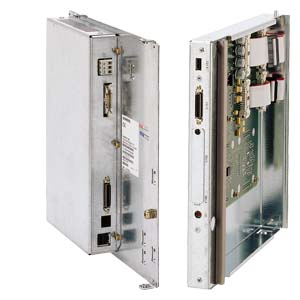

Videolink Компоненты для децентрализованной конструкции позволяют пространственно разделить панель оператора (OP) и PCU и подключать до 3-х одинаковых панелей оператора к одному PCU.
Особенности
Videolink - создание плоских панелей оператора благодаря небольшой монтажной глубине и малой теряемой мощности
- виброустойчивая конструкция PCU в распределительном шкафу
- эффективное управление большими станками благодаря макс. 3 одинаковым панелям оператора
Функции
Videolink Кроме этого децентрализованная конструкция предлагает:
- передача сигналов между PCU и панелью оператора через один кабель
- простой монтаж и легкая для обслуживания конструкция благодаря компонентной структуре
- функциональность PCU как в централизованной конструкции (к примеру, количество слотов PCI)
- расстояние между PCU и панелью оператора до 20 м
- все панели оператора активны одновременно. До трех панелей оператора показывают одинаковое изображение и позволяют одинаковые функции в одно время.
Условия:
- панели оператора OP 010C, OP 010S, OP 012, OP 015, OP 015A, TP 012, TP 015A
- PCU 50 или PCU 70
Интеграция
Videolink Обзор подключений: до 3-х панелей оператора на одном PCU. PCU с передатчиком Videolink монтируется прямо за панелью оператора (невозможно для OP 010S, PCU 70).
Обзор подключений: раздельная конструкция PCU с макс. двумя панелями оператора.
Просьба учитывать максимально допустимые длины кабеля (к примеру, ≤ 25 м). Использование кабелей большей длины может привести к нарушению функций.
Технические данные
Videolink | Order no. | 6FC5 247-0AF22-1AA0 | 6FC5247-0AF22-2AA0 |
| Product name | SINUMERIK video link transmitter 1:1 | SINUMERIK video link transmitter 1:2 |
| Degree of protection to EN 60529 (IEC 60529) | IP 00 |
|
| Humidity rating in accordance with EN 60721-3-3 | Class 3K5 condensation and icing excluded. Low air temperature 0°C (+32°F) | |
| Relative atmospheric humidity |
|
|
| 5 ... 95% at +25°C (+77°F) |
|
| 5 ... 95% at +25°C (+77°F) |
|
| 5 ... 80% at +25°C (+77°F) |
|
| Ambient temperature |
|
|
| -25 ... +55°C (-13 ... +131°F) |
|
| -25 ... +55°C (-13 ... +131°F) |
|
| +5 ... +55°C (+41 ... +131°F) |
|
| Distance between video link transmitter and video link receiver | 20 m (65 ft 7 in) |
|
| Weight, approx. | 1.2 kg (2 lb 10 oz) |
|
| Dimensions |
|
|
| 265 mm (10.43 in) |
|
| 277 mm (10.9 in) |
|
| 35 mm (1.37 in) |
|
| Заказной номер | 6FC5 247-0AF24-0AA0 |
| Наименование | SINUMERIK приемник видеосигнала |
| Входное напряжение | DC 24 В |
| Энергопотребление, макс. | 40 Вт |
| Класс защиты по EN 60529 (IEC 60529) | IP 00 |
| Класс влагостойкости в соответствии с EN 60721-3-3 | Кл. 3K5 образование конденсата и льда не допускается. Мин. температура воздуха 0°C (+32°F) |
| Относительная влажность воздуха |
|
| 5 ... 95% при +25°C (+77°F) |
| 5 ... 95% при +25°C (+77°F) |
| 5 ... 80% при +25°C (+77°F) |
| Температура окружающей среды |
|
| -25 ... +55°C (-13 ... +131°F) |
| -25 ... +55°C (-13 ... +131°F) |
| 0 ... +55°C (+32 ... +131°F) |
| Расстояние между передатчиком видеосигнала и приемником видеосигнала | 20 м (65 футов 7 дюймов) |
| Вес, около | 1.8 кг (3 фунта 15 унций) |
| Размеры |
|
| 260 мм (10.23 дюймов) |
| 265 мм (10.43 дюймов) |
| 37 мм (1.45 дюйма) |
| Order no. | 6FC5248-0AF20-0AA0 | 6FC5248-0AF20-1AA0 | 6FC5248-0AF20-2AA0 | 6FC5248-0AF20-3AA0 |
| Product name | Mounting bracket (flat) | Upright mounting bracket | Mounting bracket | Mounting bracket (central) |
| Weight, approx. | 0.6 kg (1 lb 5 oz) | 1 kg (2 lb 3 oz) | 0.5 kg (1 lb 1 oz) | 0.6 kg (1 lb 5 oz) |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5247-0AF22-0AA0 | 718 | SINUMERIK ПАНЕЛЬ ОПЕРАТОРА VIDEOLINK-ПРИЕМНИК ДЛЯ ДЕЦЕНТРАЛИЗОВАННОГО РАЗМЕЩЕНИЯ | 691.22 |
| 6FC5247-0AF22-1AA0 | 718 | SINUMERIK ПАНЕЛЬ ОПЕРАТОРА VIDEOLINK-ПЕРЕДАТЧИК 1:1 ДЛЯ ДЕЦЕНТРАЛИЗОВАННОГО РАЗМЕЩЕНИЯ | 557.47 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5248-0AF20-0AA0 | 714 | SINUMERIK 810D/840D МОНТАЖНЫЙ УГОЛОК ПЛОСКИЙ ДЛЯ PCU С ИЛИ БЕЗ ПЕРЕДАТЧИКА VIDEOLINK В ШКАФУ 1 НАБОР = 2 ШТ. | 44.94 |
| 6FC5248-0AF20-1AA1 | 714 | SINUMERIK 810D/840D МОНТАЖНЫЙ УГОЛОК КНИЖКОЙ ДЛЯ PCU 50.5/50.3/50 БЕЗ ПЕРЕДАТЧИКА VIDEOLINK В ШКАФУ 1 НАБОР | 93.09 |
| 6FC5248-0AF20-2AA0 | 714 | SINUMERIK 810D/840D МОНТАЖНЫЙ УГОЛОК ДЛЯ PCU, ПРИЕМНИКА VIDEOLINK ИЛИ TCU ЗА ПАНЕЛЬЮ ОПЕРАТОРА 1 НАБОР = 2 ШТ. | 44.94 |
| 6FC5248-0AF20-3AA0 | 714 | SINUMERIK 810D/840D МОНТАЖНЫЙ УГОЛОК ЦЕНТРАЛЬНЫЙ ДЛЯ PCU 50 С ПЕРЕДАТЧИКОМ VIDEOLINK ЗА ПАНЕЛЬЮ ОПЕРАТОРА 1 НАБОР = 2 ШТ. | 44.94 |
