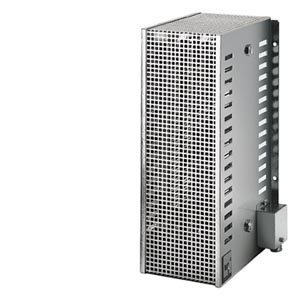

Внешнее импульсное сопротивление С помощью внешних импульсных сопротивлений потери тепла могут отводиться из распределительного шкафа. Для модуля UE 28 кВт всегда требуются внешние импульсные сопротивления.
В зависимости от требуемой мощности у модуля UE 28 кВт возможно и смешанное подключение импульсных сопротивлений. Функция безопасности параметрируется через соединительные клеммы.
Подключение внешнего импульсного сопротивления 0,3 кВт/25 кВт к модулю импульсного сопротивления запрещено.Внешнее импульсное сопротивление 1,5 / 25 кВт (15,6 Ом) используется и для подключения к коммутационным дросселям HFD для демпфирования. Всегда учитывать данные руководства по проектированию!
Область применения
Внешнее импульсное сопротивление Нерегулируемые модули питания 28 кВт
Для модуля UI 28 кВт принципиально необходимы внешние импульсные сопротивления.
В зависимости от требуемой мощности к модулю UI 28 кВт может быть подключено до двух идентичных импульсных сопротивления. Параметры защитной функции устанавливаются через соединительные клеммы.
Коммутирующий дроссель HFD
Для демпфирования внешнее импульсное сопротивление Plus должно использоваться вместе с коммутирующим дросселем HFD.
Технические данные
Внешнее импульсное сопротивление | Внешние импульсные сопротивления | |
| Класс защиты по DIN EN 60529(IEC 60529) | IP20 |
| Тип охлаждения | самоохлаждение |
| Вес |
|
| - 1,5 кВт ... | 5,6 кг |
| - 0,3 кВт ... | 3,4 кг |
| Размеры (Д x В x Ш) |
|
| - 1,5 кВт ... | 193 мм x 410 мм x 240 мм |
| - 0,3 кВт ... | 83,5 мм x 280 мм x 54,5 мм |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SN1113-1AA00-0DA0 | 752 | SIMODRIVE 611 ИМПУЛЬСНОЕ СОПРОТИВЛЕНИЕ 0,3/25 КВТ ДЛЯ ВНЕШНЕГО МОНТАЖА | 246.97 |
