Волоконная оптика Оптические кабели

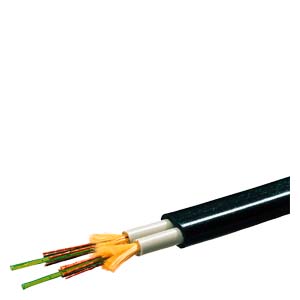

Для построения оптических сетей IndustrialEthernet в SIMATIC PCS7 применяются стеклянные волоконно-оптические кабели для внутренней и наружной прокладки, а также прокладки в земле. Кабели поставляются готовыми к применению отрезками фиксированной длины с установленными соединителями 2 x 2 BFOC или 2 x 2 SC.
Кабели с разъемами 2 x 2 SC требуются для сетей со скоростью передачи данных до 1000 Мбит/сек., то есть для применения со SCALANCE X414‑3E и MM492‑2.
| Коммутатор | Тип порта | Скорость передачи данных | Максимальная длина кабеля | Тип кабеля | Толщина жилы | Соединители |
|---|---|---|---|---|---|---|
| X414‑3E + MM492-2 | 1000BaseSX | 1,000 Мбит/сек. | 750 м | FO Standard Cable | 50/125 µm | 2 x 2 SC |
| X414‑3E + MM491‑2, X204‑2, OSM | 100BaseFX | 10/100 Мбит/сек. | 3,000 м | FIBER OPTIC standard cable | 62.5/125 µm | 2 x 2 BFOC (ST) |
Дальнейшая информация
Волоконная оптика Доступны следующие типы соединителей для волоконно-оптических кабелей или терминального оборудования:
| Тип оптического соединителя | Описание | |
|---|---|---|

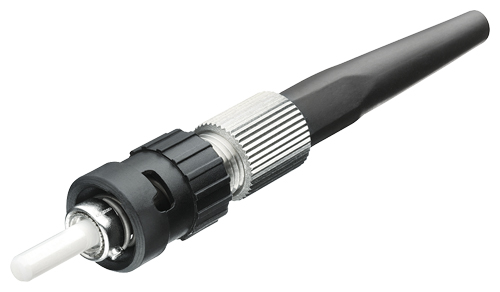

| BFOC коннектор = ST (stick and twist) | BFOC коннекторы имеет байонетное крепление для стеклянного волоконно-оптического кабеля. Они подходят для одномодового и многомодового оптоволокна. |  |

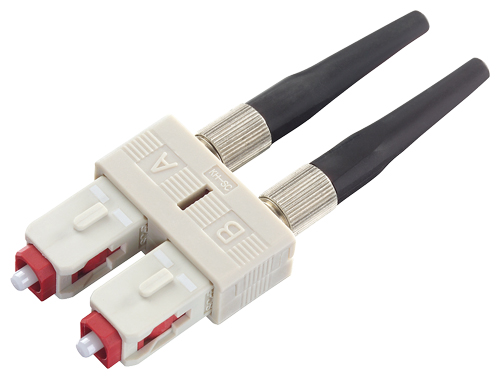

| SC коннектор | SC коннекторы являются стандартными коннекторами для стеклянных оптоволоконных кабелей. SC коннекторы идут обычно в спаренной версии. Однако, их можно использовать как одиночные, разделив их изолированные части. |  |

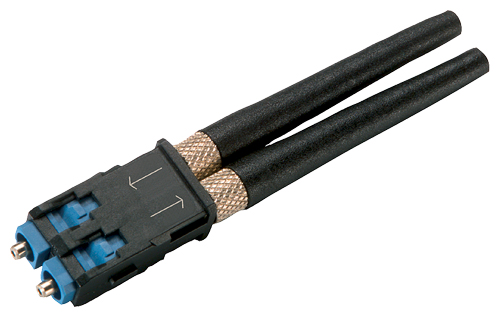

| SC RJ коннекторы | SC RJ - самые компактные из сдвоенных SC коннекторов. |  |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1901-0DA20-0AA0 | 5K2 | SIMATIC NET, НАБОР ИЗ 20 BFOC ШТЕКЕРОВ ДЛЯ УСТАНОВКИ НА СТАНДАРТНЫЕ ОПТИЧЕСКИЕ КАБЕЛИ. МОНТАЖ ДОЛЖЕН ПРОИЗВОДИТЬСЯ СПЕЦИАЛЬНО ОБУЧЕННЫМ ПЕРСОНАЛОМ С ПРИМЕНЕНИЕМ СПЕЦИАЛЬНОГО ИНСТРУМЕНТА | 202.46 |
| 6XV1820-5BH10 | 5K2 | SIMATIC NET, СТАНДАРТНЫЙ ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ, РАЗДЕЛЬНЫЙ, С 4 УСТАНОВЛЕННЫМИ BFOC ШТЕКЕРАМИ, ДЛИНА: 1 M | 115.54 |
| 6XV1820-5BH30 | 5K2 | SIMATIC NET, СТАНДАРТНЫЙ ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ, РАЗДЕЛЬНЫЙ, С 4 УСТАНОВЛЕННЫМИ BFOC ШТЕКЕРАМИ, ДЛИНА: 3 M | 122.96 |
| 6XV1820-5BH50 | 5K2 | SIMATIC NET, СТАНДАРТНЫЙ ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ, РАЗДЕЛЬНЫЙ, С 4 УСТАНОВЛЕННЫМИ BFOC ШТЕКЕРАМИ, ДЛИНА: 5 M | 132.50 |
| 6XV1820-5BN10 | 5K2 | SIMATIC NET, СТАНДАРТНЫЙ ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ, РАЗДЕЛЬНЫЙ, С 4 УСТАНОВЛЕННЫМИ BFOC ШТЕКЕРАМИ, ДЛИНА: 10 M | 153.70 |
| 6XV1820-5BN20 | 5K2 | SIMATIC NET, СТАНДАРТНЫЙ ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ, РАЗДЕЛЬНЫЙ, С 4 УСТАНОВЛЕННЫМИ BFOC ШТЕКЕРАМИ, ДЛИНА: 20 M | 196.10 |
| 6XV1820-5BN50 | 5K2 | SIMATIC NET, СТАНДАРТНЫЙ ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ, РАЗДЕЛЬНЫЙ, С 4 УСТАНОВЛЕННЫМИ BFOC ШТЕКЕРАМИ, ДЛИНА: 50 M | 322.24 |
| 6XV1820-5BT10 | 5K2 | SIMATIC NET, СТАНДАРТНЫЙ ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ, РАЗДЕЛЬНЫЙ, С 4 УСТАНОВЛЕННЫМИ BFOC ШТЕКЕРАМИ, ДЛИНА: 100 M | 533.18 |
| 6XV1820-5BT20 | 5K2 | SIMATIC NET, СТАНДАРТНЫЙ ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ, РАЗДЕЛЬНЫЙ, С 4 УСТАНОВЛЕННЫМИ BFOC ШТЕКЕРАМИ, ДЛИНА: 200 M | 959.30 |
| 6XV1820-5BT30 | 5K2 | SIMATIC NET, СТАНДАРТНЫЙ ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ, РАЗДЕЛЬНЫЙ, С 4 УСТАНОВЛЕННЫМИ BFOC ШТЕКЕРАМИ, ДЛИНА: 300 M | 1378.00 |
| 6XV1873-6AH10 | 5K2 | SIEMENS SIMATIC NET СТЕКЛОВОЛОКОННЫЙ СТАНДАРТНЫЙ КАБЕЛЬ 50/125, СОБРАННЫЙ С 2X2 SC СОЕДИНИТЕЛЯМИ, ДЛИНА 1.0 M | 64.02 |
| 6XV1873-6AH30 | 5K2 | SIEMENS SIMATIC NET СТЕКЛОВОЛОКОННЫЙ СТАНДАРТНЫЙ КАБЕЛЬ 50/125, СОБРАННЫЙ С 2X2 SC СОЕДИНИТЕЛЯМИ, ДЛИНА 3.0 M | 69.54 |
| 6XV1873-6AH50 | 5K2 | SIEMENS SIMATIC NET СТЕКЛОВОЛОКОННЫЙ СТАНДАРТНЫЙ КАБЕЛЬ 50/125, СОБРАННЫЙ С 2X2 SC СОЕДИНИТЕЛЯМИ, ДЛИНА 5.0 M | 75.05 |
| 6XV1873-6AN10 | 5K2 | SIEMENS SIMATIC NET СТЕКЛОВОЛОКОННЫЙ СТАНДАРТНЫЙ КАБЕЛЬ 50/125, СОБРАННЫЙ С 2X2 SC СОЕДИНИТЕЛЯМИ, ДЛИНА 10 M | 89.36 |
| 6XV1873-6AN20 | 5K2 | SIEMENS SIMATIC NET СТЕКЛОВОЛОКОННЫЙ СТАНДАРТНЫЙ КАБЕЛЬ 50/125, СОБРАННЫЙ С 2X2 SC СОЕДИНИТЕЛЯМИ, ДЛИНА 20 M | 128.26 |
| 6XV1873-6AN50 | 5K2 | SIEMENS SIMATIC NET СТЕКЛОВОЛОКОННЫЙ СТАНДАРТНЫЙ КАБЕЛЬ 50/125, СОБРАННЫЙ С 2X2 SC СОЕДИНИТЕЛЯМИ, РУКОВОДСТВО ПО УСТАНОВКЕ, ДЛИНА 50 M | 255.46 |
| 6XV1873-6AT10 | 5K2 | SIEMENS SIMATIC NET СТЕКЛОВОЛОКОННЫЙ СТАНДАРТНЫЙ КАБЕЛЬ 50/125, СОБРАННЫЙ С 2X2 SC СОЕДИНИТЕЛЯМИ, РУКОВОДСТВО ПО УСТАНОВКЕ, ДЛИНА 100 M | 430.36 |
| 6XV1873-6AT20 | 5K2 | SIEMENS SIMATIC NET СТЕКЛОВОЛОКОННЫЙ СТАНДАРТНЫЙ КАБЕЛЬ 50/125, СОБРАННЫЙ С 2X2 SC СОЕДИНИТЕЛЯМИ, РУКОВОДСТВО ПО УСТАНОВКЕ, ДЛИНА 200 M | 820.44 |
| 6XV1873-6AT30 | 5K2 | SIEMENS SIMATIC NET СТЕКЛОВОЛОКОННЫЙ СТАНДАРТНЫЙ КАБЕЛЬ 50/125, СОБРАННЫЙ С 2X2 SC СОЕДИНИТЕЛЯМИ, РУКОВОДСТВО ПО УСТАНОВКЕ, ДЛИНА 300 M | 1208.40 |
