VS link - Интеллектуальные камеры

VS link - Интеллектуальные камеры

Встроенные интерфейс Ethernet вместе со встроенными входами/выходами делают возможной удобную интеграцию датчиков изображения VS 720 в ваш процесс с помощью цифровых сигналов и связи через Industrial Ethernet.

К VS Link  можно подключить до 16 датчиков изображения VS720. Простота конфигурирования  обеспечивается с помощью программного обеспечения VS Link. Для оптимизации встраивания в систему полевых шин интерфейс PROFIBUS встроен в VS Link PROFIBUS.

Функции

  • Визуализация изображений при прямой передаче, предупреждений и ошибок и результирующей таблицы без ПК на мониторе
  • Централизованная визуализация нескольких датчиков изображений в сети Industrial Ethernet
  • Визуализация нескольких изображений и результирующих таблиц одновременно
  • Отображение текста и графических объектов (напр., логотипов компаний)
  • Разбиение экрана в соответствии с требованиями пользователя
  • Визуализация и интерактивный запуск действий одновременно через ПК

Технические данные



Интерфейсный модуль SIMATIC VS Link

Интерфейсный модуль SIMATIC VS Link PROFIBUS

Порты





Industrial Ethernet

1 x Ethernet TCP/IP (RJ-45, 10/100 Mbaud)

1 x Ethernet TCP/IP (RJ-45, 10/100 Mbaud)

PROFIBUS

-

1 x PROFIBUS DP, PROFIBUS FMS (9.6 kbit/s до 12 Mbit/s)

Подключение монитора

1 x VGA (15-контактная D- образная разетка , 3-рядная)

1 x VGA (15-контактная D- образная разетка высокой плотности)

Мониторы (поддерживаемые)

640 x 480, 800 x 600, 1024 x 768, 1280 x 1024; 60 - 85 Hz

640 x 480, 800 x 600, 1024 x 768, 1280 x 1024; 60 - 85 Hz

Дополнительные интерфейсы

1 x RS 232, поседовательный (RJ12) 1 x блок питания (2-контактные винтовые клеммы)

1 x RS 232, поседовательный (RJ12) 1 x блок питания (2-контактные винтовые клеммы)

Общие данные





Напряжение питания

24 V DC

24 V DC

Потребление тока

210 mA

210 mA

Размеры (W x H x D) в мм

54 x 121 x 105

54 x 121 x 105

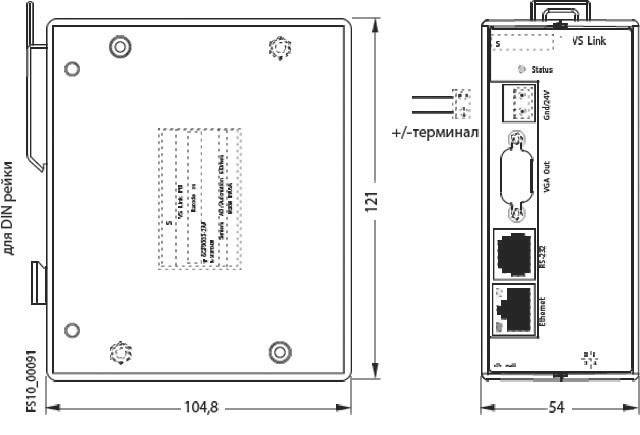

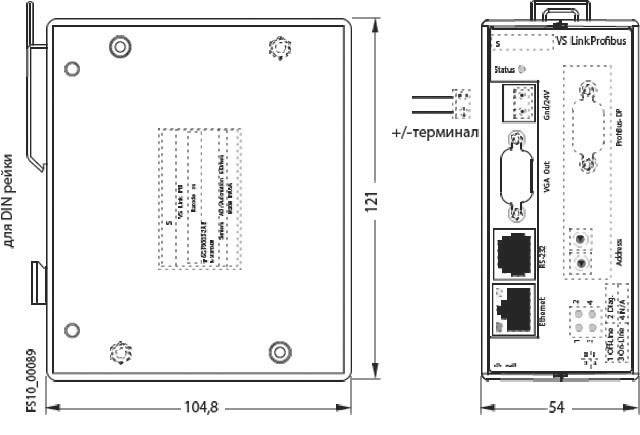

Чертеж

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6GF9003-2AAИНТЕРФЕЙСНЫЙ МОДУЛЬ VS LINK ДЛЯ НЕПОСРЕДСТВЕННОГО ПОДКЛЮЧЕНИЯ VS721-725 К VGA-МОНИТОРУ, КОМФОРТАБЕЛЬНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ ИЗОБРАЖЕНИЕМ, ИНТЕРФЕЙС ETHERNET, ГАБАРИТЫ 54 X 121 X 105MM0.3513 - 5 недель (A)1
6GF9003-2ABИНТЕРФЕЙСНЫЙ МОДУЛЬ VS LINK PROFIBUS ДЛЯ НЕПОСРЕДСТВЕННОГО ПОДКЛЮЧЕНИЯ VS721-725 К VGA-МОНИТОРУ, КОМФОРТАБЕЛЬНЫЕ ФУНКЦИИ УПРАВЛЕНИЯ ИЗОБРАЖЕНИЕМ, ИНТЕРФЕЙСЫ ETHERNET И PROFIBUS, ГАБАРИТЫ 54 X 121 X 105MM0.393 - 5 недель (A)1
