Встраиваемые двигатели 1PH2 Активные части встраиваемых асинхронных двигателей 1PH2
Встраиваемые двигатели 1PH2 длятокарных станков являются короткозамкнутыми асинхронными двигателями сводяным охлаждением. Эти встраиваемые двигатели были специально разработаны для работы главных шпинделей с переменной скоростью на токарных станках.
Особенности
| | Заказные данные | | Заказные данные |
Встраиваемые двигатели 1PH2 - Компактная конструкция, получаемая вследствие распределения механических компонентов, таких как муфта, ременная передача, редуктор и датчик шпинделя
- Высокая удельная мощность в результате водяного охлаждения
- Отсутствие поперечных усилий привода способствует очень высокой точности деталейблагодаряплавному, точному движению шпинделя даже на очень низких скоростях
- Очень короткая линейно нарастающая характеристика и время торможения
- Полный номинальный крутящий момент возможен даже при останове
- Простое сервисное обслуживание благодаря замене укомплектованных шпинделей двигателя
- Увеличенная жесткость привода шпинделя, достигаемая благодаря креплению компонентов двигателя между подшипниками главного шпинделя
- Совместимость оси Cблагодаря измерительной системе с полым валом, закрепленной на шпинделе
- Низкий уровень шума из-за отсутствия элементов станка
- Крутящий момент передается на шпиндель механически без зазора посредством ступенчатой цилиндрическойпрессовой посадке.Ротор монтируется на шпинделе методом термической усадки. Его можно демонтировать путемвпрыскивания масла под давлением без влияния на поверхностьсоединения.
- Ротор с втулкой предварительно сбалансирован и может быть извлечен, а впоследствии демонтирован.
- Ротор с втулкой окончательно обработан – поэтому не нужно обрабатывать наружный диаметр ротора после монтажа.
Область применения
| | Заказные данные | | Заказные данные |
Встраиваемые двигатели 1PH2 Встраиваемые двигатели 1PH2 используются для станков с высокими требованиями к обработке, точности и плавности работы.
- Токарные станки
- Точильные станки.
Список производителей теплообменников смотри в разделе "Водяное охлаждение".
Технические данные
| | Заказные данные | | Заказные данные |
Встраиваемые двигатели 1PH2 | Двигатели 1PH2 | |
|---|---|
| Изоляция обмотки статора в соответствие сEN 60034‑1 (IEC 60034‑1 | Класс температур Fдля входной температуры охлаждающего средства до +25 °C (+86 °F) |
| Рекомендуемый датчик двигателя(не входит в поставку двигателя) | Измерительная система с полым валом SIMAG H2 |
| Тип (смотри ISO) | Индивидуальные компоненты: статор, ротор |
| Тип подключения двигателя | Свободные концы кабеля, длина 0.5 м или 1.5 м(19.69 дюйма или 59.06 дюйма) |
| Качество балансировки ротора в соответствие с ISO 1940‑1 | Высоты вала с 093 до 256: G 2.5 Опорная скорость 3600 об/мин |
| Класс защиты в соответствие сIEC 60034‑5 | IP00 |
| Допустимая температура охлаждающего средства | Для предотвращения образования конденсатамы рекомендуем входную температуру прибл.+25 °C (+86 °F). |
| Контроль температуры | Два датчика температурыKTY 84 в обмотке статора, один из которых резервный |
Двигатели 1PH2 – стандартный тип
| Ном. скорость | Макс. скорость | Ном. мощность двигателя Prated1) для типа режима работы | Встраиваемые асинхронные двигатели 1PH2 | Ном. крутящий моментMrated1) | ||||
|---|---|---|---|---|---|---|---|---|
| n rated | n max | S1 | S1ΔT=105 K | S6‑60% | S6‑40% | Заказной номерстандартный тип |
| ΔT=105 K |
| об/мин | об/мин | кВт(л.с.) | кВт(л.с.) | кВт(л.с.) | кВт(л.с.) |
| Нм(фунтf-фут) | Нм(фунтf-фут) |
| 1500 | 10000 | 7.5(10) | 9.4(12.6) | 8.2(11) | 9(12.1) | 1PH2093‑6WF4❑ | 48(35.4) | 60(44.2) |
| 1500 | 10000 | 10.1(13.5) | 13(17.4) | 11(14.7) | 12(16.1) | 1PH2095‑6WF4❑ | 64(47.2) | 83(61.2) |
| 1500 | 10000 | 15.1(20.2) | 18.5(24.8) | 17(22.8) | 19(25.5) | 1PH2113‑6WF4❑ | 95(70.1) | 118(87) |
| 1500 | 10000 | 16.5(22.1) | 21.5(28.8) | 18.5(24.8) | 21(28.2) | 1PH2115‑6WF4❑ | 105(77.4) | 137(101) |
| 1500 | 10000 | 18.1(24.3) | 23.7(31.8) | 20.5(27.5) | 23(30.8) | 1PH2117‑6WF4❑ | 115(84.8) | 151(111.4) |
| 1500 | 10000 | 23.6(31.6) | 30.9(41.4) | 26.0(34.9) | 29.5(39.5) | 1PH2118‑6WF4❑ | 146(107.7) | 197(145.3) |
| 750 | 8000 | 11.8 2)(15.8) 2) | 14.4(19.3) | 14.8(19.8) | 17.7(23.7) | 1PH2182‑6WC41 | 150(110.6) | 183(135) |
| 600 | 8000 | 14.5 2)(19.4) 2) | 17.7(23.7) | 18.1(24.3) | 22(29.5) | 1PH2184‑6WP41 | 230(169.6) | 281(207.3) |
| 500 | 6000 | 18.3(24.5) | 22.4(30) | 21.8(29.2) | 25.8(34.6) | 1PH2186‑6WB41 | 350(258.2) | 428(315.7) |
| 500 | 6000 | 23.6(31.6) | 28.8(38.6) | 29(38.9) | 33(44.2) | 1PH2188‑6WB41 | 450(332) | 551(406.4) |
| 500 | 6000 | 28.8 2)(38.6) 2) | 35.3(47.3) | 36(48.3) | 40.6(54.4) | 1PH2254‑6WB41 | 550(405.7) | 673(496.4 |
| 500 | 4000 | 39.3 2)(52.7) 2) | 48.1(64.5) | 48.8(65.4) | 55(73.7) | 1PH2256‑6WB41 | 750(553) | 918(677.1) |
| Свободные концы кабеля: | Длина: 1.5 м (59.06 дюйма) Длина: 0.5 м (19.69 дюйма) (предпочитаемый тип) | 1 2 | ||||||
| Тип двигателя(продолжение) | Момент инерции ротора | Вес (ротор и статор) прибл. | Номинальный ток Irated1) для режима работы | Модуль двигателя SINAMICS | |||
|---|---|---|---|---|---|---|---|
|
| J | m | S1 | S6‑60% | S6‑40% | Ном. выходной ток Irated для S1 | Заказной номер |
|
| кг м2(фунтf-в-s2) | кг(фунт) | A | A | A | A |
|
| 1PH2093‑6W... | 0.028(0.2478) | 33(73) | 24 | 26 | 28 | 30 | 6SL3120‑1TE23‑0AA0 |
| 1PH2095‑6W... | 0.036(0.3186) | 42(93) | 30 | 32 | 34 | 30 | 6SL3120‑1TE23‑0AA0 |
| 1PH2113‑6W... | 0.066(0.5841) | 51(112) | 56 | 61 | 67 | 60 | 6SL3120‑1TE26‑0AA0 |
| 1PH2115‑6W... | 0.073(0.6460) | 56(123) | 55 | 60 | 66 | 60 | 6SL3120‑1TE26‑0AA0 |
| 1PH2117‑6W... | 0.079(0.6991) | 62(137) | 60 | 67 | 74 | 60 | 6SL3120‑1TE26‑0AA0 |
| 1PH2118‑6W... | 0.100(0.8850) | 78(172) | 82 | 90 | 100 | 85 | 6SL3120‑1TE28‑5AA0 |
| 1PH2182‑6W... | 0.207(1.8319) | 98(216) | 37 | 44 | 52 | 45 | 6SL3120‑1TE24‑5AA0 |
| 1PH2184‑6W... | 0.302(2.6726) | 135(298) | 56 | 68 | 80 | 60 | 6SL3120‑1TE26‑0AA0 |
| 1PH2186‑6W... | 0.440(3.8939) | 191(421) | 65 | 77 | 87 | 85 | 6SL3120‑1TE28‑5AA0 |
| 1PH2188‑6W... | 0.552(4.8851) | 237(523) | 78 | 92 | 103 | 85 | 6SL3120‑1TE28‑5AA0 |
| 1PH2254‑6W... | 1.178(10.4251) | 259(571) | 117 | 141 | 161 | 132 | 6SL3120‑1TE31‑3AA0 |
| 1PH2256‑6W... | 1.623(14.3633) | 343(756) | 119 | 143 | 158 | 132 | 6SL3120‑1TE31‑3AA0 |
| Модуль двигателя: | Однодвигательный модуль | 1 | |||||
1) Данные указаны дляΔT = 70 K, пока не определено что-либо иное.
2) Версиядоступнапозапросу.
3) Дополнительную информацию по конфигурации можно найти в Руководстве по проектированиюдвигателей 1PH.
4) Значения из диаграммы мощности-скорости, основанной на использовании сетевого модуляActive на система питания 3 AC 400 В.При использовании сетевого модуляSmartнеобходимо действовать в соответствие с Руководством по проектированию двигателей 1PH.
Характеристика
| | Заказные данные | | Заказные данные |
Встраиваемые двигатели 1PH2

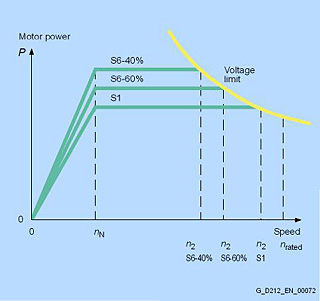

Типичная диаграмма отношения мощности к скорости для двигателейпеременного тока 1)
Диаграмма показывает типичное отношение скорости двигателя к мощности приводадля двигателей 1PH2 в следующих типах режимов работы (согласноIEC 60034-1):
S1: Непрерывныйрежим
S6: Непрерывный режимспрерывистой нагрузкой и относительным периодом включения 60% (S6-60%) или 40% (S6-40%) с максимальнымвременем рабочего цикла 10 мин.
| Двигатель | Номинальная скорость вращения | Достижимая скорость вращения в режиме работы (согласноIEC 60034‑1) | ||
|---|---|---|---|---|
| Тип | n rated | n 2 2) | ||
|
|
| S1 | S6-60% | S6-40% |
|
| об/мин | об/мин | об/мин | об/мин |
| 1PH2 093 | 1500 | 4700 | 4200 | 3900 |
| 1PH2 095 | 1500 | 4000 | 3600 | 3300 |
| 1PH2 113 | 1500 | 5400 | 4800 | 4400 |
| 1PH2 115 | 1500 | 4500 | 4100 | 3700 |
| 1PH2 117 | 1500 | 4700 | 4200 | 3800 |
| 1PH2 118 | 1500 | 5300 | 4700 | 4300 |
| 1PH2 182 | 750 | 4700 | 3700 | 3200 |
| 1PH2 184 | 600 | 7000 | 5500 | 4500 |
| 1PH2 186 | 500 | 5000 | 3500 | 3000 |
| 1PH2 188 | 500 | 4400 | 3600 | 3100 |
| 1PH2 254 | 500 | 6000 | 5000 | 4500 |
| 1PH2 256 | 500 | 3700 | 2900 | 2600 |
1) Дополнительную информацию по конфигурации смотри в руководство по проектированию двигателей 1PH.
2) Значения на диаграмме отношения мощности кскорости базируются на использовании сетевого модуляActiveв системе питания 3 AC 400 В. При использовании сетевого модуляSmartдействуйте согласно руководству по проектированию двигателей 1PH.

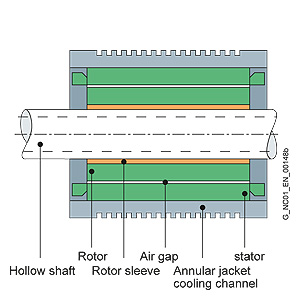

Чертеж
| | Заказные данные | | Заказные данные |
Встраиваемые двигатели 1PH2 Размеры в мм (in)
| 1PH2 двигательТип | Стандартный шпиндельдиаметрd мм (in) | РоторВнутренний диаметрdi мм (in) | Статорнаружный диаметр D A мм (in) | Общий внешний диаметрD мм (in) | Общая длинаL мм (in) |
|---|---|---|---|---|---|
| 1PH2093 | 67 (2.64) | 85 (3.35) | 180 (7.09) | 205 (8.07) | 250 (9.84) |
| 1PH2095 | 67 (2.64) | 85 (3.35) | 180 (7.09) | 205 (8.07) | 300 (11.81) |
| 1PH2113 | 82 (3.23) | 100 (3.94) | 220 (8.66) | 250 (9.84) | 290 (11.42) |
| 1PH2115 | 82 (3.23) | 100 (3.94) | 220 (8.66) | 250 (9.84) | 310 (12.20) |
| 1PH2117 | 82 (3.23) | 100 (3.94) | 220 (8.66) | 250 (9.84) | 330 (12.99) |
| 1PH2118 | 82 (3.23) | 100 (3.94) | 220 (8.66) | 250 (9.84) | 390 (15.35) |
