Встраиваемые системы автоматизации SIMATIC PCS 7 AS mEC RTX
SIMATIC PCS 7 AS mEC RTX , оборудована программного контроллером WinAC RTX, является прочной системой автоматизации в компактном корпусе формата S7‑300 и разработана для диапазона систем автоматизации нижнего и средниего уровня производительности SIMATIC PCS 7.
SIMATIC PCS 7 AS mEC RTX предназначена для необслуживаемой 24-часовой непрерывной работы при температуре окружающей среды от 0 до 50 ° C. Относительно нечувствительна к вибрации и ударам, так как он работает без вентиляторов или вращающихся носителяей.
Особым преимуществом является централизованной расширение путем добавления до восьми модулей ввода/вывода S7-300 на одну монтажную шину. В результате, контроллер и ввод/вывод объединенаяются в недорогогое компактное устройство.
Область применения
Встраиваемые системы автоматизации Благодаря исключительным физическим свойствам, малым габаритам и централизованному расширению, системы автоматизации SIMATIC PCS 7 AS MEC RTX особенно подходят для небольших приложений на уровне установки, а также OEM-продуктов, например, блочного обоудования.
Дизайн
Встраиваемые системы автоматизации

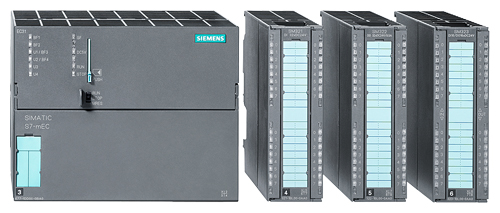

SIMATIC PCS 7 AS mEC RTX с модулями ввода/вывода S7‑300
SIMATIC PCS 7 AS mEC RTX система автоматизации основана на специфичном для системы SIMATIC S7 модульном встраиваемом контроллере EC31 со следующей конфигурацией:
- Процессор Intel CoreDuo, 1.2 ГГц
- 1 GB RAM
- Встроенный интерфейс Ethernet 10/100 Mbps (1 port), может использоваться для соединения с системной шиной SIMATIC PCS 7
- Встроенный интерфейс PROFINET 10/100 Mbps (2 ports); планируется разрешить к применению в следующей версии SIMATIC PCS 7
- 2 х USB
- 1 х слот для мультимедиа карты
- Светодиодная индикация состояния и ошибок
- Flash диск емкостью 4 GB с предустановленным ПО:
- Операционная система Windows Embedded Standard 2009
- ПО программного контроллера WinAC RTX 2010
- Лицензия AS Runtime на 100 PO
SIMATIC PCS 7 AS mEC RTX может монтироваться вместе с максимум восемью модулями ввода-вывода S7‑300 на горизонтальную DIN-рейку. Модули ввода-вывода располагаются справа от системы автоматизации.
Следующие модули ввода-вывода S7‑300 могут использоваться вместе с SIMATIC PCS 7 AS mEC RTX:
| Название | Заказной номер |
|---|---|
| SM 321 DI 16, 24 V DC | 6ES7 321-1BH02-0AA0 |
| SM 321 DI 32, 24 V DC | 6ES7 321-1BL00-0AA0 |
| SM 321 DI 16, 24 V DC; sourcing input | 6ES7 321-1BH50-0AA0 |
| SM 321 DI 64, 24 V DC; sinking/sourcing input | 6ES7 321-1BP00-0AA0 |
| SM 322 DO 16 x DC 24 V/0.5 A | 6ES7 322-1BH01-0AA0 |
| SM 322 DO 32 x DC 24 V/0.5 A | 6ES7 322-1BL00-0AA0 |
| SM 322 DO 8 x DC 24 V/ 0.5 A; diagnostics interrupt | 6ES7 322-8BF00-0AB0 |
| SM 322 DO 64 x DC 24 V/ 0.3 A; sourcing output | 6ES7 322-1BP00-0AA0 |
| SM 331 AI 8 | 6ES7 331-1KF02-0AB0 |
| SM 331 AI 8; diagnostics/hardware interrupt | 6ES7 331-7KF02-0AB0 |
| SM 331 AI 2; diagnostics/hardware interrupt | 6ES7 331-7KB02-0AB0 |
| SM 332 AO 4; diagnostics interrupt | 6ES7 332-5HD01-0AB0 |
| SM 332 AO 2 | 6ES7 332-5HB01-0AB0 |
| SM 332 AO 8 | 6ES7 332-5HF00-0AB0 |
Эти модули ввода-вывода могут быть выбраны в главе "Process I/Os", раздел "ET 200M for SIMATIC PCS 7".
The SIMATIC PCS 7 AS mEC RTX можно исспользовать с питанием в 24 V DC. Например, могут использоваться блоки питания PS 305 или PS 30 (см. главу "Process I/Os", раздел "ET 200M for SIMATIC PCS 7, power supply").
Дополнительных источник бесперебойного питания (ИБП) обеспечивает сохранность всех значений процесса.
Конфигурация
Встраиваемые системы автоматизации SIMATIC PCS 7 AS RTX MEC конфигурируется с помощью инженерной станции SIMATIC PCS 7. Поставляемая лицензия AS Runtime на 100 PO может быть расширена с помощью дополнительных совокупных лицензий AS Runtime до максимум 2 000 PO.
Технические данные
Встраиваемые системы автоматизации | SIMATIC PCS 7 AS mEC RTX |
|
| Общие характеристики |
|
| Design | DIN rail mounting; horizontal |
| Degree of protection | IP20 |
| Processor | Intel Pentium Core Duo 1.2 GHz |
| Main memory | 1 GB RAM |
| Flash memory | 4 GB |
| Interfaces |
|
| 1 x 10/100 Mbps (RJ45) |
| 2 x 10/100 Mbps (RJ45) |
| 2 x USB 2.0 high-speed, 500 mA |
| Функции мониторинга и диагностики |
|
| LED displays | Status |
| Short-term voltage dip | Up to 5 ms |
| Предустановленное ПО |
|
| Operating system | Windows Embedded Standard 2009, preinstalled |
| Controller software | WinAC RTX 2010 |
| Электромагнитная совместимость (EMC) |
|
| Emission of radio interference acc. to EN 55011 | Limit class A, for use in industrial areas |
| Климатические условия |
|
| Temperature |
|
| 0 to +50 °C |
| -40 to +70 °C |
| Механические воздействия |
|
| Vibrations | Tested according to IEC 60068‑2‑6 |
| Yes |
| Yes |
| Shock resistance | Tested according to IEC 60068‑2‑27 / IEC 60068‑2‑29 |
| Yes |
| Yes |
| Стандарты, одобрения, сертификаты |
|
| CE mark | Yes |
| cULus | Yes |
| CSA approval | Yes, contained in cULus |
| FM approval | Yes |
| ATEX approval | Yes |
| Питание |
|
| Supply voltage | 24 V DC (20.4 to 28.8 V) |
| Short-term power and voltage failure backup | 5 ms |
| Input current (rated value at 24 V DC) | 800 mA (without backplane bus and USB supply) |
| Power loss, typically | 34 W |
| Габариты и вес |
|
| Dimensions (WxHxD) in mm | 160x125x115 |
| Weight | Approx. 1.5 kg |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7653-2BA00-0XB5 | 281 | SIMATIC PCS 7, ПРОГР. ОБ., RUNTIME-ЛИЦЕНЗИЯ AS (PO 100), ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., КЛЮЧ ЛИЦЕНЗИИ НА FD, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС XPPROF, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 547B: ES/OS PCS 7 BOX 416, BOX | 636.00 |
| 6ES7653-2BB00-0XB5 | 281 | SIMATIC PCS 7, ПРОГР. ОБ., RUNTIME-ЛИЦЕНЗИЯ AS (PO 1000), ПЛАВАЮЩАЯ ЛИЦЕНЗИЯ ДЛЯ 1 ПОЛЬЗОВАТЕЛЯ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., КЛЮЧ ЛИЦЕНЗИИ НА FD, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС XPPROF, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 547B: ES/OS PCS 7 BOX 416, BO | 6360.00 |
| 6ES7654-0MC23-0XX0 | 280 | SIMATIC PCS 7, СТАНЦИЯ АВТОМАТИЗАЦИИ AS MEC RTX, EC31- RTX, АППАРАТНО EC31 (6ES7677-1DD10-0BB0), 1 ГБ RAM, 4 ГБ FLASH-ДИСК, ИНТЕРФЕЙСЫ: 2X PROFINET, 1X FAST ETHERNET, 2X USB, СЛОТ MMC, WINDOWS EMBEDDED STANDARD 2009, ЛИЦЕНЗИЯ ПО SIMATIC WINAC RTX 2010, SI | 3604.00 |
