Введение в весоизмерительные ячейки - Весоизмерительные ячейки SIWAREX R
Измерительные ячейки SIWAREX R оснащены расширяющимися измерительными полосками (DMS). Они используются для статического и динамического измерения веса. Различные серии измерительных ячеек SIWAREX R в сумме покрывают диапазон номинальных нагрузок от 6 кг до 280 т. Благодаря наличию разных серий и их выдающимся качествам, как, например
весоизмерительные ячейки SIWAREX R подходят практически для всех промышленных задач, например, для резервуарных и бункерных весов, платформенных весов, автомобильных весов, гибридных весов и т.д. Все серии вплоть до K допускаются к использованию с весами класса III стандарта DIN EN 45501, требующими обязательной калибровки, и соответствуют OIML R60 C3. При необходимости возможна поставка ячеек с другими значениями номинальной нагрузки, с повышенной точность и/или сертификатами допуска EEx (i).
1) по OIML R60 2) по DIN EN 60529, IEC 60529 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

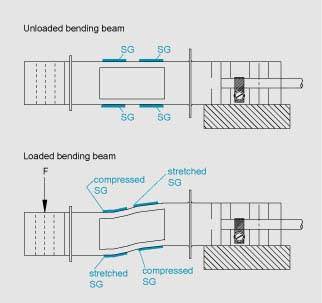

ДизайнВесоизмерительные ячейки - это датчики, преобразующие механическую величину (вес) в электрический сигнал. Основным элементом является специальное пружинное тело, на котором расположены динамически привязанные измерительные полоски (DMS). DMS состоят из тонкого изоляционного материала, который интегрирована резистивная пленка. Под действием веса F пружинное тело деформируется (см. принципиальную схему), а вместе с ним и DMS. При изменении внешней формы DMS меняется и омическое сопротивление ее проводника. Верхняя левая и нижняя правая DMS сплющиваются, их резистивная пленка сокращается, а омическое сопротивление соответственно уменьшается. Верхняя правая и нижняя левая DMS растягиваются, их резистивная пленка расширяется, а омическое сопротивление увеличивается. В каждой измерительной ячейке имеется минимум четыре DMS, подключенных таким образом, что вместе они составляют полноценный мост Уитстона. Растянутые и сплющенные DMS подключены так, что положительные или отрицательные изменения сопротивления прибавляются к общему рассогласованию моста. На одну диагональ моста подается напряжение питания (при 6-проводной технологии также и напряжение датчика, SENSE), а с другой диагонали снимается измерительное напряжение. При постоянном напряжении питания (EXC) измерительное напряжение (SIG) изменяется пропорционально поданной нагрузке.  Принципиальная схема весоизмерительной ячейки на базе изгибного стержня

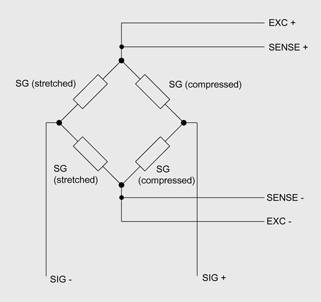

 Принципиальная схема моста Уитстона
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
