Масштабируемая производительность автоматизации в SIMATIC PCS 7
(SIMATIC PCS 7 AS RTX, см. раздел "Системы автоматизации")

Компактные и прочные промышленные системы SIMATIC PCS 7 BOX  - доступное начальное решение для автоматизации процессов на SIMATIC PCS 7. Доступны в двух версиях:

• SIMATIC PCS 7 система "все в одном"
  с функциональностью автоматизации(AS), ЧМИ (OS) и проектирования (ES)
• SIMATIC PCS 7 Runtime система
  с AS и OS функциональностью

Расширенная распределенной переферией на PROFIBUS, каждая версия представляет законченую систему АСУТП для  небольших процессов.

Область применения

Начальные системы SIMATIC PCS 7 BOX  могут иметь различные применения:

• Автоматизация малых производств
• Автоматизация подпроцессов производства (компактных установок))
• Автоматизации лабораторий и испытательных центров

Как полностью отвечающие SIMATIC PCS 7 номенклатуре, они работают со стандартным системным ПО PCS 7, масштабируемы, и могут быть расширены без разрушения совместимости. Однако, лицензии на разработку (engineering) и исполнение (runtime) для AS и OS ограничены 2000 PO (объекты процесса).

Использование в качестве станции обслуживания

SIMATIC PCS 7 BOX может быть интегрирован в систему диагостики PC станций  SIMATIC PCS 7 ASSET MANAGEMENT  используя ПО SIMATIC PC DiagMonitor. Оснащенная как система "все в одном" с лицензиями на SIMATIC PDM и SIMATIC PCS 7 asset management может использоваться в качестве Станции Обслуживания. Дополнительная информация в  главе  "Asset management".

Дизайн

Два вида систем SIMATIC PCS 7 BOX различной производительности доступны:

• SIMATIC PCS 7 BOX RTX с программным контроллером WinAC RTX
• SIMATIC PCS 7 BOX 416 с аппаратным слот-контроллером WinAC Slot 416

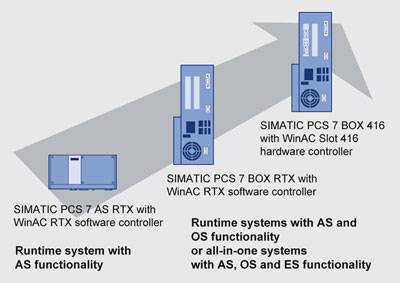

Наряду с компактной системой автоматизации SIMATIC PCS 7 AS RTX Microbox (см. главу "Системы автоматзации"), они позволяют гибче масштабировать производительность в нижнем сегменте компонентов SIMATIC PCS 7. Это позволяет более гибко реагировать на требования заказчика с небольшими задачами. Относительно достигаемых параметров, системы SIMATIC PCS 7 BOX сравнимы со следующими стандартными системами автоматизации:

• SIMATIC PCS 7 BOX 416 с AS 416
• SIMATIC PCS 7 BOX RTX с AS 414

При сравнении двух систем, SIMATIC PCS 7 BOX RTX впечатляет прежде всего благодаря следующим преимуществам:

• Низкая цена
• Очень быстрое исполнение программы

Особые преимущества SIMATIC PCS 7 BOX 416:

• Высокий коэффициент готовности
• Поддержка изменения конфигурации во время выполнения (CiR) через отдельный WinAC Slot CPU

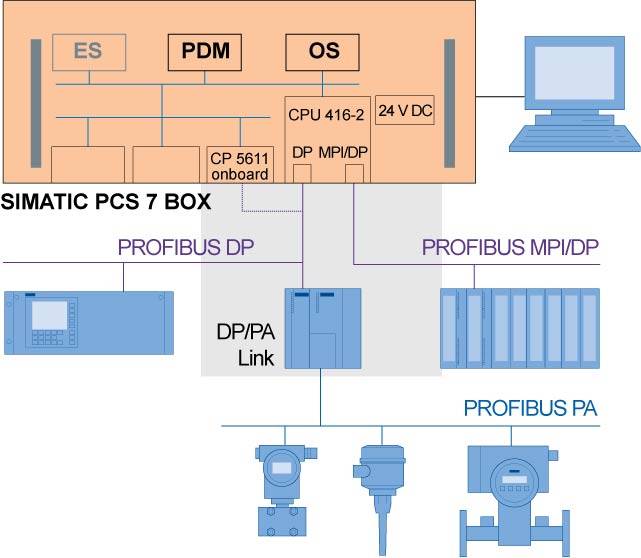

Одиночное использование SIMATIC PCS 7 BOX 416

Интеграция SIMATIC PCS 7 BOX 416 в SIMATIC PCS 7 системную сеть

Системы SIMATIC PCS 7 BOX (SIMATIC PCS 7 BOX RTX как и SIMATIC PCS 7 BOX 416) базируются на SIMATIC Box PC 627B который позволяет комбинировать зачастую распределенную PCS функциональность автоматизации (AS), ЧМИ (OS) и проектирования (ES) в одной системе. Используется стандартное ПО SIMATIC PCS 7 V7.0, что гарантирует полную совместимость с компонентами SIMATIC PCS 7 V7.0.

SIMATIC PCS 7 BOX может конфигурироваться с помощью встроенного инженерного ПО или с центральной инженерной станции. OS-специфичные изменения в конфигурации на SIMATIC PCS 7 BOX могут быть загружены в онлайн, т.е. без прерывания работы OS.

SIMATIC PCS 7 BOX поддерживает станции распределенной периферии ET 200M, ET 200ISP и ET 200S на PROFIBUS DP с обширным набором недорогих сигнальных/функциональных модулей, а также интеллектуальные полевые/технологические устройства соединенные напрямую по PROFIBUS DP/PA.

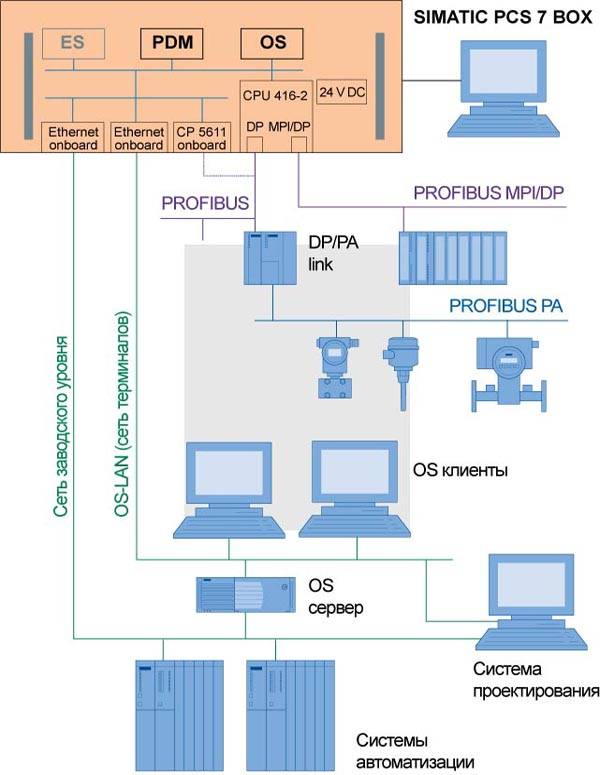

SIMATIC PCS 7 BOX могут работать в одиночных конфигурациях, а также в сетях с другими компонентами SIMATIC PCS 7. Две архитектуры представлены на иллюстрации, для примера используется SIMATIC PCS 7 BOX 416.

Проект на базе SIMATIC PCS 7 BOX может быть расширен в любое время другими аппаратными и программными компонентами SIMATIC PCS 7. Также SIMATIC PCS 7 BOX легко интегрируется в существующую SIMATIC PCS 7 систему. Соединения с системной и терминальной шинами осуществляются Ethernet -интерфейсами, встроенными в SIMATIC PCS 7 BOX.

Лицензии на разработку а также на исполнение для AS и OS управляются инженерным ПО.

В SIMATIC PCS 7 BOX системе "все в одном", лицензии на исполнение (runtime) AS и OS - это компоненты инженерного ПО, которые могут быть расширены с помошью AS/OS Software Engineering PowerPacks до максимальных 2000 PO.

В SIMATIC PCS 7 BOX runtime системе, OS Runtime лицензии могут быть расширены с помошью OS Software PowerPacks, AS Runtime лицензии расширяются AS Runtime лицензиями по 100 или 1000 PO до максимальных 2000 PO. Объекты процесса (PO) дополнительных AS Runtime лицензий прибавляются к уже установленным. Количество и тип(100 или 1000) дополнительных AS Runtime лицензий ограничены только пределом расширения в 2000 PO.
