Введение Компоненты SIPLUS RIC обеспечивают поддержку телекоммуникационных протоколов IEC 60870-5-101, -103, -104 и могут настраиваться с помощью SIMATIC Manager без использования дополнительных инструментальных средств.
Использование протоколов IEC позволяет выполнять обмен данными между контроллерами SIMATIC и приборами и системами других производителей.
Комплекты SIPLUS RIC включают в свой состав:
- Центральный процессор.
- Коммуникационный модуль (при необходимости).
- Карту памяти.
- Компакт-диск с библиотекой программных блоков и регистрационный код.
Для формирования необходимой структуры системы телеуправления компоненты SIPLUS RIC могут дополняться конверторами TCP/IP - последовательный интерфейс, модемами выделенных линий, медиа конверторами, TCP/IP маршрутизаторами, модулями защиты доступа к данным SCALANCE S612 и S613, коммутаторами, кабелями и т.д.
Для гибкого построения инфраструктуры телеуправления могут использоваться соединения точка к точке, многоточечные соединения, магистральные, звездообразные и кольцевые структуры как классических WAN, так и TCP/IP сетей.
Каналы связи классические WAN (протокол IEC 870-5-101)
- Электрические выделенные линии. Для подключения можно использовать модем. SINAUT MD2.
- Оптические выделенные линии.
- Частные радиосети.
Каналы связи TCP/IP WAN (Протокол IEC 870-5-104)
- Сети Ethernet. Возможно применение коммутаторов семейства SCALANCE X.
- Промышленные беспроводные LAN. Возможно использование компонентов серии SCALANCE W.
- Общественные сети и Интернет через DSL и, или GPRS.
- Спутниковая связь. Например, Inmarsat.

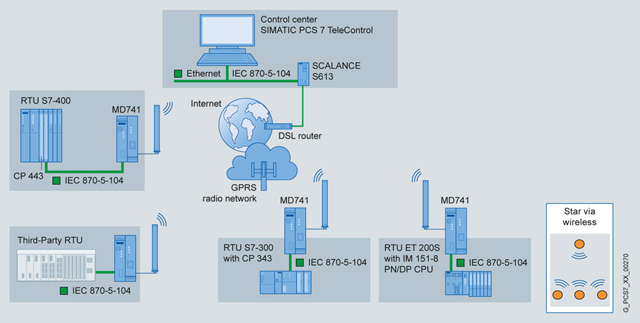

IEC 870-5-104 – пример TCP/IP WAN с обменом данными через GPRS (звездообразная топология)
