Введение

Разделы

Введение
SITOP – надежные блоки питания 24 В

Для эффективной работы оборудования или производства требуется надежное и стабильное питание. Качество и надежность блоков питания SITOP обеспечивает высокий уровень безопасности в системах питания постоянным током в промышленности или управлении зданиями. Эти блоки питания имеют выходное напряжение не только 24В, но и некоторые другие номиналы. Даже если входное напряжение имеет большой диапазон изменения, выходное напряжение остается стабильным с высокой точностью. Это позволяет использовать данные блоки питания во множестве применений для питания электронных систем.

Блоки питания не имеют вентиляторов, характеризуются компактностью, прочностью корпуса, высокой перегрузочной способностью и энергоэффективностью. Высокая эффективность на низких диапазонах и минимальные потери без нагрузки говорит об высокой общей эффективности. Широкий входной диапазон и международные сертификаты говорят о том, что использование данных блоков питания возможно практически в любых электрических сетях по всему миру.

Полный диапазон SITOP

В дополнение к блокам питания предлагаются дополнительные модули, которые могут защитить энергоснабжение 24В от помех в первичных и вторичных цепях. Каждый день SITOP успешно применяется во множестве систем и защищает производство от простоев.

Быстрый выбор и доставка

При помощи SITOP Selection Tool - доступной в интерент здесь http://www.siemens.com/sitop-selection-tool и электронного магазина Industry Mall – необходимый блок питания может выбран быстро и далее сохранен в корзину для заказа.

Нестандартные продукты SITOP

Наши стандартные изделия, не всегда могут удовлетворить требования совершенно любой задачи. Мы может разработать специальный блок питания под вашу задачу.

Наши специально-разработанные решения используются в различных областях промышленности. Если это Вас заинтересовало, обратитесь в офис Сименс.

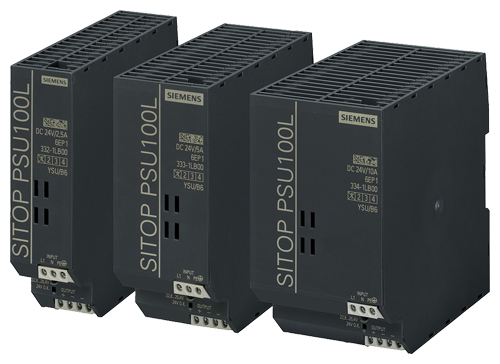

SITOP lite

Бюджетные простые блоки питания

Новый ряд моделей блоков питания, разработанный для стандартных требований в промышленной среде и оснащен всеми необходимыми функциями, имеет невысокую цену и обладает тем же качеством и надежностью, что и другие блоки питания SITOP. Широкий входной диапазон и ручное переключение диапазонов позволяет подключаться к разнообразным сетям питания. Благодаря небольшой ширине, блоки питания не требуют много места на монтажной рейке, а высокая энергоэффективность снижает тепловые выделения в шкафу. Защита от короткого замыкания, разрешение UL обеспечивают легкое использование.

Основные характеристики:

  • 24 V / 2.5 A, 5 A, и 10 A для промышленного применения со стандартными требованиями
  • 1-фазный вход с широким диапазоном и ручным переключением
  • невысокая ширина
  • высокая эффективность
  • Зеленый LED "24 V OK"
  • параллельное соединение
  • монтаж вплотную
  • рабочая температура от 0 °C до 60 °C (от 45 °C со снижением характеристик)
  • естесственное охлаждение
  • защита от перегрузок и КЗ
  • сертификация согласно UL

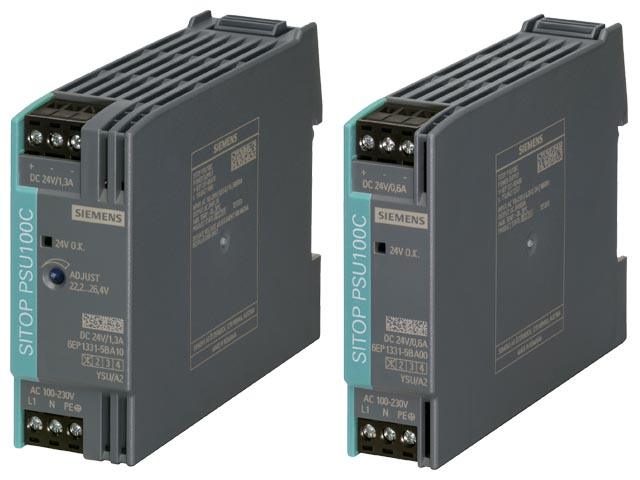

SITOP compact

Узкий блок питания для щитов управления

Благодаря очень маленькой ширине, новая серия блоков питания отлично подходит для распределенного монтажа в щитах управления или небольших шкафах. Импульсные блоки питания характеризуются низкими потерями во всем диапазоне. Потери очень малы без нагрузки, что очень важно при использовании в машинах, часто находящихся в режиме ожидания. SITOP PSU100C имеют широких входной диапазон AC и DC; съемные клеммы подключения.

Основные преимущества:

  • Для 24 В при 0.6 A, 1.3 A, 2.5 A и 4 A, и для 12 В при 2 A и 6.5 A
  • Для питания 24 В NEC Класс 2 контуров 24 В/ 3.7 A с ограниченной мощностью
  • требует мало места для монтажа
  • Широкий входной диапазон от 85 В до 264 В AC или от 110 В до 300 В DC
  • высокая эффективность по всему диапазону
  • низкое потребление в режиме без нагрузки.
  • настраиваемое выходное напряжение
  • Зеленый LED для "Выходное напряжение OK"
  • съемные клеммы
  • температура работы от -20 °C до +70 °C
  • сертификация ATEX
LOGO!Power

Тонкие блоки питания для распределительных щитов

Компактные блоки питания обладают высокой производительностью в малом объеме: высокая эффективность по всему диапазону и потери в режиме без нагрузки уменьше вдвое. Широкий входной диапазон для работы с переменным и постоянным напряжением, оптимизированное поведение при запуске для емкостных нагрузок и расширенный до +70 °C диапазон рабочей температуры.

Основные характеристики:

  • 2 варианта мощности для 5 В, 12 В и 15 В
  • 3 варианта мощности для 24 В
  • Тонкий дизайн LOGO!
  • Широкий входной диапазон 85 В до 264 В AC или 110 В до 300 В DC
  • Постоянный ток при работе с нагрузками с высоким пусковым током
  • Резерв мощности на старте 150% от номинала для омических нагрузок
  • настраиваемый выход
  • Зеленый LED для "Выходное напряжение OK"
  • температура работы от -20 °C до +70 °
  • Cсертификация ATEX и GL

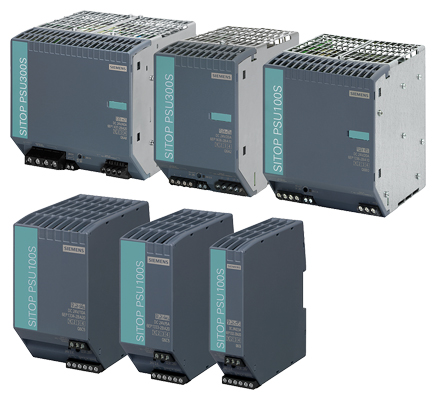

SITOP smart

Мощные стандартные блоки питания

SITOP smart оптимальный блок питания для большинства применений, где требуется питание 24 В. Новые модели SITOP PSU100S 7 A и 14 A предлагают также выходное напряжение 12 В. Не важно 1-фазный или 3-фазный ввод: все блоки питания данной серии имеют компактные размеры, высокую производительность по привлекательной цене. Несмотря на компактность, блоки питания имеют чрезвычайно высокую перегрузочную способность.

Благодаря тому, что блок питания способен выдерживать перегрузки в 1,5 раза в течение 5 секунд, даже мощные нагрузки могут быть скоммутированы без проблем. Вместе с этим, способность постоянно выдавать 120 процентов мощности делает эти блоки питания одними из самых надежных в своем классе.

Многочисленная сертификация делает эти блоки питания универсальными, способными работать по всему миру и даже в опасных зона.

Основные преимущества

  • 24 В/2.5 A, 5 A, 10 A, 20 A и 40 A для стандартного применения
  • 24 V/10 A, монтаж на стену с высокими требованиями по ударам и вибрации
  • 12 В/7 A 14 А для применений с 12В
  • Функция экстренной мощности для противостояния рабочим перегрузкам
  • Постоянная перегрузочная способность до + 45 °C
  • Монтаж без зазоров
  • Настройка выходного напряжения 22.8 В – 28 В
  • Сертификация GL и ATEX
  • Расширяемые с помощью DC UPS, блоков резервирования, диагностики и селективности
SITOP в дизайне SIMATIC

Оптимальный выбор для SIMATIC S7 и не только

Блоки питания SIMATIC идеально подходят для использования с контроллерами благодаря их дизайну и функциональности. Дополнительно, они могут питать другое оборудование, которое требует 24В.

Основные характеристики

  • SIMATIC S7-1500 – PM 1507 для питания S7-1500, а также датчиков и исполнительных механизмов 24 В DC. Автоматическое переключение диапазонов входного напряжения 120 В AC или 230 В AC.
  • SIMATIC S7-1200 – компактный блок питания PM 1207 предназначен для питания micro PLC. Автоматическое переключение диапазонов входного напряжения 120 В AC или 230 В AC.
  • SIMATIC S7-200 – плоский блок питания.
  • SIMATIC S7-300 – Новые версии компактнее старых на 33%. Автоматическое переключение диапазонов входного напряжения 120 В AC или 230 В AC. В комплекте идет разъем для подключения к CPU. Есть опциальный адаптер для монтажа на стандартную DIN рейку.
  • SIMATIC ET200pro – Блок питания с защитой IP67 используется для питания электроники и энкодеров, а также новой серии периферии. Имеет сигнальный контакт для "24 В OK" и "Перегрев", а также второй разъем для сквозного подключения.

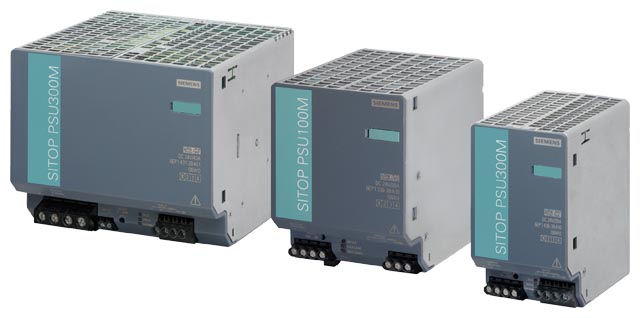

SITOP modular

Технологичные блоки питания для решений с высокими требованиями

SITOP modular удовлетворяет высокий требованиям и используется в комплексных производствах и агрегатах. Широкий диапазон входного напряжения позволяет подключатся к любой системе питания, даже при нестабильном уровне напряжения. Функция увеличения мощности позволяет работать на мощностях в 3 раза выше номинальных в ограниченных периодах. В случае перегрузки, есть 2 настройки: автоматический перезапуск или отключение.

Новый SITOP PSU100M 20 A имеет 1-ф подключение, а SITOP PSU300M 20 и 40 A 3-ф. Благодаря небольшой ширине, они одни из самых компактных устройств в своей классе. Новым является: встроенный контакт состояния "24 В OK", расширенный входной диапазон, высокая эффективность 93%, и перегрузочная способность 150% в течение 5 секунд.

Основные преимущества

  • для применений с высокими тербованиями 5 – 40 A
  • DC/DC преобразователь 24 В/20 A для двигателей и батарей
  • 48 В/10 A и 20 A позволяют использовать кабели с маленьким сечением
  • Компактный металлический корпус
  • Монтаж без зазоров
  • Широкий входной диапазон
  • Функция доп. мощности для временных перегрузок
  • Функция увеличения мощности для работы устройтв защиты
  • Выбор реакции на КЗ
  • Для параллельного соединения, есть возможность выбрать характеристику
  • Высокая эффективность
  • Состояние на 3-х светодиодах
  • Возможность использования модулей расширения и безперебойного питания
Специальное исполнение для специальных задач

Отлично подготовлен для специальных условий и применений

Сложные погодные условия или жесткие условия работы, специальные уровни напряжения на вход и выходе - на все это рассчитаны данные стандартные блоки питания

Основные характеристики

  • SITOP flat design – в узком металлическом корпусе
  • SITOP PSA100E – бюджетная серия. может монтироваться в различных положениях
  • SITOP 3.7 A Class II с ограничением мощности до 100 Вт
  • SITOP PSU300P – степнь защиты IP67; дизайн такой же как блока питания ET200pro, но без второго соединителя для сквозного подключения.
  • DC/DC преобразователь узкий от 12 В до 24 В DC
  • SITOP dual – с 2-мя выходами, например питание ±15 В
  • SITOP flexi – гибкая подстройка выхода 3 ... 52 В DC

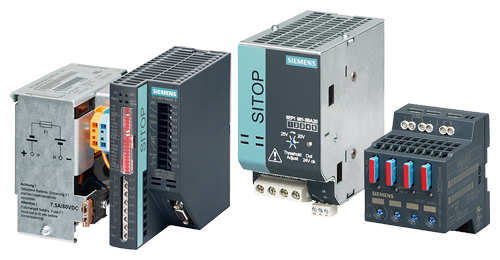

Дополнительные модули

Надежная защита против основных источников опасности с помощью дополнительных модулей SITOP

Блок питания не может гарантировать бесперебойное питание 24В. Сбои питания, существенные изменения напряжения, неисправные потребители могут стать причиной остановки производства и принести существенные потери. Дополнительные модули предоставляют защиту от помех на первичной и вторичной стороне, чем обеспечивают всестороннюю защиту.

  • Сигнальный модуль с контактими сигнализации и дистанционным включением оптимально интегрируется с блоками питания SITOP
  • Для обеспечения бессбойной работы может применяться модуль резервирования, один для пары блоков питания одного типа.
  • Буферный модуль обеспечивает поддержку питания при кратковременных сбоях, до 3-х секунд.
  • SITOP select диагностический модуль и новый SITOP PSE200U модуль селективности обеспечивают индивидуальную защиту потребителя от перегрузки и КЗ по 24В . При использовании такой защиты, можно быстро локализовать неисправность, что снизит время простоя оборудования при аварии. Новые функции этого модуля следующие: точная настройка диапазона срабатывания защиты по току, дистанционный сброс и кнопка сброса каждого канала.
Блоки бесперебойного питания 24 В DC

Бесперебойное питание 24 В – даже в случае отключения электроэнергии: Блоки бесперебойного питания

Кратковременные сбои питания, в пределах мс компенсируются блоком питания. Длительные отключения требуют дополнительных мер. Буферный модуль обеспечивает поддержку в течение до 3 секунд. При сбоях в пределах минут, можно использовать UPS на конденсаторах SITOP UPS500. UPS с использованием батарей могут поддерживать питание часами. Оба варианта можно интегрировать в систему автоматизации.

Блоки SITOP UPS500 не требуют обслуживания, т.к. основаны на конденсаторах. Они не требуют замены и работают длительное время, даже при высоких температурах. При этом не требуется вентиляции, т.к. при работе не происходит выделения газов.

SITOP UPS500S монтируются на стандартную рейку и их емкость может быть увеличена путем подключения доп. модулей. UPS500P имеет степень защиты IP65.

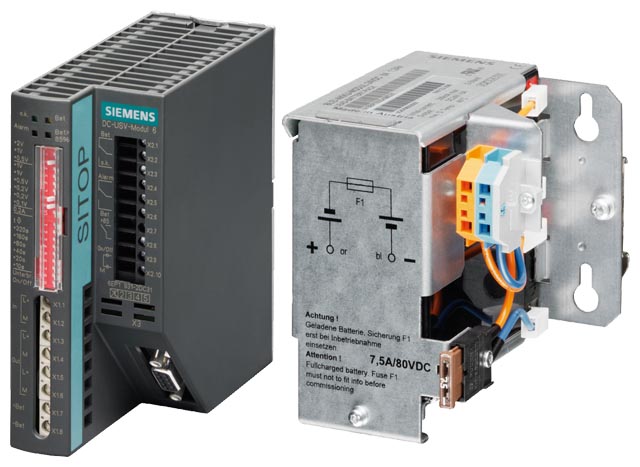

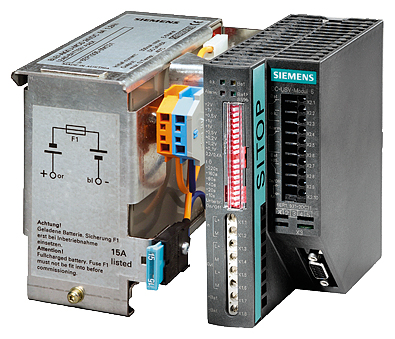

SITOP DC UPS с батарейными модулями оснащается батареями емкостью до 12 Ah. Производится постоянный мониторинг состояния, режима зарядки и необходимость замены. Встроенное управление состоянием батареи продлевает их срок эксплуатации.

ПО DC UPS

Блоки бесперебойного питания опционально оснащаются интерейсом USB, с помощью которого можно получить всю необходимую информацию о состоянии работы и осуществить управление.

ПО SITOP DC UPS предоставляет удобный и простой интерфейс для работы с блоками бесперебойного питания. С его помощью можно получить сигнал о состоянии прибора и использовать его на ПК. В режиме мониторинга, на ПК отображаются все статусы работы.

Доступно автоматическое отключение ПК при потере питания и перезапуск при восстановлении питания. Возможно настроить реакцию на различные режимы работы.

ПО работает по ОС Windows 2000, Windows XP, Windows Vista и Windows 7. Его можно скачать по следующей ссылке.

http://www.siemens.com/sitop-ups

SITOP Selection Tool – позволяет быстро и просто подобрать необходимый БП
