Введение Система
Модульная конструкция новых Siemens распределительных систем опирается на наш многолетний опыт в секторе распределительных щитов .
Эта система была приспособлена для удовлетворения индивидуальных требований к распределительным установкам.
Новые ALPHA AS модульная распределительная система включает пустой распределительный щит со съемной задней панелью, дверью, каркас со степенью защиты IP55, сборочные комплекты для индивидуальной сборки, а также широкий выбор аксессуаров

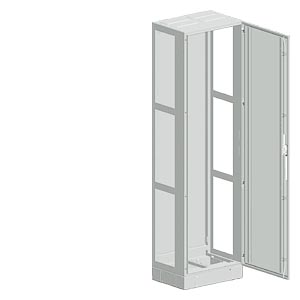

Шкафы
Материал: оцинкованный стальной лист покрашенный порошковым покрытием.
Толщина листа, степень защиты IP43/IP55: корпус 1,25 мм, двери 1 мм
Цвет: RAL 7035 (светло-серый), далее RAL цвета доступны по запросу

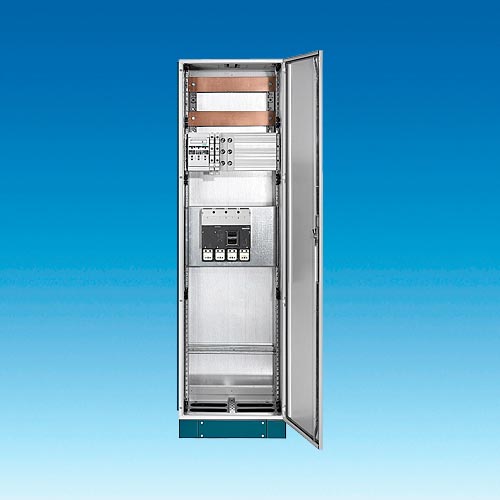

Сборочный комплект
Сборочный комплект выполнен из оинкованого стального листаи оснащен наборамидля различного оборудования такими как комутационные приборы и другие.
Максимальный коммутационный аппарат ,который может устанавливаться в ALPHA 630 - DIN напольный распределительный шкафэто Siemens аппараты номиналом до 630 A.
Размеры шкафов
Все размеры указаны в мм.
Высота: Внутренние размеры: 1800; внешние размеры с цоколем: 1950
Ширина (внутренний/внешний): 250/300, 500/550, 750/800, 1000/1050, 1250/1300
Глубина (внешняя): 400
Сборочные комплекты в панели-размер сетки , высота x ширина: 150 х 250
Особенности
Введение - Съемная задняя пластина для легкой установки
- Степень защиты IP55
- Класс безопасности 1 (защитный провод соединение)
- Простое планирование благодаря модульной конструкции
- Гибкое расширение с широкого ряда сборочных комплектов из ALPHA 630
- Большое пространство для монтажа проводов
- Простой монтаж благодаря модулям с быстродействующим замками
- Концепция системы в соответствии с DIN, EN и стандартов VDE
- Высокое качество чистовой обработки поверхности: распределительные щиты, сделанные из гальванизированной листовой стали с порошковым покрытием , компоненты системы из стального оцинкованного листа, оцинкованный
- Двери могут быть открываться справа или слева
- Угол открытия двери от 170
- Сменные системы запирания (аксессуары)
- Передняя крышка с быстродействующими замками
- Экологический и пригодный для переработки пластик
Область применения
Введение Шкафы ALPHA AS идеальное решение где требуеся шинная система для запитки каскадно соединенных напольных шкафов,
которые требуют большей глубины (например, в административном, коммерческом и промышленном здании). Он дополняет линейку Siemens напольных шкафов с монтажной глубиной 400 мм.Распределительный шкаф построен по модульной технологии и предназначен для установки различных монтажных комплектов ALPHA DIN для оборудования Сименс
Модульные распределительные щиты могут быть поставлены 1-го класса безопасности . Используя в сочетании с правильным фланцами, могут достичь, степень защиты IP55.
При помощи ограниченного количества монтажных комплектов возможно решит широкий круг вопросов по монтажу оборудования.
Возможна установка 40-mm, 60-mm и 185-mm шинных систем с сечением шин до 30 mm × 10 mm.
Модульное исполнение позволяет легко проектировать, конфигурировать, производить расчет стоимости а также выполнять монтаж.
Сборка комплектов, которые требуют только один-размер отвертки.
