Было

Управление освещением и жалюзи обычными электроустановочными устройствами

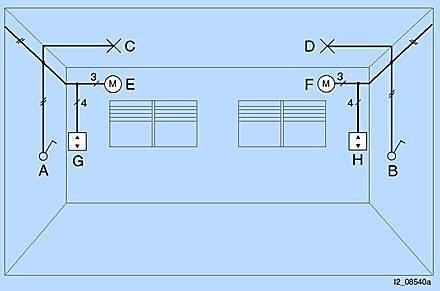

Пример электроинсталляции, включающей освещение и жалюзи с электроприводом:.

• Светильник (C) может включаться только выключателем (A)
• Светильник (D) может включаться только выключателем (B)
• Привод жалюзи (E) может управляться только выключателем (G)
• Привод жалюзи (F) может управляться только выключателем (H)

Преимущества:

• Стандартная технология

Недостатки:

• Отсутствие гибкости
• низкий комфорт (каждый источник обслуживается отдельным устройством)

Стало

Управление освещением и жалюзи с помощью GAMMA wave ("двунаправленной" системы радиоуправления)

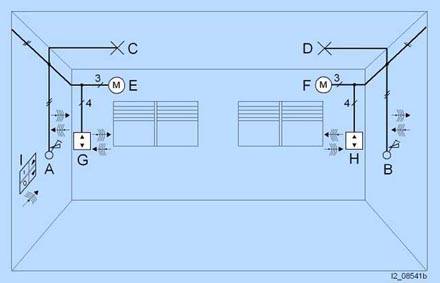

Переоснащение электроинсталляции для совместного управления освещением и жалюзи из различных точек.

Замена электрических частей обычных выключателей (A, B) на:

• электрическую часть универсального диммера sys
• клавишу UP 210 DELTA wave.

Замена обычных жалюзийных выключателей (G, H) на:

• электрическую часть устройчтва управления жалюзи sys
• клавишу жалюзи UP 211 DELTA wave.

В результате этого:

• световой поток светильников C и D может регулироваться из точек  A и/или B
• жалюзи E и F могут управляться из точек G и/или H.

Для создания дополнительных возможностей управления светильниками и жалюзи можно установить:

• настенный передатчик с автономным питанием Batterie wave UP 110 (I) с установленным на него
• двойным кнопочным выключателем instabus KNX/EIB.

Преимущества:

• гибкость
• комфорт
• возможность создания групп
• небольшое количество устройств/низкая стоимость
• простое и чистое дооснащение

Семейство устройств "wave", созданное на базе передовых технологий, можно прекрасно использовать при переоборудовании и расширении управляющих функций в помещениях существующих зданий.

Эти устройства позволяют максимально удобно реализовать беспроводное дистанционное управление фукнкциями коммутации, регулирования уровнями освещенности, управления жалюзи и сценариями.

Система работает в помехозащищенном диапазоне частот 868 MHz, который во многих странах зарезервирован для охранных систем и системных приложений. В одном сооружении (например, в отдельной квартире) друг с другом могут взаимодействовать до 64 устройств. При этом каждым радиоканалом исполнительного устройства могут управлять до 10 датчиков в разных группах.

К семейству устройств принадлежат: клавиша UP 210 DELTA wave для управления освещением, клавиша жалюзи UP 211 DELTA wave для управления приводом жалюзи и настенный передатчик с автономным питанием Batterie wave UP 110.

Клавиша  UP 210 DELTA wave и клавиша жалюзи UP 211 DELTA wave применяются в комбинации с электрическими частями sys универсальных диммеров и устройств управления жалюзи. Таким образом, возможно местное и дистанционное управление их электрическими частями, а также дистанционное управление связанными по радиоканалу дополнительтными электрическими частями sys универсальных диммеров и устройств управления жалюзи.

На настенный передатчик с автономным питанием Batterie wave UP 110 в качестве панели управления устанавливается одно- или двухклавишный кнопочный выключатель instabus KNX/EIB. Клавишами кнопочных выключателей электрические части sys универсальных диммеров и устройств управления жалюзи, на которые установлены клавиши UP 210 DELTA wave, могут дистанционно управляться в соответствии с предусмотренным применением.

Электрические части оснащены крепежными распорками, максимальная глубина которых составляет 32 мм. Это значительно облегчает монтаж в стандартную монтажную коробку для установки под штукатурку.
