Введение - Модули ввода-вывода IP65

Введение - Модули ввода-вывода IP65

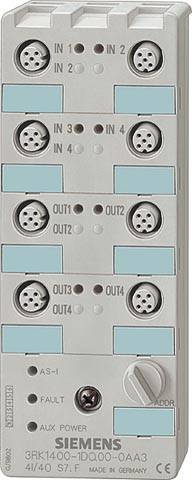

K60

K60

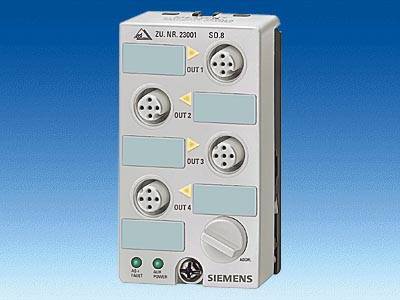

K45

K45

Компактные модули ведомых устройств AS-Interface имеют наиболее высокую сте­пень защиты (до IP 69K) и объединяют в своем составе дискретные, аналоговые и пневматические модули.

Каждый модуль состоит из двух частей: блока электроники и монтажной платы. Блок электроники содержит разъемы для подключения датчиков и исполнительных устройств, гнездо для установки сетевого адреса модуля, а также светодиоды индика­ции состояний и диагностики модуля.

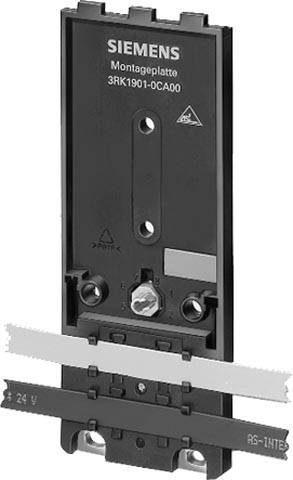

Монтажная плата содержит профилирован­ный паз для укладки кабеля AS-Interface и может крепиться на плоские поверхности винтами или уста­навливаться на профильную шину DIN.

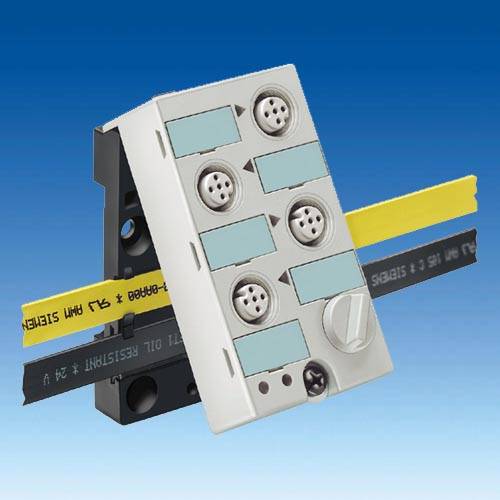

Блок электроники крепится на монтажной плате с помощью направляющих и одного винта. Во время затягивания винта происходит прокалывание изоляции кабеля и электронный модуль подключается к AS-Interface.

Серия модулей

Назначение

Ток дискретного выхода

Тип ведомого устройства

Назначение контактов

Вариант подключения

Заказной номер

Номер по каталогу

K60

8 входов/2 выхода

2 A

A/B

Специальное

M12

3RK2 400-1HQ00-0AA3



8 входов

--

Стандартное

Y-II

3RK1 200-0DQ00-0AA3



A/B

3RK2 200-0DQ00-0AA3



4 входа/4 выхода

2 A

Стандартное

3RK1 400-1DQ00-0AA3



Стандартное

3RK1 400-1CQ00-0AA3



1 A

Y-II

3RK1 400-1DQ01-0AA3



Стандартное

3RK1 400-1DQ03-0AA3



4 входа/3 выхода

2 A

A/B

Y-II

3RK2 400-1FQ03–0AA3



4 входа/2 выхода

Стандартное

3RK1 400–1MQ00-0AA3



4 входа

--

3RK1 200-0CQ00-0AA3



2x2 входа/2x2 выхода

1 A

Y

3RK1 400-1DQ02-0AA3



4 выхода

2 A

Y-II

3RK1100-1CQ00-0AA3



K45

4 входа

--

Стандартное

Стандартное

M12

3RK1 200–0CQ20–0AA3



M8 винтовой

3RK1 200–0CT20–0AA3



M8 с защелками

3RK1 200–0CU20–0AA3



A/B

M12

3RK2 200–0CQ20–0AA3



M8 винтовой

3RK2 200–0CT20–0AA3



M8 с защелками

3RK2 200–0CU20–0AA3



2 x 2 входа

Y

M12

3RK2 200–0CQ22–0AA3



2 входа/2 выхода

2 A

Стандартное

Стандартное

3RK1 400–1BQ20–0AA3



2 x (1 вход/1 выход)

0,2 A

Y

3RK1 400–0GQ20–0AA3



4 выхода

1 A

Стандартное

3RK1 100–1CQ20–0AA3



3 выхода

A/B

3RK2 100–1EQ20–0AA3



2 входа/2 выхода

2 A

3RK2 400–1BQ20–0AA3





Функции

Компактные модули K60 и K45 поддерживают исчерпываю­щий набор диагностических функций. Результаты диагностики отображаются светодиодными индикаторами на их фронталь­ных панелях. Текущие состояния модуля отображаются двумя светодио­дами или одним светодиодом, работающем в режиме непре­рывного или мерцающего излучения.

В модулях серии K60 используется три диагностических све­тодиода, в модулях серии K45 – один обычный и один 2-цвет­ный светодиод.

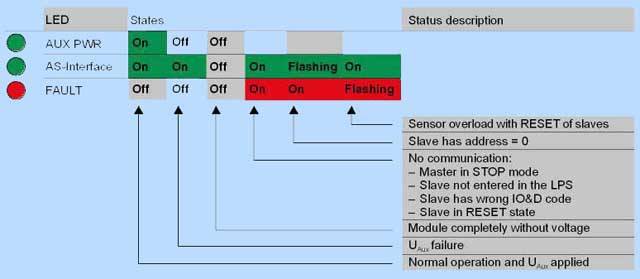

Диагностика в модулях серии К60

Диагностика в модулях серии К45
