Введение - Модули ввода-вывода IP20

Введение - Модули ввода-вывода IP20

Модули ввода-вывода со степенью защиты IP 20 предназна­чены для установки в шкафы управления или в силовые шкафы с коммутационной аппаратурой. В зависимости от тре­бований, предъявляемых к конкретной системе управления, для этой мели могут использоваться модули следующих се­рий:

  • Модули SlimLine S22.5 с шириной корпуса 22,5 мм
  • Модули SlimLine S45 с шириной корпуса 45 мм
  • Модули серии F90
  • Плоские модули

Все модули перечисленных серий могут монтироваться на стандартные профильные шины DIN или на стены и оснащены контактами для непосредственного подключения кабеля AS-Interface.



Серия

Состав

Молнтаж на 35 мм профильную шину по DIN EN 50 022

Настеный монтаж с использованием адаптера 3RP1 903

Дополнительные возможности

SlimLine S22.5
  • 4 дискретных входа
  • 4 дискретных выхода
  • 2 дискретных входа/ 2 дискретных выхода с замыкающими контактами
  • Модуль счета1)
  • Модуль контроля замыкания на землю

X

X

–

SlimLine S45
  • 4 дискретных входа/ 4 дискретных выхода с замыкающими контактами реле
  • 4 дискретных входа/ 4 дискретных выхода
  • 4 дискретных входа/ 3 дискретных выхода, ведомое устройство A/B

X

X

–

Модули серии F90
  • 4 дискретных входа/ 4 дискретных выхода, подключение внешних цепей через контакты под винт
  • 4 дискретных входа/ 4 дискретных выхода, подключение внешних цепей через соединитель Combicon
  • 16 дискретных входов

X

–

–

Плоские модули
  • 4 дискретных входа/ 4 дискретных выхода, подключение внешних цепей через контакты под винт

–

–

Встроенные приспособления для крепления винтами

1) Более подробная информация приведена в п. “Модули для реализации специальных функций” данной главы

Функции

Адресация

Установка сетевых адресов модулей SlimLineS22.5/S45, моду­лей серии F90 и плоских модулей выполняется с помощью прибора адресации 3RK1 904-2AB01, подключаемого к адрес­ному гнезду соответствующего модуля.

Светодиодная индикация

Модули серии SlimLine

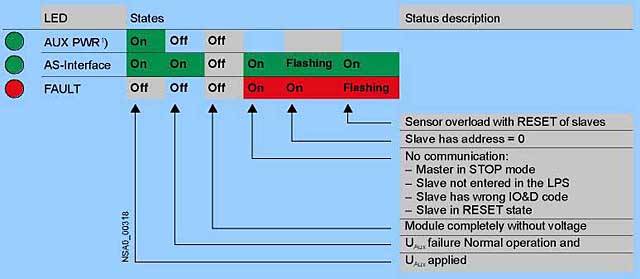

Модули серии SlimLine 22.5/45 оснащены светодиодами инди­кации состояний дискретных входов и выходов, а также двумя диагностическими светодиодами “AS-Interface” и “FAULT”. В модулях, имеющих встроенные дискретные выходы, дополни­тельно установлен светодиод “AUXPWR” для контроля нали­чия вспомогательного напряжения питания выходов UAUX.

Модули серии F90

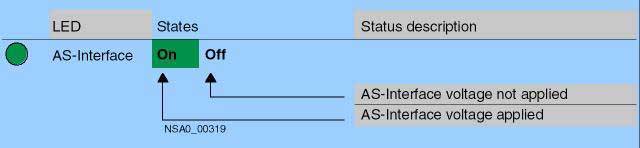

В модулях серии F90 (16I) помимо индикаторов состояний дискретных входов используется индикатор наличия напряжения питания AS-Interface.

Плоские модули и модули серии F90 (4I/4O)

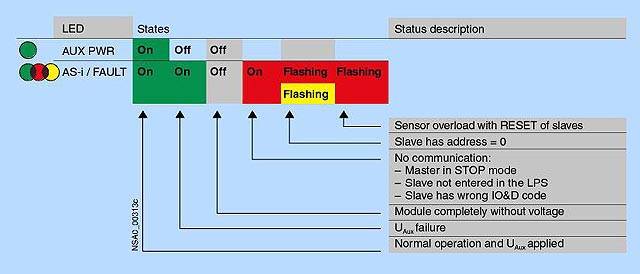

Плоские модули и модули серии F90 (4I/4O) оснащены 2-цветным диагностическим светодиодом, индикатором кон­троля напряжения питания UAUX и индикаторами состояний дискретных входов-выходов.
