Система ECOFAST – децентрализованная установка  со степенью защиты IP65

ECOFAST (Energy and Communication Field Installation System) - системное решение для децентрализации вне шкафов управления. Оно устанавливает новые стандарты в оборудовании машин и механизмов, установок с автоматизацией, коммутационных устройств и систем электроприводов. Центральная идея  - далеко идущая децентрализация, модульность установок, всесторонняя диагностика нижнего уровня компонентов.

Современные полевые шины и силовые шинные системы открывают новые возможности в разработке механизмов и строительстве предприятий. Системы, основанные на распределенных конфигурациях, просто адаптируются к различным задачам в промышленной автоматизации.

Если проанализировать все затраты на автоматизацию процесса, то в итоге можно получить существенные преимущества. Стандартизованное исполнение с высокой степенью защиты (IP65) позволяют получить экономию в процессе

• Конфигурации
• Соединения
• Монтажа
• Запуска
• Нормальной эксплуатации


Особенности

• ECOFAST  - это системное решение с всесторонним спектром автоматизации, приводов, установочных компонентов с высокой степенью защиты.
• Энергетические и информационные потоки распределяются и передаются по линиям ECOFAST.
• Для быстрого запуска, нормальной работы, устранения неисправностей параметры и команды управления передаются через сети PROFIBUS или AS-Interface.
• Инструмент конфигурации для проектирования силовой системы позволяет значительно лучше использовать время конфигурирования.
• При использовании инструмента для параметризации комфортабельно поддерживаются все информационные входы (входы данных) пускателей двигателей.
• ECOFAST соединяет все компоненты системы автоматизации стандартизованными соединителями для данных и энергии. ECOFAST, таким образом, составной компонент Totally Integrated Automation  и открыт для изготовителей и пользователей.
• Все интерфейсы в ECOFAST соответствуют стандарту DESINA.


Более короткие операции

С ECOFAST операции по подготовке предложений, планированию и разработке проектов механизмов и установок занимают меньше времени:

• Модульное планирование механизмов и установок.
• Создание предложения производится комбинированием уже готовых модулей.
• Более быстрое конструирование и установка.
• Исполнение с высокой степенью защиты не требует установки в шкаф.
• Использование предварительно собранных и проверенных функциональных блоков.
• Более быстрая установка на участке строительства.
• Элементы менее заметны на установке.


Быстрый запуск без проблем

ECOFAST поддерживает быстрый и безпроблемныйзапуск для систем автоматизации и электроприводов:

• Возможные источники ошибок сведены к минимуму применением стандартизованных интерфейсов и кабельных соединителей.
• Всесторонняя диагностика оборудования через сеть.
• Улучшенная электромагнитная совместимость, предназначенная для осуществления связи контактных устройств и приводов.


Высокая готовность установок

ECOFAST поддерживает высокую готовность сооружений:

• Сокращено время на быструю и надежную замену оборудования.
• Нет прерывания силовой линии и полевой шины при замене оборудования.
• Автоматическая параметризация после замены модулей.
• Всесторонняя информация о состоянии и диагностике.
• Передача рабочих параметров (например, величин тока или сигналов состояния)

Компоненты ECOFAST

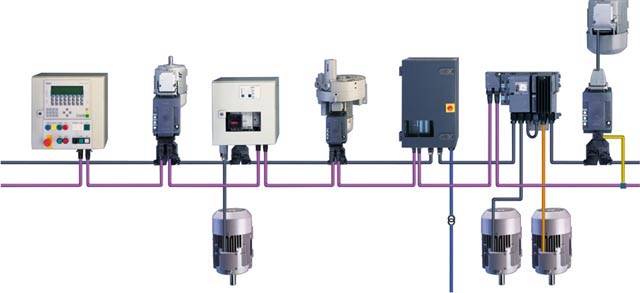

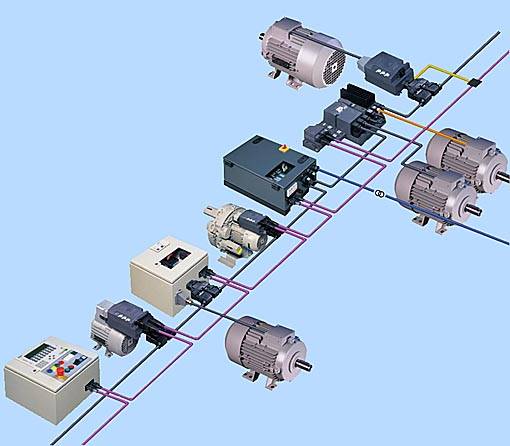

Взаимодействие компонентов ECOFAST

В системе ECOFAST доступны следующие компоненты:

• Вводной модуль (Power & Control модуль) (модуль питания и управления)
• Коммутирующие и управляющие устройства (реверсивные и нереверсивные пускатели, устройства плавного пуска, преобразователи частоты)
  • для установки рядом с двигателем или на нем
  • как отдельное устройство или как отдельное решение
• Устройства ввода/вывода
• Стандартные и специальные двигатели
• Установочные компоненты (кабели, соединители, и т.п. для коммуникации и электропитания)
• Программное обеспечение для параметризации и конфигурации

Инструмент для разработки ECOFAST ES и инструмент для параметризации Switch ES

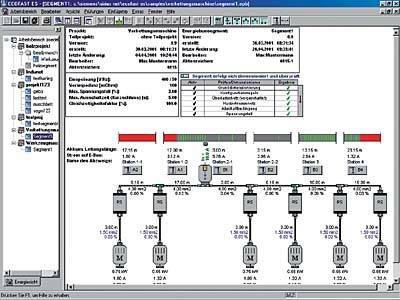

Инструмент для конфигурации ECOFAST ES

Инструмент для параметризации Switch ES

Программное обеспечение ECOFAST ES и Switch ES поддерживают конфигурацию и параметризацию в системе ECOFAST.

ECOFAST ES является мощным, легким в использовании инструментом конфигурации, который используется для проектирования и тестирования энергетических систем различных установок.

Switch ES используется для параметризации и диагностики пускателей двигателей (отдельно стоящие устройства) в системе ECOFAST.

Дизайн

Сетевая топология ECOFAS

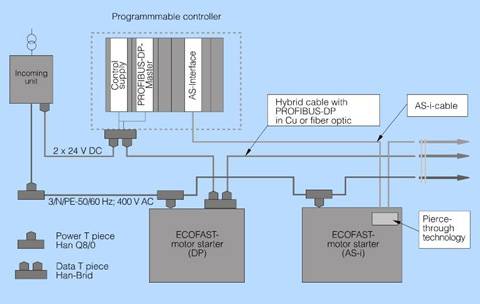

Блок-схема топологии сети ECOFAST

Включены следующие сетевые конфигурации:

• Силовой кабель 4 мм²/ 2.5 мм² с/без Han Q8/0 силовой T части
• Кабель данных Han-Brid с интегрированным вспомогательным напряжением  2 x 24 В и PROFIBUS DP протоколом, в обычной медной или оптико-волоконной технологиях
• Кабель AS-Interface с прокалывающим изоляцию методом подключения и интегрированным вспомогательным напряжением

Краткий обзор интерфейса

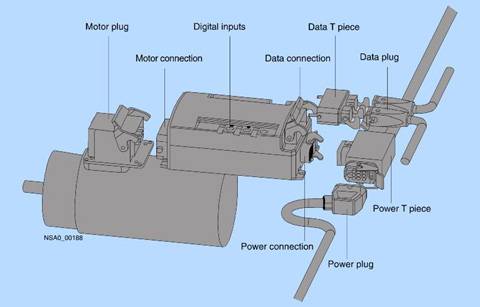

Краткий схематический обзор интерфейса на примере пускателя двигателя

Все интерфейсы для коммуникации и электропитания являются стандартизованной системой, выполненной в соответствии с требованиями DESINA.

Коммуникация по сети PROFIBUS DP

• Гибридный кабель для PROFIBUS DP (отключаемое и не отключаемое вспомогательное напряжение)
• Использование кабельных соединителей HanBrid
• Передача данных по  RS 485 или FO (оптическим каналам)
• T-образный  соединитель для исключения прерываний (для RS 485)

Коммуникация через AS-Interface

Подключение с использованием метода прокалывания изоляции.

Энергетическая шина

• Соединение через HanQ8/0 соединители
• Силовые T-образные соединители с исключением разрыва сети

Подключение двигателей

• Подключение через HanQ8/0 или Han10e кабельные соединители на коммутируемых устройствах
• Подключение через HanDrive/10e штепсельный соединитель на двигателе

Приводы/датчики (Actuators/sensors)

Подключаются через M12 круглый кабельный соединитель

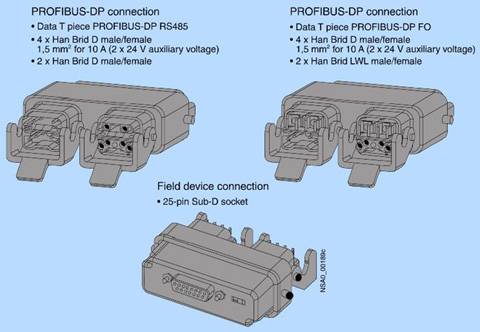

Т-образные соединители для шины данных

Т-образные соединители для шины данных

Т-образные соединители для шины данных подключают отдельные полевые устройства к PROFIBUS DP. Они определяют среду передачи (FO или RS 485)для полевых устройств. Сами полевые устройства нейтральны по отношению к способу передачи данных. Существуют два T-образных соединителя в системе ECOFAST:

• Т-образные соединители для PROFIBUS DP с медными кабелями (PROFIBUS DP RS 485) и 2 x 24 В вспомогательным напряжением (отключаемые и не отключаемые)
• Т-образные соединители для PROFIBUS DP с оптоволоконным кабелем (PROFIBUS DP FO) и 2 x 24 В вспомогательным напряжением (отключаемые и не отключаемые)

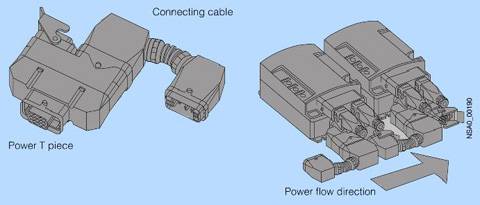

Силовые T-образные соединители

Силовые T-образные соединители

Силовые T-образные соединители соединяют компоненты системы автоматизации с силовой шиной. Это гарантирует, что силовая шина не будет отключена (прервана) при отключении какого-либо компонента (модуля, устройства...)
