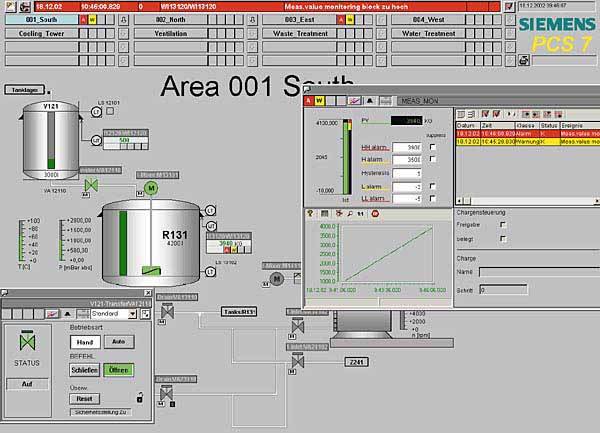

 Пример визуализации на экране операторской станции PCS7 Система оперативного управления SIMATIC PCS 7 поддерживает широкий спектр функций человеко-машинного интерфейса, обеспечивающих доступ оператора к управлению технологическим процессом. Архитектура системы оперативного управления SIMATIC PCS 7 отличается высокой гибкостью и охватывает широкий спектр решений: от однопользовательской системы с одной инженерной станцией/ станцией оператора до структур клиент/ сервер, объединяющих множество станций операторов (OS) и инженерных станций (ES). Системное программное обеспечение станций операторов масштабируется по количеству обслуживаемых производственных процессов: - 250, 2000, 3000 или 5000 PO для станции однопользовательской системы (OS Single Station).
- 250, 2000, 3000, 5000 или 8500 PO для OS-сервера.
Количество производственных объектов, обслуживаемых существующей станцией, может увеличиваться за счет установки соответствующего программного обеспечения.
|
Технические данныеОпределения | | | | Объект процесса (PO) | Объект процесса (PO) является синонимом исполнительного блока с приблизительно 30 OS переменными(тегами). Служит для оценки потока данных между системой автоматизации и операторской станцией. | | OS переменная | OS переменная это зарезервированная в основной памяти ячейка, используемая для наблюдения и управления, чье значение обменивается с системой автоматизации (AS) | | Точка измерения | Точкой измерения является функциональный блок или/и функция (напр. TIRCAS+: индикация температуры, регистрация, управление, пределы и точки переключения) rнеобходимые для автоматизации и задач управления переменными процесса (напр. температура, уровень наполнения). Она имеет по крайней мере одно физическое измерение и дает эффективные средства для наблюдения, оценки и осуществлении управляющих воздействий. В SIMATIC PCS 7, точки измерения представляются CFC планами для объектов автоматизации, напр. управление уровнем, также как и сопутствующими faceplates и блоки символов для визуализации и управления через операторскую станцию. Количество OS переменных, принадлежащих точке измерения зависит от ее типа и от соответствующих задач управления процессом. В среднем точка измерения включает в себя около 50 переменных, где двигатели, клапана и т.п. требуют меньше, а дозаторы, контроллеры и т.п. требуют больше переменных. |
| Объекты процесса | Точки измерения | OS переменные | | 250 | 160 | 8,192 (8K) | | 2.000 | 1.300 | 65,536 (64K) | | 3.000 | 2.000 | 102,400 (100K) | | 5.000 | 3.000 | 153,600 (150K) | | 8.500 | 5.000 | 262,144 (256K) |
OS конфигурация | | | | Макс. число OS серверов/ пар серверов | 12 | | Макс. число систем автоматизации на OS сервер / пару серверов | 64 | | Макс. число OS клиентов в мульти клиентском варианте 1) (на одну мультиклиентскую систему) | 32 | | Макс. число мониторов на одну операторскую станцию в многоканальном варианте | 4 | | Макс. число OS областей | 64 | | Количество faceplates на одно окно | 1 to 16 (регулируемый) | | Количество кривых на одно окно кривых | 10 | | Время переключения OS областей(100 объектов) | < 2 s | | Макс. число переменных/объектов процесса: | | - на OS одноместную станцию
| 150K / 5,000 POs | | | 256K / 8,500 POs | | Макс. число конфигурируемых визуализаций на сервер | 50.000 | | Количество точек измерения | | - на OS одноместную станцию
| прибл. 3,000 | | | прибл. 5,000 | - на многопользовательскую систему
| прибл. 60,000 | | Высокопроизводительная система архивации
(циклический буфер), на базе Microsoft SQL сервере, для: | | - Архивирование в OS сервере
| прибл. 1,000/s | - Архивирование в архивном сервере
| прибл. 5,000/s | | | Постоянная загрузка прибл. 10/s
Пик сообщений прибл. 3,000 / 4 s | | Макс число архивируемых переменных (с архивным сервером) | 80.000 |
1) Если каждый OS клиент имеет доступ ко всем OS серверам/паре серверов |
