Введение - CD-K Система - 25 ... 40 A

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Конструктивное исполнение

Низковольтная распределительная и управляющая сборка прошедшая типовые испытания (TTA)

IEC 60439-1 и EN 60439-1 (VDE 0660 часть 500)
IEC 60439-2 и EN 60439-2 (VDE 0660 часть 502)

Степень защиты

Высокая степень защиты в стандартном исполнении IP54

Компоненты

(1) Прямые секции

3-, 4- и 5- проводная система
Степень защиты IP54
Точки отвода с одной стороны:
- 2 или 3 точки отвода с шагом 1 м
- 5 точек отвода с шагом 0.5 м
Точки отвода с двух сторон:
- 2, 3 или 5 точек отвода с шагом 1 м
- 2, 3 или 5 точек отвода с шагом 0.5 м
2 м или 3 м длина
Штекерное соединение
Точки отвода могут кодироваться

(2) Блоки подачи питания

Вводные блоки подачи питания
Концевые блоки подачи питания

(3) Аксессуары

Крепежный кронштейн
Подвесной крюк
Подвесной кронштейн
Фиксатор кабеля
Комплект кодировки

(4) Отводные блоки

3-полюсные, 10 A и 16 A; Lx, возможность выбора между L1, L2, L3 перестановкой контактов; с N и PE
5-полюсные, 10 A и 16 A; L1, L2, L3, N, PE

(5) Концевой фланец

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

(Image with view of components)

Особенности

Снижение стоимости проектных работ за счет простоты конструирования
Быстроразъемные штекерные соединения для быстроты сборки
Отводные блоки подключения расположены с двух сторон, тем самым оптимизируют нагрузку шинопровода
Уравновешенная электрическая нагрузка проводников посредством подключения равного количества отводных блоков к каждой отдельной фазе
Отводные блоки позволяют гибко и оперативно перемещать нагрузку (также и при запитанной линии).

Дизайн

Прямые секции

Прямые секции производятся 2 м и 3 м длины. Они состоят из прямоугольной, оцинкованной, металлической оболочки, окрашенной в светло серый цвет.

Также они включают в себя следующие линии проводников с одной или двух сторон:

2 проводника L1 + N (PE = оболочка)
3 проводника L1 + L2 + N (PE = оболочка)
4 проводника L1 + L2 + L3 + N (PE = оболочка)

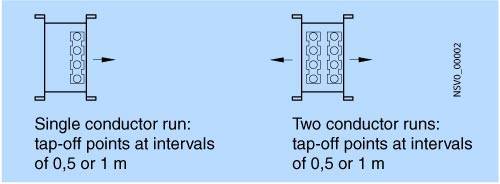

На прямой секции отводные точки подключения могут быть расположены с шагом 0.5 м или 1 м.

Оболочка прямой секции является PE проводником. Доступны три типоразмера: 2 × 25 A, 30 A и 40 A. Все прямые секции имеют защищенные от касания отводные точки подключения, на них могут быть дополнительно установлены кодирующие комплекты.

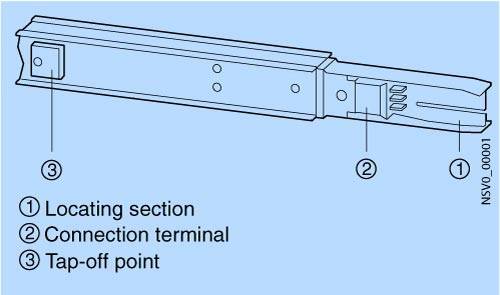

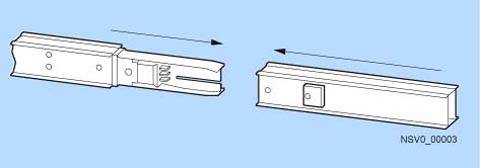

Метод соединения

Прямые секции включают в себя фидерную и фланцевую часть, сборка происходит без использования инструментов, напрямую стыкуя секции.

Соединение РЕ устанавливается автоматически, когда стыкуются две оболочки.

Блокировочный механизм с двумя фиксаторами предупреждает ослабление соединения между прямыми секциями, блоками подвода питания и фланцами.

Нет необходимости в компенсации растяжения.

Концевой фланец

Этот фланец необходим для защиты от прямого касания в конце линии шинопровода. Фланец пригоден для использования во всех системах CD.

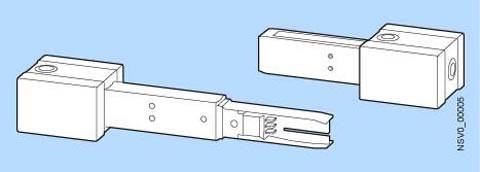

Блоки подачи питания

Доступны в двух исполнениях:

Вводной блок подачи питания для 2 × 25 A, 30 A и 40 A,
Концевой блок подачи питания для 2 × 25 A, 30 A и 40 A.

В поставку одного блока подачи питания стандартно включен один концевой фланец.

Подвод кабеля с трех сторон. Используйте пластиковые кабельные сальники M25 или M32 ( стандартно в поставку не включены).

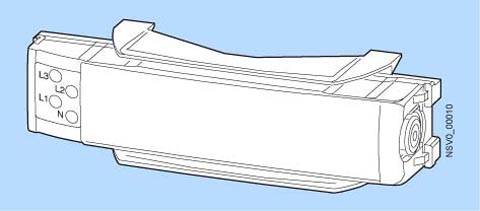

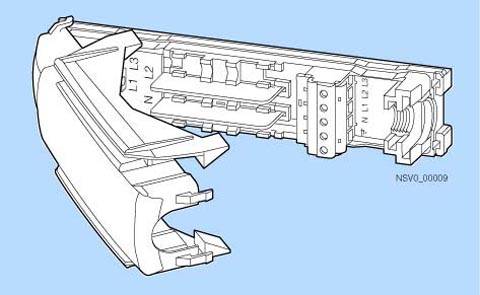

Отводные точки подключения

Точки подключения пригодны для установки в них отводных блоков.

Отводные блоки доступны в следующем исполнении:

3-полюсные и 5-полюсные без держателей предохранителей с не содержащим галогены огнестойким кабелем.

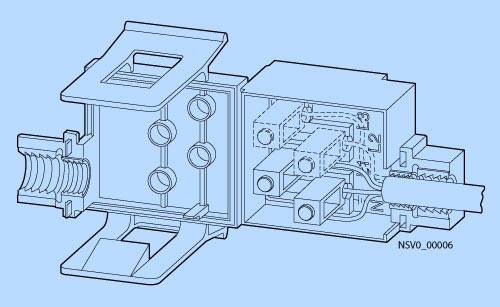

3-полюсные и 5-полюсные без держателей предохранителей с клемным терминалом и пластиковым кабельным сальником M20.
3-полюсное исполнение с держателем под цилиндрические предохранители 8.5 mm х 31.5 mm тип gG (IEC) и тип gL (VDE), с не содержащим галогены огнестойким кабелем.
3-полюсное и 5-полюсное исполнение с держателем под один или три цилиндрических предохранителя 8.5 mm x 31.5 mm тип gG (IEC) и тип gL (VDE); с клемным терминалом и пластиковым кабельным сальником.

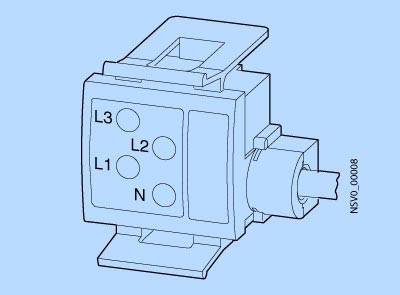

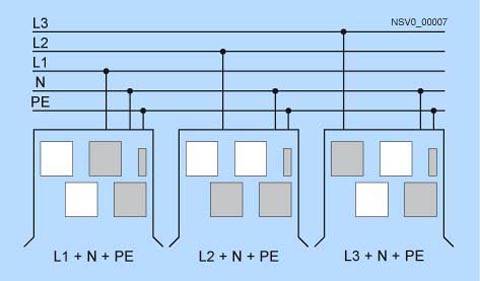

3-полюсные отводные блоки имеют сменные разъемы подключения, они могут подключаться к L1, L2 или L3.

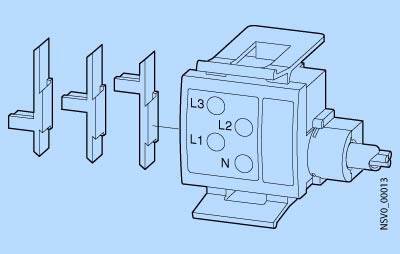

Подключение к фазам может быть легко изменено переносом контактов в другой терминал.

В 5-полюсных отводных блоках замену фаз выполнить невозможно.

Чередование фаз на отводном блоке промаркировано с внешней стороны.

К клемному терминалу отводного блока допускается подключение кабеля сечением до 2.5 mm².

Конфигурация [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Конфигурация

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Технические данные

Основные технические данные

Тип	CD
Стандарты и технические требования	IEC 60439-1, EN 60439-1 (VDE 0660 часть 500); IEC 60439-2, EN 60439-2 (VDE 0660 часть 502)
Окружающая среда
Климатическая устойчивость	Теплая влажная среда, постоянная, согласно IEC 60068-2-78; Теплая влажная среда, циклическая, согласно IEC 60068-2-30
Температура окружающей среды	-5 ... +40 °C
Степень защиты IEC 60529, EN 60529	IP54
Монтажная позиция	Горизонтально; точки отвода сбоку
Материал
Оболочка шинопровода	Оцинкованная, окрашенная листовая сталь
Проводники	Покрытые оловом изолированные круглые медные проводники

Тип		CD-K-1302	CD-K-1303	CD-K-1304	CD-K-2254	CD-K-1402	CD-K-1403	CD-K-1404
Электрические характеристики
Номинальное напряжение изоляции U_i	AC/DC V	400/400
Категория перенапряжения / степень загрязнения		III/3
Номинальное рабочее напряжение U_e	AC V	400
Частота	Hz	50 ... 60
Номинальный ток I_e	A	30	30	30	2 × 25	40	40	40
Сопротивление проводников участка секции при 50 Hz и температуре шин 20 °C
Активное сопротивление R₂₀	mΩ/m	5.79	5.79	5.79	4.56	3.55	3.55	3.55
Реактивное сопротивление X₂₀	mΩ/m	0.26	0.26	0.26	0.15	0.40	0.40	0.40
Полное сопротивление Z₂₀	mΩ/m	5.80	5.80	5.80	4.56	3.57	3.57	3.57
Сопротивление проводников участка секции в случае неисправности
AC активное сопротивление R_F	mΩ/m	8.24	8.24	8.24	7.50	5.61	5.61	5.61
Реактивное сопротивление X_F	mΩ/m	0.44	0.44	0.44	0.32	0.80	0.80	0.80
Полное сопротивление Z_F	mΩ/m	8.25	8.25	8.25	7.51	5.67	5.67	5.67
Сопротивление PEN согласно IEC 60909, EN 60909 (VDE 0102)
Активное сопротивление R₀, фаза N	mΩ/m	24.24	24.24	24.24	18.59	14.85	14.85	14.85
Реактивное сопротивление X₀, фаза N	mΩ/m	1.77	1.77	1.77	0.82	0.99	0.99	0.99
Полное сопротивление Z₀, фаза N	mΩ/m	24.30	24.30	24.30	18.61	14.88	14.88	14.88
Активное сопротивление R₀, фаза PE	mΩ/m	12.00	12.00	12.00	13.49	9.87	9.87	9.87
Реактивное сопротивление X₀, фаза PE	mΩ/m	1.80	1.80	1.80	0.82	1.02	1.02	1.02
Полное сопротивление Z₀, фаза PE	mΩ/m	12.13	12.13	12.13	13.52	9.92	9.92	9.92
Устойчивость к току к.з.
Номинальный выдерживаемый импульсный ток I_pk	kA	2.4	2.4	2.4	3.0	3.6	3.6	3.6
Номинальный кратковременно допустимый ток I_cw(t = 1 s)	kA	0.56	0.56	0.56	0.69	0.85	0.85	0.85
Номинальный кратковременно допустимый ток I_cw(t = 0.1 s)	kA	1.6	1.6	1.6	2.0	2.4	2.4	2.4
Колличество проводников		2	3	4	2 × 4	2	3	4
Сечение проводников
L1, L2, L3	mm²	3.2	3.2	3.2	4.0	5.0	5.0	5.0
N	mm²	3.2	3.2	3.2	4.0	5.0	5.0	5.0
PE (оболочка), CU	mm²	11	11	11	11	11	11	11
Материал проводников		Cu
Пожарная нагрузка	kWh/m	0.1	0.15	0.201	0.48	0.12	0.18	0.24
Максимальная термическая нагрузка	A²s × 10³	310	310	310	470	720	720	720
Максимальное расстояние между точками крепления при нормальной механической нагрузке	m	3	3	3	3	3	3	3
Отводные блоки
Отводные точки подключения	С каждой стороны через 0.5 m, попарный отвод через каждые 1 m или 0.5 m; max. 16 A
Отводной блок	3 и 5-полюсные; без или с установленным кабелем; Без или с держателем цилиндрических предохранителей 8.5 mm × 31.5 mm, категория gG или gL (быстродействующие). Отводные блоки имеют категорию нагрузки AC-20B согласно IEC 60947-3. PE первым замыкается в процессе установки и размыкается последним в процессе деинсталляции.

Сечение кабеля

Обозначение, тип	L1, L2, L3		N		PE
	Min. mm²	Max. mm²	Min. mm²	Max. mm²	Min. mm²	Max. mm²
Вводной блок подачи питания
CD-K-…-EA	2.5	6 (f), 10 (m,e)	2.5	6 (f), 10 (m,e)	2.5	6 (f), 10 (m,e)
Концевой блок подачи питания
CD-K-…-EE	2.5	6 (f), 10 (m,e)	2.5	6 (f), 10 (m,e)	2.5	6 (f), 10 (m,e)

e = цельный, f = многожильный с концевым наконечником, m = многожильный

Дополнительно

Установка под полом

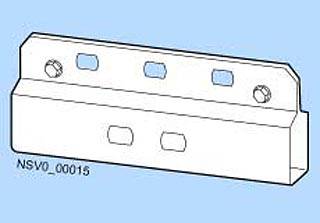

Крепежный кронштейн для установки под полом

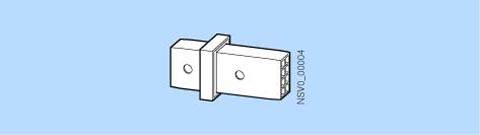

Кодирование

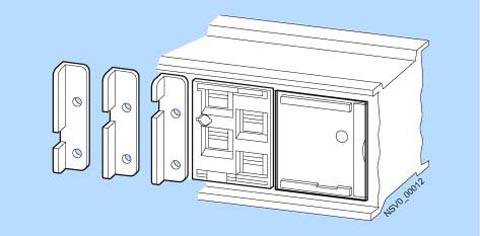

Кодировка может быть использована для различного напряжения и частоты. Она может быть установлена на секцию CD‑K‑... и отводной блок CD‑K‑A... . Доступны три комплекта кодировки: CD‑K1 (K2, K3)

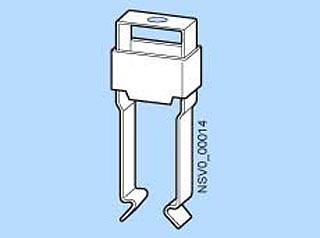

Подвес

Профиль прямой секции позволяет крепить подвесной и крепежный кронштейн в любой точке секции.

Крепежный кронштейн для прямых секций и подвесной кронштейн для светильников максимально до 20 kg (5-фальц безопасность соответственно DIN 49980). Для более аккуратного центрирования используется пластина CD-GP с нарезанной резьбой.

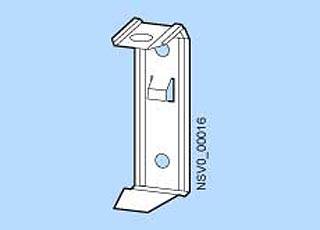

Крепежный кронштейн для подвеса прямых секций и для увеличения механической жесткости в точках подключения.

С-образный крепежный кронштейн для крепления прямых секций и светильников ( для светильников максимально до 20 kg 5-фальц безопасность согласно DIN 49980). Также позволяет позже проложить кабель по системе. С-образный кронштейн должен использоваться только для сбалансированной нагрузки, не для концентрированной нагрузки.

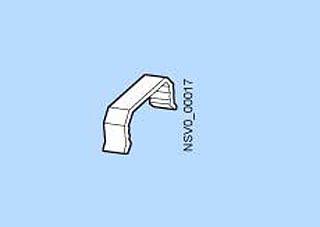

Кабель, который прокладывается по прямой секции, должен быть зафиксирован кабельным фиксатором.
