Введение

Разделы

Введение - BD2 Система - 160 ... 1250 A

Введение - BD2 Система - 160 ... 1250 A

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Конструктивное исполнение

Низковольтная распределительная и управляющая сборка прошедшая типовое испытание (TTA)

  • IEC 60439-1 и EN 60439-1 (VDE 0660 часть 500)
  • IEC 60439-2 и EN 60439-2 (VDE 0660 часть 502)

Степень защиты

  • Высокая степень защиты IP54 для использования в тяжелых промышленных условиях

Компоненты

(1) Прямые секции

  • С или без противопожарной вставкой
  • Степень защиты IP52, или IP54 с аксессуарами (IP55 по запросу)
  • 5-проводная система
  • Стандартная длина 3.25 m, 2.25 m и 1.25 m
  • Опциональные длины от 0.5 m до 3.24 m
  • Отводные точки подключения
    • Без точек подключения
    • С двух сторон, с шагом  0.25 или 0.5 m по отношения к друг другу
  • Противопожарные вставки: класс огнестойкости S90 и S120 согласно DIN 4102 листы 2 по 4

(2) Блоки подачи питания

  • Вводной или концевой блок подачи питания
  • Центральный блок подачи питания
  • Степень защиты IP54 (IP55 по запросу)
  • Терминал под болт
  • Подвод кабеля с 1, 2 или 3 сторон
  • Распределительный щит блока подачи питания

(3) Соединительные элементы

  • Установка на ребро или в плоскости
  • С или без противопожарной вставки
  • Степень защиты IP52, или IP54 с аксессуарами (IP55 по запросу)
  • L секция стандартный или опциональный угол
  • Z секции
  • T секции
  • K секции
  • Гибкие соединительные элементы

(4) Отводные блоки

  • Степень защиты IP54 (IP55 по запросу)
    • До 25 A
    • Литая пластиковая оболочка
    • Двойная антиповоротная функция
    До 63 A
    • Оболочка из гарячеоцинкованной  листовой стали, покрытой порошковой краской
    • Двойная антиповоротная функция
    До 125 A
    • Оболочка из гарячеоцинкованной листовой стали, покрытой порошковой краской
    • Корректное рабочая последовательность гарантирована конструктивным исполнением
    • Двойная антиповоротная функция
    До 400 A
    • Оболочка из гарячеоцинкованной листовой стали, покрытой порошковой краской
    • Отводной блок поделен согласно функциям
    • Оболочка для защитных аппаратов
    • Оболочка для токосъемников
    • Двойная антиповоротная функция

Дополнительные аппаратные блоки

  • Степень защиты IP54 (IP55 по запросу)
  • Для приборов  8 модульной ширины (MW)
  • С или без элемента установки компонентов, закрываемого окрашенной крышкой

(5) Аксессуары

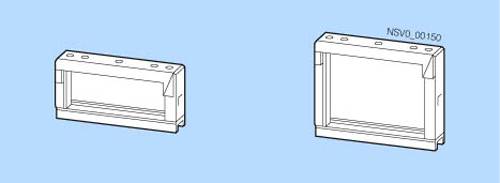

  • Концевой фланец
  • Для степени защиты IP54
    • Фланец для монтажной позиции на ребро
    • Фланец для монтажной позиции в плоскости
    • Фланец для вертикальной монтажной позиции
  • Для фиксации

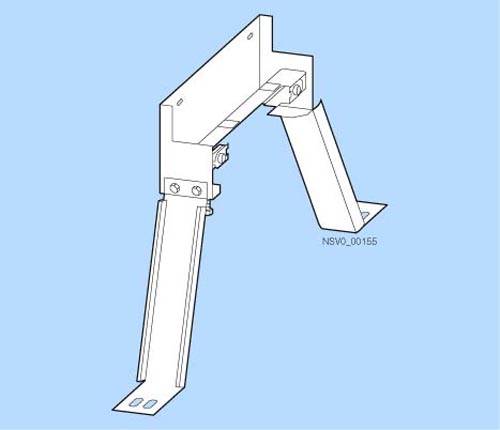

    • Универсальный крепежный кронштейн для крепления на ребро или в плоскости
    • Элементы крепления для вертикальной линии, для крепления к стене или потолку
  • Клемный терминал



Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

(Image with view of components)

Особенности

  • Быстрое, наглядное проектирование
  • Экономящая время, эффективная сборка
  • Надежное, безопасное эксплуатирование
  • Гибкая модульная система с простыми решениями для каждой прикладной задачи
  • Предварительное проектирование распределения энергии возможно без точной информации о архитектуре здания заказчика
  • Быстрая готовность к вводу в эксплуатацию за счет быстроты монтажа
  • Инновационная конструкция: не нет необходимости в использовании компенсационных секций
  • На отводной блок и точку подключения на заводе может быть установлена кодировка
  • Возможно опломбирования

Дизайн

Прямые секции

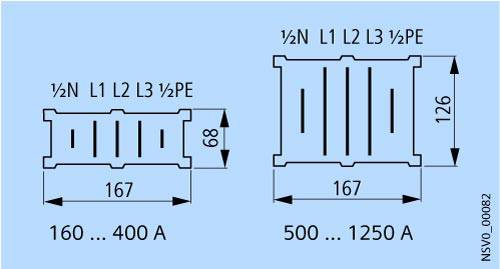

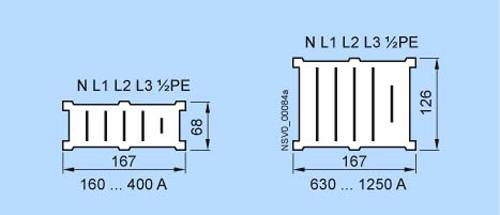

Передача энергии по медным и алюминиевым шинам покрытым оловом и никелем.

Низкое полное сопротивление и большая площадь сечения  ограничивают тепловые потери.

Как результат, низкие потери передачи энергии и падения напряжения.

Оболочки

Оболочка состоит из окрашенной,  листовой, оцинкованной стали. Цвет: светло серый RAL 7035.

Стандартная степень защиты IP52. Повышение до IP54 с помощью дополнительных принадлежностей.

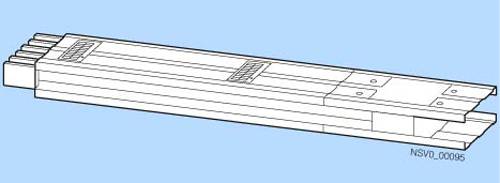

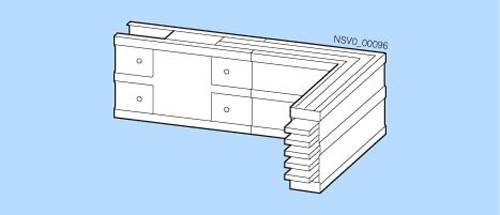

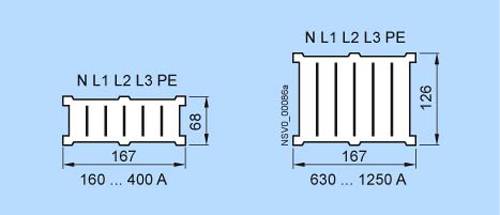

BD2A-1, BD2C-1 прямые секции

BD2A-2, BD2C-2 прямые секции

BD2A-3, BD2C-3 прямые секции, BD2A-..., BD2C-... соединительные элементы и блоки подачи питания

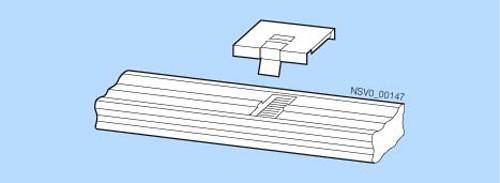

Отводные точки подключения

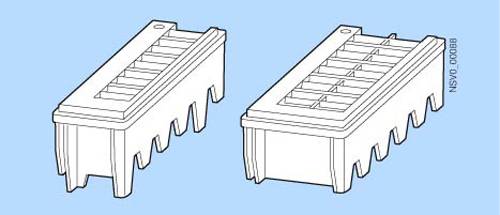

Слева: Точка подключения для  BD2.-160 по BD2.-400
Справа: Точка подключения для BD2.-500 по BD2.-1250

Опора шин и отводная точка подключения из секции.

Замыкающийся с опережением и размыкающийся с запаздыванием РЕ контакт на отводном блоке обеспечивает принудительное открытие или закрытие отводной точки подключения.

По запросу на заводе на отводную точку и отводной блок  может быть установлена кодировка. Возможно опломбировать.

BD2-AK1... и BD2-AK4… отводные блоки подключаемые ко всем системам,
BD2-AK5... отводные блоки только для систем от 500 A.

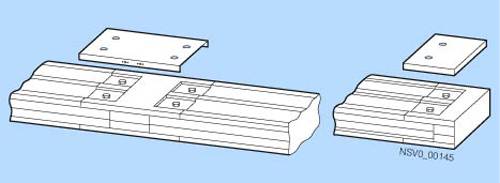

Соединение

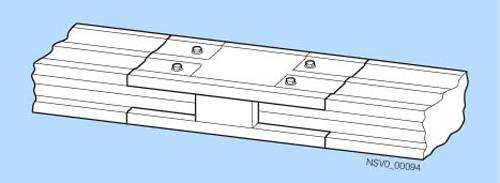

Прямые секции соединяются быстро и надежно через фиксирующий терминал.

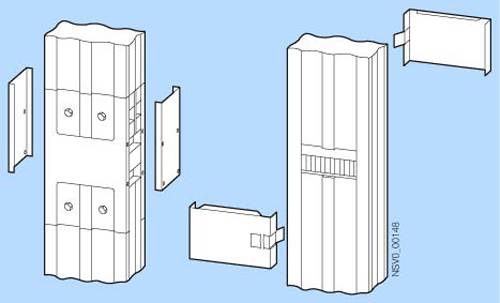

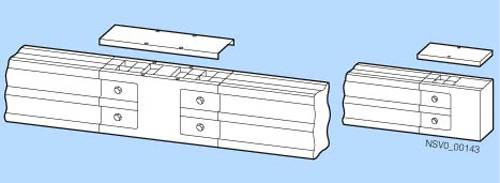

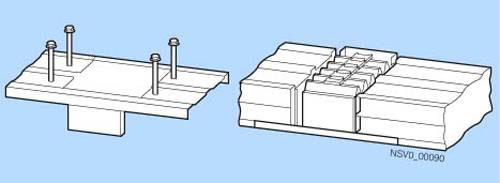

Слева: Фланцевая крышка
Справа: Клемный терминал

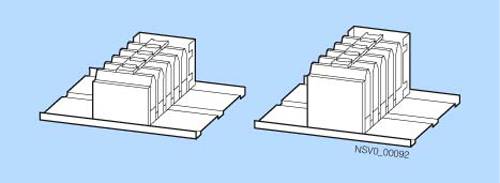

Фиксирующий терминал

Свойства:

  • Равномерное крепежное давление гарантирует надежное крепление для всех пяти шин. Быстрый монтаж до 400 А с фиксирующим терминалом, от 500 А до 1250 А с болтовым терминалом.
  • Встроенная компенсация расширения  поглощает тепловое расширения шин.
  • Терминал может быть подтянут с помощью стандартных инструментов.
  • Два типоразмера доступны для всей системы.
  • Фиксирующий терминал поставляется как интегрированная часть прямых секций.

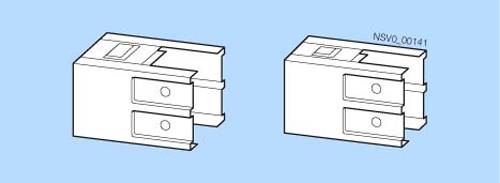

Слева: BD2-400-SK для 160 по 400 A
Справа: BD2-1250-SK для 500 по 1250 A

Четыре болта обеспечивают механическое соединение между оболочкой и терминальной сборкой.

Прямые секции

Оборудование

Прямые секции доступны в следующем исполнении:

  • без отводных точек подключения
  • с отводными точками подключения с двух сторон с шагом 0.5 m, смещенные на 0.25 m (BD2.-2, BD2.-3) и с шагом 1 m, смещенные на 0.5 m (BD2.-1).

Один фиксирующий терминал включен в стандартную поставку.

Могут быть установлены противопожарные вставки (смотрите “Проектирование - Противопожарные вставки”).

Доступны секции следующей длины:

  • 3.25 m
  • 2.25 m
  • 1.25 m
  • Опциональной длины

Количество отводных точек подключения

Длина, м

Точки подключения с двух сторон

1.25 ... 2.25

2 ... 8

2.26 ... 3.25

4 ... 12

На опциональных длинах, может быть невозможно установить отводные блоки во все отводные точки подключения.

Соединительная и переходная секция

Оборудование

Гибкие медные шины для гибких соединительных секций.

L секция с предварительно выбираемыми  углами доступны в исполнении с фиксированным углом  90°  или в значения диапазона от 85° до 175° с шагом 5 ° .

Все  L и Z секции доступны с

  • стандартная длинна колена 0.36 m
  • одно или два колена переменной длины от 0.36 m до 1.25 m.

Соединительные и переходные секции поставляются с одним фиксирующим терминалом.

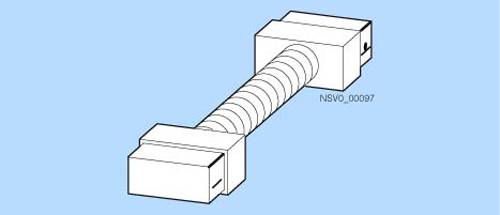

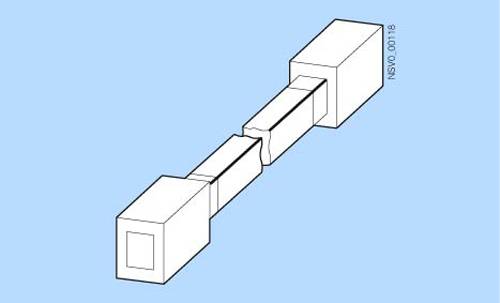

Гибкие соединительные элементы

BD2-...-R

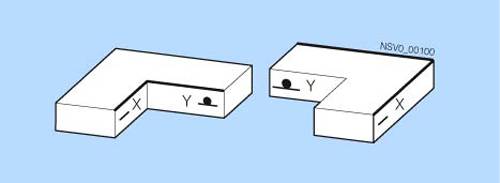

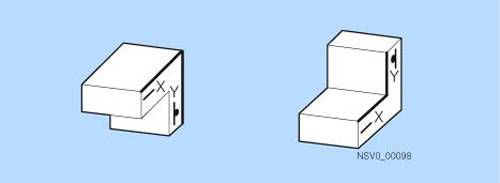

L секции

Слева: BD2.-...-LH, BD2.-...-LH-X*, BD2.-...-LH-Y*, BD2.-...-LH-X*/Y*
Справа: BD2.-...-LV, BD2.-...-LV-X*, BD2.-...-LV-Y*, BD2.-...-LV-X*/Y*

Слева: BD2.-...-LR, BD2.-...-LR-X*, BD2.-...-LR-Y*, BD2.-...-LR-X*/Y*
Справа: BD2.-...-LL, BD2.-...-LL-X*, BD2.-...-LL-Y*, BD2.-...-LL-X*/Y*

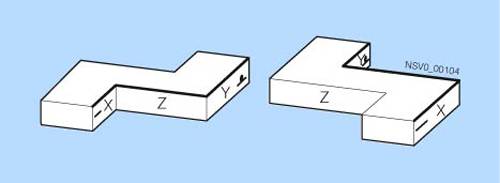

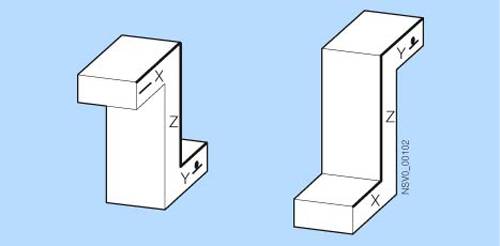

Z секции

Слева: BD2.-...-ZH-Z*, BD2.-...-ZH-X*/Y*/Z*
Справа: BD2.-...-ZV-Z*, BD2.-...-ZV-X*/Y*/Z*

Слева: BD2.-...-ZR-Z*, BD2.-...-ZR-X*/Y*/Z*
Справа: BD2.-...-ZL-Z*, BD2.-...-ZL-X*/Y*/Z*

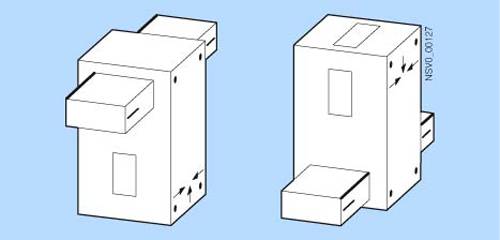

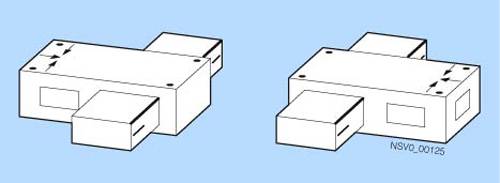

T секции

Слева: BD2.-...-TH
Справа: BD2.-...-TV

Слева: BD2.-...-TR
Справа: BD2.-...-TL

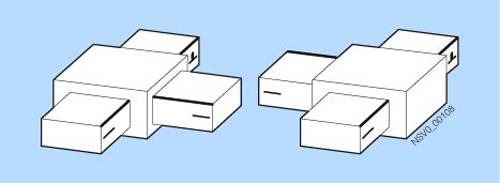

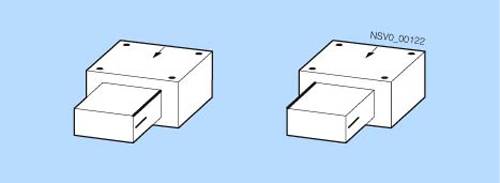

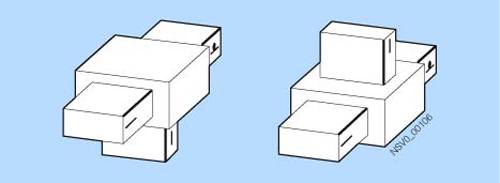

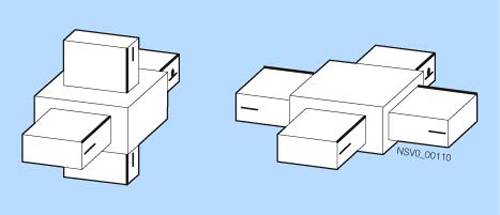

K секции (крестообразные)

Слева: BD2.-...-KVH
Справа: BD2.-...-KRL

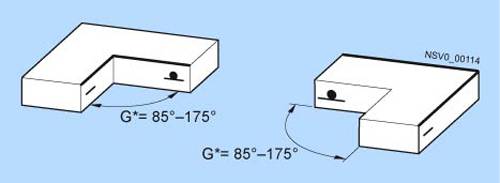

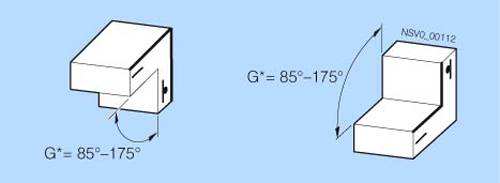

L секции с переменным углом от 85° до 175°

Слева: BD2.-...-LH-G*, BD2.-...-LH-X*-G*, BD2.-...-LH-Y*-G*, BD2.-...-LH-X*/Y*-G*
Справа: BD2.-...-LV-G*, BD2.-...-LV-X*-G*, BD2.-...-LV-Y*-G*, BD2.-...-LV-X*/Y*-G*

Слева: BD2.-...-LR-G*, BD2.-...-LR-X*-G*, BD2.-...-LR-Y*-G*, BD2.-...-LR-X*/Y*-G*
Справа: BD2.-...-LL-G*, BD2.-...-LL-X*-G*, BD2.-...-LL-Y*-G*, BD2.-...-LL-X*/Y*-G*

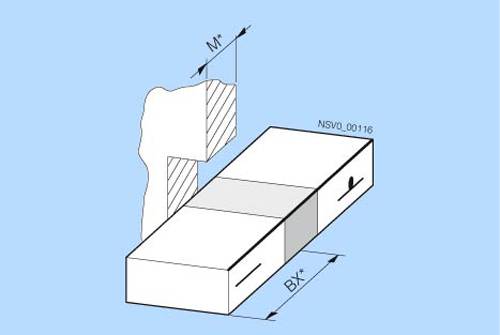

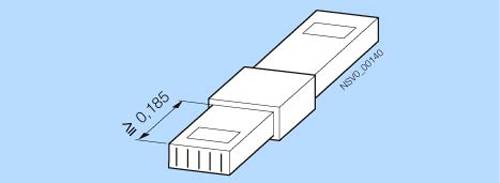

Противопожарная вставка

При прохождении системы шинопровода через стену или потолок, необходимо устанавливать противопожарную вставку. В зависимости от требований заказчика, Siemens предлагает противопожарные вставки класса огнестойкости S90 и S120.

Секции стандартных, опциональных длин а так же переходные секции поставляются с защитным оборудованием выбранном в заказной информации (смотрите “Проектирование –Противопожарная вставка”).

Устанавливаемое на заводе оборудование:

  • Внутренняя противопожарная вставка
  • Внешняя противопожарная вставка, если требуется
  • Документация (сертификаты соответствия, маркировка точки прохождения через стену,  определение согласований).

Минеральный строительный раствор или "ZZ герметик противопожарной вставки TS90” (смотрите  “Проектирование – Противопожарная вставка”)  уплотнение между элементом шинопровода и стационарной структурой должно быть выполнено заказчиком.



Для S90

Д S120

+BD2-S90-BX*-M*

+BD2-S120-BX*-M*

+BD2-S90-BY*-M*

+BD2-S120-BY*-M*

+BD2-S90-BZ*-M*

+BD2-S120-BZ*-M*

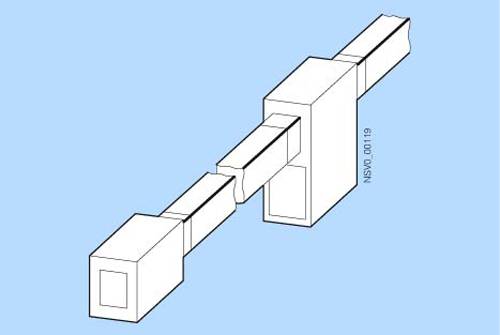

Противопожарная вставка для прямых и соединительных секций

Проектирование  – Противопожарная вставка

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Блоки подачи питания

Для запитывания линии BD2,  доступны различные виды блоков подачи питания .

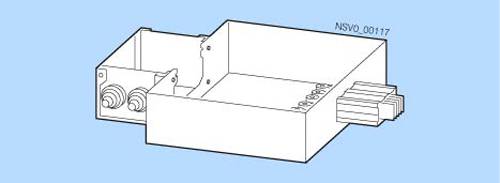

Пример: концевой блок подвода питания с блоком подвода кабеля

Свойства:

  • Подвод кабеля с лицевой стороны.
  • Пластина ввода кабеля (алюминий) для одножильного кабеля, доступен ввод если требуется.
  • Кабель подключается с помощью болтов. Болты включены в поставку.
  • Установленную на заводе перемычку между PE и  N можно убрать для подключения пятипроводного кабеля.
  • Блоки подвода питания поставляются без фиксирующего терминала.

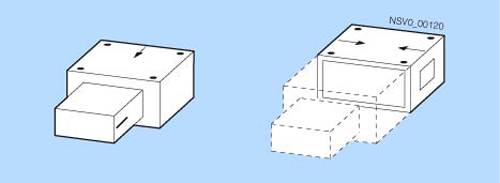

При запитывании с двух сторон, дополнительно требуется фиксирующий терминал.

Двусторонний BD2.-...-EE концевой блок подачи питания

Если концевой блок подачи питания используется в дополнении к центральному блоку подачи питания, фиксирующий терминал необходим для каждого концевого блока подачи питания.

BD2.-...-EE концевой блок подачи питания и BD2.-...-ME центральный блок подачи питания

Концевые блоки подачи питания

Подвод кабеля с лицевой стороны. Для подвода кабеля сбоку должно быть расширено пространство за счет использования +BD2-...-KR.

Слева: BD2.-...-EE
Справа: BD2.-...-KR

Чередование фаз может быть изменено поворотом сборки шин.

Блок подачи питания распределительного щита

Для подключения BD2 к распределительному щиту

BD2.-...-VE

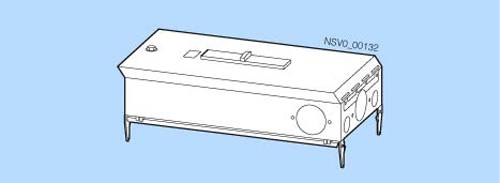

Центральные блоки подачи питания

Подвод кабеля возможен с трех сторон. Чередование фаз может быть изменено поворотом сборки шин.

BD2.-...-ME

Отводные блоки

Отводные блоки доступны в широком ассортименте под различные задачи.

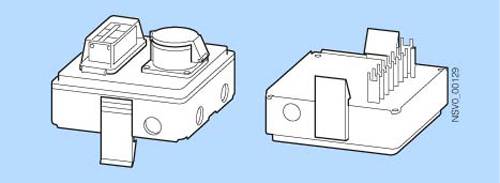

Литые пластиковые отводные блоки до 25 A  с предохранителями, модульными автоматически ми выключателями и розетками

Свойства:

  • Изолированная оболочка, светло-серый цвет, подобный RAL 7035
  • Прозрачная крышка для защиты приборов
  • В момент установки и деинсталляции отводных блоков, обеспечивается  коммутационная способность  AC-22B до 400 V.
  • Антиповоротные свойства предотвращают некорректную установку
  • Токосъемные покрытые серебром контакты в форме подковы
  • Подвод кабеля возможен с трех сторон
  • Отводной блок должен быть деинсталлирован до того как будет открыт и к нему будет подключен кабель.
  • Встроенные кабельные уплотнения
  • Подводящие кабели могут быть также подключены по отдельности

BD2-AK1/CEE165A163

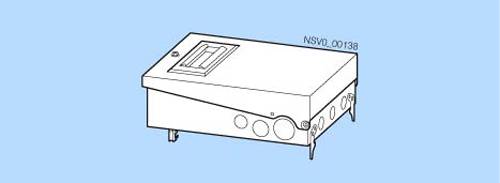

Оболочка из листовой стали BD2-AK02 (AK03) отводные блоки с встроенным в крышку выключателем-разъединителем

Свойства:

  • Оцинкованная из листовой стали оболочка, окрашенная в светло-серый цвет, RAL 7035.
  • Отводные блоки могут быть установлены и деинсталлированны и при их открытой или закрытой крышке.
  • Антиповоротные свойства предотвращают некорректную установку.
  • Подвод кабеля возможен с трех сторон, используйте пластиковые кабельные сальники (стандартно в поставку не включены).
  • Токосъемные покрытые серебром контакты в форме подковы.
  • Если используется  PE проводник,  как  PEN проводник, то примите во внимание PE проводник  BD2-AK03 отводного блока имеет только половинчатое сечение и может не выдержать полной токовой нагрузки.
  • Подводящие кабели могут быть также подключены по отдельности.

Компонент установки приборов

Для установки приборов (таких как модульные автоматические выключатели) согласно DIN 43871, с 8 MW. Каждый  MW соответствует ширине 18 mm. Дверцы на шарнирах позволяют осуществлять управление аппаратами не открывая основной крышки.

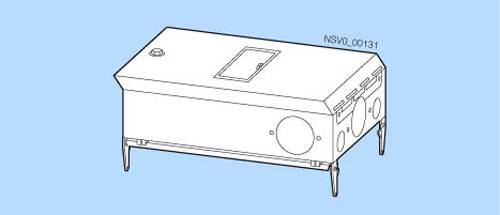

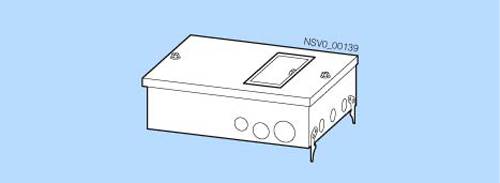

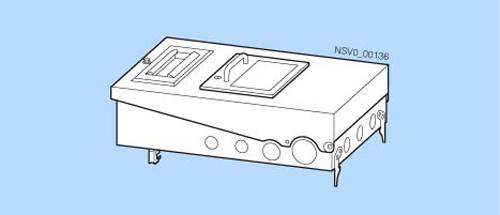

BD2-AK02... отводные блоки до 63 A с предохранителями, модульными автоматическими выключателями

Свойства:

  • Модульные автоматические выключатели опционально могут управляться снаружи (компонент установки приборов с 8 MW; 1 MW = 18 mm).

BD2-AK02M2/A323

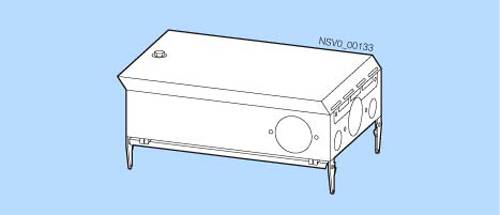

BD2-AK03... отводные блоки до 125 A с автоматическими выключателями, выключателями-разъединителями  с предохранителями, держателями предохранителей, модульными автоматическими выключателями и выключателями с предохранителями

Свойства:

  • В исполнении с выключателем с предохранителями, выключателем-разъединителем с предохранителями или автоматическим выключателем крышка блокируется когда с коммутационным прибором и поэтому может быть открыта только когда прибор находится в выключенном положении ( Off ).
  • Клемные болты для подключения кабеля.
  • Модульные автоматические выключатели возможно управлять снаружи  ( компонент установки приборов с 8 MW; 1 MW = 18 mm).

BD2-AK03X/L...

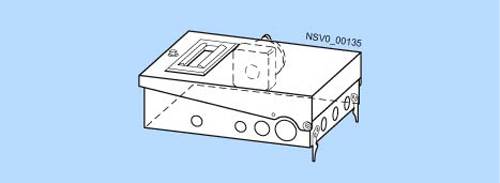

63 A и 125 A  отводные блоки комплектуемые по спецификации заказчика

Свойства:

  • Приборы устанавливаются согласно спецификации заказчика исходя из требований низковольтных распределительных и управляющих сборок прошедших типовое испытание (TTA). Проектирование, калькуляция и поставка  осуществляется через коммерческие подразделения Siemens.
  • Приборы  монтируются на перфорированную монтажную плату, монтажную рейку, DIN-рейку согласно EN 60715.

BD2-AK03...

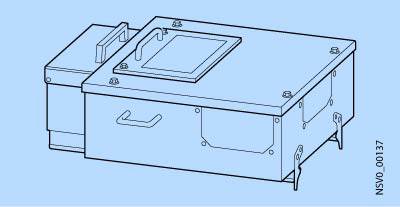

Оболочка из листовой стали BD2-AK2 (AK3, AK4, AK5) отводные блоки с встроенным в крышку выключателем-разъединителем

Свойства:

  • Оцинкованная из стального листа оболочка, окрашенная в светло-серый цвет,  RAL 7035.
  • Отводные блоки могут установлены деинсталлированы только когда крышка открыта.
  • Антиповоротные свойства предотвращают некорректную установку.
  • Подвод кабеля возможен с трех сторон, используйте пластиковые сальники (стандартно в поставку не включены).
  • Токосъемные покрытые серебром контакты в форме подковы.
  • Если используется PE проводник как PEN проводник, то примите во внимание PE проводник  BD2-AK3..., BD2-AK4... и BD2-AK5... отводных блоков имеют половинчатое сечение и  могут не выдержать полной токовой нагрузки.
  • Подводящие кабели могут быть также подключены по отдельности.

Компонент установки приборов

Для установки приборов (таких как модульные автоматические выключатели) согласно DIN 43871, с 8 MW. Каждый  MW соответствует ширине 18 mm. Дверцы на шарнирах позволяют осуществлять управление аппаратами не открывая основной крышки.

BD2-AK2... отводные блоки до 40 A с автоматическими выключателями PKZ2

Свойства:

  • Установлены автоматические выключатели  PKZ2 или пусковые сборки PKZ2 с доступными аксессуарами.
  • Оборудование устанавливается по запросу клиента (пожалуйста делайте запрос).
  • Дверца блокируется (в версии без дистанционного управления).
  • Выключатель-разъединитель встроен в крышку, коммутационная способность AC-22B до 400 V, гарантирует отсутствие напряжения на аппаратах при открытой крышке.

BD2-AK2...

Литые пластиковые BD2-AK2... отводные блоки до 63 A с предохранителями, модульными автоматическими выключателями и розетками

Свойства:

  • Выключатель-разъединитель встроен в крышку, коммутационная способность  AC-22B до 400 V, гарантирует отсутствие напряжения при открытой крышке.
  • Модульные автоматические выключатели могут управляться при закрытой крышке (компонент установки приборов 8 MW; 1 MW = 18 mm).

BD2-AK2X/CEE325S33

BD2-AK3... отводные блоки до 125 A с автоматическими выключателями, выключателями-разъединителями с  предохранителями  и держателями предохранителей

Свойства:

  • В исполнении с выключателем-разъединителем с предохранителями или автоматическими выключателями, крышка блокируется с аппаратом и поэтому может быть открыта только когда аппарат выключен (Off).
  • В исполнении с держателями предохранителей изолятор встроен в крышку не разрывает нагрузку. Он только снимает напряжение с предохранителей когда крышка открыта.
  • Клемные болты для подключения кабеля.

BD2-AK3X/GSTZ00

BD2-AK4... отводные блоки до 250 A и BD2-AK5... для  400 A с выключателями-разъединителями с предохранителями и держателями предохранителей

Свойства:

  • Типы BD2‑AK5... отводных блоков на токи более 250 A  могут быть установлены на прямые секции от 500 A до 1250 A.
  • Отводные блоки секционированы согласно назначению.
  • Оболочка для защитных аппаратов.
  • Оболочка для токосъемников.
  • Надежное предотвращение некорректной установки и деинсталляции.
  • Токосъемные покрытые серебром контакты в форме подковы.
  • Отсутствие напряжения гарантировано изоляцией токосъемников от отводной точки. Это может быть сделано только со снятой крышкой.
  • В исполнении с выключателем-разъединителем с предохранителями, крышка блокируется с рубильником гарантируя отсутствие нагрузки и напряжения при открытой крышке.
  • В исполнении с держателями предохранителей нагрузка должна быть отключена до того как будет открыта крышка.
  • Клемы для одножильного и многожильного кабеля.

BD2-AK41/GSTZ1, BD2-AK51/GSTZ2

63 A и 125 A отводные блоки конфигурируемые по спецификации заказчика

Свойства:

  • Выключатель-разъединитель встроен в крышку. Коммутационная способность при  63 A AC-22B до 400 V или при 125 A AC-21B,  гарантия того что когда крышка открыта приборы не запитаны.
  • Установка аппаратов по спецификации заказчика в соответствии с требованиями  к низковольтным распределительным и управляющим сборкам прошедшим типовое испытание (TTA). Проектирование, калькуляция и поставка через коммерческие подразделения Siemens.
  • Аппараты устанавливаются на предварительно перфорированную монтажную плату,  модульную  DIN-рейку согласно EN 60715.

BD2-AK2...

Дополнительные аппаратные блоки

Свойства:

Оболочка из гарячеоцинкованной листовой стали.

Кабель может быть подведен с четырех сторон, используйте пластиковые кабельные сальники (стандартно в поставку не включены).

Могут быть скомбинированы с отводными блоками (BD2-AK02, AK2, AK03, AK3)

Для установки компонентов встроена DIN-рейка.

Один типоразмер на 8 MW (1 ширина модуля MW = 18 mm)

С или без элемента установки компонентов для внешнего управления
(один типоразмер 8 MW)

Согласно DIN 43871 возможна установка автоматических выключателей до 63 А.

BD2-GK

Конфигурация [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Adobe Acrobat Reader

Конфигурация



Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.



Важное примечание

Шинные оболочки и элементы изменения направления опциональной длины нельзя заказать в системе A&D  Mall.

Обратитесь в региональное представительство Siemens для получения дальнейшей информации.

Технические данные

Основные технические данные

Тип

BD2

Стандарты и технические требования

IEC 60439-1, EN 60439-1 (VDE 0660 часть 500);
IEC 60439-2, EN 60439-2 (VDE 0660 часть 502)

Окружающая среда



Климатическая устойчивость

Теплая влажная среде, постоянная, согласно IEC 60068-2-78;
Теплая влажная среда, циклическая, согласно IEC 60068-2-30

Температура окружающей среды

-5 ... +40 °C

Степень защиты IEC 60529, EN 60529


  • Оболочки шинопровода

IP52; IP54 с дополнительными принадлежностями на линии шинопровода;
версия 2 согласно IEC 60529
  • Оболочки отводных блоков и блоков подачи питания

IP54; версия 2 согласно IEC 60529

Монтажная позиция

Вертикально; в плоскости; горизонтально

Материалы



Оболочки шинопровода, отводных блоков и блоков подачи питания

Горячеоцинкованная, окрашенная листовая сталь (RAL 7035, шероховатый серый);
Литая пластиковая оболочка для BD2-AK1/...

Шины

Покрытые никелем и оловом Алюминиевые или Медные шины

Важные замечания для проектирования

Не у всякого отводного блока номинальное рабочее напряжение равняется 690 V и устойчивость к току короткого замыкания соответствует значению системы.

Устойчивость к току короткого замыкания и номинальное напряжение отводных блоков  должны соответствовать значениям предъявляемым к данной установке.

Если номинальное напряжение не соответствует, должен быть выбран отводной блок с установленными  соответствующими  приборами. Высокие токи короткого замыкания должны быть ограничены  включенными последовательно защитными приборами (например автоматическими выключателями).



Алюминиевые шины

Тип



BD2A-.-160

BD2A-.-250

BD2A-.-315

BD2A-.-400

BD2A-.-500

BD2A-.-630

BD2A-.-800

BD2A-.-1000

Электрические характеристики



















Номинальное напряжение изоляции Ui

AC/DC V

690/800

Категория перенапряжения / степень загрязнения



III/3

Номинальное рабочее напряжение Ue

AC V

690

Частота

Hz

50 ... 60

Номинальный ток Ie

A

160

250

315

400

500

630

800

1000

Сопротивление шин участка секции при 50 Hz и  окружающей температуре  20 °C (шины в холодном состоянии)


















  • Активное сопротивлениеR20

mΩ/m

0.467

0.351

0.285

0.167

0.111

0.113

0.073

0.051
  • Реактивное сопротивление X20

mΩ/m

0.162

0.113

0.113

0.123

0.057

0.057

0.058

0.058
  • Полное сопротивление Z20

mΩ/m

0.495

0.369

0.306

0.207

0.125

0.127

0.094

0.077

Сопротивление шин участка секции при 50 Hz и  окружающей температуре  20 °C  (шины в рабочем / разогретом состоянии)


















  • Активное сопротивление R1

mΩ/m

0.564

0.438

0.383

0.215

0.135

0.149

0.098

0.066
  • Реактивное сопротивление X1

mΩ/m

0.158

0.111

0.112

0.122

0.056

0.057

0.057

0.057
  • Полное сопротивление Z1

mΩ/m

0.586

0.452

0.399

0.247

0.146

0.159

0.114

0.088

Сопротивление шин участка секции при неисправности  1)


















  • AC активное сопротивление RF

mΩ/m

0.865

0.909

0.722

0.548

0.264

0.264

0.225

0.157
  • Реактивное сопротивление XF

mΩ/m

0.365

0.487

0.438

0.456

0.232

0.238

0.239

0.240
  • Полное сопротивление ZF

mΩ/m

0.939

1.031

0.844

0.713

0.352

0.355

0.328

0.287

Сопротивление PEN согласно IEC 60909, EN 60909 (VDE 0102)


















  • Активное сопротивление R0, фаза N

mΩ/m

1.893

1.963

1.494

1.217

0.537

0.538

0.494

0.340
  • Реактивное сопротивление X0, фаза N

mΩ/m

0.759

0.824

0.658

0.640

0.329

0.331

0.312

0.301
  • Полное сопротивление Z0, фаза N

mΩ/m

2.040

2.128

1.633

1.375

0.630

0.632

0.584

0.454
  • Активное сопротивление R0, фаза PE

mΩ/m

1.638

1.279

1.225

1.059

0.492

0.492

0.438

0.408
  • Реактивное сопротивление X0, фаза PE

mΩ/m

0.606

0.516

0.524

0.518

0.299

0.303

0.280

0.273
  • Полное сопротивление Z0, фаза PE

mΩ/m

1.746

1.379

1.332

1.179

0.576

0.578

0.520

0.491

Устойчивость к току к.з.



















Номинальный выдерживаемый импульсный ток Ipk

kA

17

32

36

40

59

64

84

90

Номинальный кратковременно допустимый ток Icw


















  • t = 1 s

kA

5.5

10

14

16

21

26

32

34
  • t = 0.1 s

kA

10

16

18

20

28

32

40

43

Количество проводников



5

5

5

5

5

5

5

5

Сечение проводников


















  • L1, L2, L3

mm2

63

90

113

205

276

276

446

699
  • N

mm2

63

90

113

205

276

276

446

699
  • ½ N

mm2

63

90

90

113

276

276

276

446
  • PE

mm2

63

90

113

205

276

276

446

699
  • ½ PE

mm2

63

90

90

113

276

276

276

350

Материал проводников



AL

Максимальное расстояние между точками крепления при нормальной  механической нагрузке


















  • вертикально



4

4

4

4

4

4

3.5

3
  • вертикально с BD2-BD 2)



4

4

4

4

2

2

1.75

1.5
  • в плоскости



3.5

3.5

3.5

3.5

3.5

3.5

3

2.5

Пожарная нагрузка

kWh/m

1.32

1.32

1.32

1.32

2

2

2

2

1) Для расчета однофазного короткого замыкания согласно IEC 60909, EN 60909 (VDE 0102).

2) Когда  применяется дистанционный кронштейн  BD2-BD.



Медные шины

Тип



BD2C-.-160

BD2C-.-250

BD2C-.-315

BD2C-.-400

BD2C-.-500

BD2C-.-630

BD2C-.-800

BD2C-.-1000

BD2C-.-1250

Электрические характеристики





















Номинальное напряжение изоляции Ui

AC/DC V

690/800

Категория перенапряжения / степень загрязнения



III/3

Номинальное рабочее напряжение Ue

AC V

690

Частота

Hz

50 ... 60

Номинальный ток Ie

A

160

250

315

400

500

630

800

1000

1250

Сопротивление шин участка секции при 50 Hz и окружающей температуре 20 °C  (шины в холодном состоянии)




















  • Активное сопротивление R20

mΩ/m

0.303

0.295

0.295

0.180

0.113

0.113

0.050

0.050

0.032
  • Реактивное сопротивление X20

mΩ/m

0.157

0.158

0.123

0.114

0.053

0.054

0.053

0.053

0.054
  • Полное сопротивление Z20

mΩ/m

0.341

0.334

0.316

0.213

0.125

0.125

0.073

0.073

0.063

Сопротивление шин участка секции при 50 Hz и окружающей температуре 20 °C (шины в рабочем / разогретом состоянии)




















  • Активное сопротивление R1

mΩ/m

0.333

0.383

0.383

0.239

0.136

0.151

0.065

0.068

0.041
  • Реактивное сопротивление X1

mΩ/m

0.157

0.158

0.112

0.115

0.053

0.053

0.053

0.053

0.054
  • Полное сопротивление Z1

mΩ/m

0.368

0.414

0.399

0.266

0.146

0.160

0.084

0.086

0.068

Сопротивление шин участка секции при неисправности 1)




















  • AC активное сопротивление RF

mΩ/m

0.666

0.674

0.664

0.548

0.259

0.261

0.136

0.134

0.094
  • Реактивное сопротивление XF

mΩ/m

0.551

0.530

0.436

0.446

0.218

0.222

0.226

0.227

0.229
  • Полное сопротивление ZF

mΩ/m

0.839

0.857

0.795

0.706

0.338

0.343

0.264

0.264

0.248

Сопротивление PEN согласно IEC 60909, EN 60909 (VDE 0102)




















  • Активное сопротивление R0, фаза N

mΩ/m

1.419

1.429

1.301

1.191

0.532

0.529

0.284

0.284

0.186
  • Реактивное сопротивление X0, фаза N

mΩ/m

0.691

0.702

0.590

0.632

0.313

0.314

0.261

0.264

0.275
  • Полное сопротивление Z0, фаза N

mΩ/m

1.579

1.592

1.458

1.349

0.617

0.615

0.386

0.388

0.332
  • Активное сопротивление R0, фаза PE

mΩ/m

1.027

1.139

1.065

0.956

0.473

0.470

0.258

0.270

0.174
  • Реактивное сопротивление X0, фаза PE

mΩ/m

0.641

0.529

0.507

0.507

0.274

0.277

0.265

0.249

0.265
  • Полное сопротивление Z0, фаза PE

mΩ/m

1.211

1.256

1.179

1.082

0.547

0.545

0.370

0.367

0.317

Устойчивость к току к.з.





















Номинальный выдерживаемый импульсный ток Ipk

kA

17

32

36

40

59

64

84

90

90

Номинальный кратковременно допустимый ток Icw




















  • t = 1 s

kA

5.5

10

14

16

21

26

32

34

34
  • t = 0.1 s

kA

10

16

18

20

28

32

40

43

43

Количество проводников



5

5

5

5

5

5

5

5

5

Сечение проводноков




















  • L1, L2, L3

mm2

63

63

66

108

158

158

280

418

699
  • N

mm2

63

63

66

108

158

158

280

418

699
  • ½ N

mm2

63

63

66

66

158

158

158

280

418
  • PE

mm2

63

63

66

108

158

158

280

418

699
  • ½ PE

mm2

63

63

66

66

158

158

158

280

418

Материал проводников



Cu

Максимальное монтажное расстояние между точками крепления при нормальной механической нагрузке




















  • вертикально



4

4

4

4

4

4

3.5

3

2
  • вертикально с  BD2-BD 2)



4

4

4

4

2

2

1.75

1.5

1
  • в плоскости



3.5

3.5

3.5

3.5

3.5

3.5

3

2.5

1.5

Пожарная нагрузка

kWh/m

1.32

1.32

1.32

1.32

2

2

2

2

2

1) Для расчета однофазного короткого замыкания согласно IEC 60909, EN 60909 (VDE 0102).

2) Когда применяется дистанционный кронштейн BD2-BD.



Отводные блоки

Номинальный ток Ie

25 A

63 A

125 A

250 A

400 A

Коммутационная способность контакта аппаратов

AC-22B

–

–

–

–

Коммутационная способность встроенных коммутационных разъединителей согласно IEC 60947-3 at 400 V

–

AC-22B

AC-21B

–

–

Максимально допустимый возможный ток короткого замыкания, когда используются отводные блоки с модульными автоматическими выключателями

10 kAeff: Для большего значения возможного тока короткого замыкания должна быть учтена "дублирующая защита для" для модульных автоматических выключателей.

25 kAeff: Для большего значения возможного тока короткого замыкания последовательно подключенные приборы должны быть ограничены:
max. проходящая энергия I2t = 1.2 × 105 A2s;
max. проходящий ток ID = 9.5 kA



Сечение кабеля для отводных блоков

Тип

L1, L2, L3

N

PE

Большой винтовой, болтовой терминал
L1, L2, L3



min. mm2

max. mm2

min. mm2

max. mm2

min. mm2

max. mm2



до 25 A















BD2-AK1/S14

0.5 (f, m)

4 (e)

1 (e, f, m)

6 (e, m)

1 (e, f, m)

6 (e, m)

–

BD2-AK1/S18

0.5 (f, m)

16 (e, f, m)

1 (e, f, m)

6 (e, m)

1 (e, f, m)

6 (e, m)

–

BD2-AK1/A…

0.75 (e, m)

16 (e)

1 (e, f, m)

6 (e, m)

1 (e, f, m)

6 (e, m)

–

BD2-AK1/A…N

0.75 (e, m)

16 (e)

0.75 (e, m)

16 (e)

1 (e, f, m)

6 (e, m)

–

BD2-AK1/F…

0.75 (e, m)

16 (e)

1 (e, m)

6 (e)

1 (e, f, m)

6 (e, m)

–

BD2-AK1/F…N

0.75 (e, m)

16 (e)

0.75 (e, m)

16 (e)

1 (e, f, m)

6 (e, m)

–

до 63 A















BD2-AK.2X/S18

0.5 (f, m)

25 (f, m)

1 (e, f, m)

6 (e, m)

1 (e, f, m)

6 (e, m)

–

BD2-AK.2X/S27

0.75 (f, m)

10 (e, f, m)

1 (e, f, m)

6 (e, m)

1 (e, f, m)

6 (e, m)

–

BD2-AK.2X/S33

1.5 (f, m)

25 (f, m)

2.5 (e, f, m)

16 (e, m)

2.5 (e, f, m)

16 (e, m)

–

BD2-AK.2M/A…

0.75 (e, m)

25 (m)

2.5 (e, f, m)

25 (m)

2.5 (e, f, m)

25 (m)

–

BD2-AK.2M/A…N

0.75 (e, m)

25 (m)

0.75 (e, f, m)

25 (m)

2.5 (e, f, m)

25 (m)

–

BD2-AK.2X/F…

0.75 (e, m)

25 (m)

2.5 (e, f, m)

25 (m)

2.5 (e, f, m)

25 (m)

–

BD2-AK.2X/GB323

0.75 (e, m)

16 (e, m)

0.75 (e, m)

16 (e, m)

Armouring

–

BD2-AK.2X/GB633

0.75 (e, m)

50 (m)

0.75 (e, m)

50 (m)

Armouring

–

до 125 A















BD2-AK.3X/L40-L125

2.5 (e, m)

70 (m)

2.5 (e, m)

70 (m)

2.5 (e, m)

70 (m)

–

BD2-AK.3X/GS00

16

70

16

70

10

70

M8

BD2-AK.3X/GSTZ(A)00

16

70

16

70

10

70

M8

BD2-AK.3X/GB1003

6 (e, m)

70 (m)

6 (e, m)

70 (m)

Armouring

–

до 250 A















BD2-AK41/GS1

6

150

6

150

6

150

M10

BD2-AK41/GSTZ1

6

150

6

150

6

150

M10

BD2-AK41/GB200

6 (e, m)

120 (m)

6 (e, m)

120 (m)

Armouring

–

до 400 A















BD2-AK51/GS2

10

2 × 120

10

2 × 120

10

2 × 120

M10

BD2-AK51/GSTZ2

10

2 × 120

10

2 × 120

10

2 × 120

M12

BD2-AK52/GB400

10 (e, m)

2 × 120 (m)

10 (e, m)

2 × 120 (m)

Armouring

–

e = цельный, f = многожильный с концевым наконечником, m = многожильный



Сечение кабеля подачи питания

Тип

L1, L2, L3

N

PE

Большой винтовой, болтовой терминал
L1, L2, L3, N, PE



min. mm2

max. mm2

min. mm2

max. mm2

min. mm2

max. mm2



Вводной блок подачи питания с болтовым терминалом















BD2. –250-EE

(1...3) × 6

1 × 120
2 × 70

(1...3) × 6

1 × 120
2 × 70

(1...3) × 6

1 × 120
2 × 70

M10

BD2. –400-EE

(1...3) × 10 1)

1 × 240
2 × 120

(1...3) × 10 1)

1 × 240
2 × 120

(1...3) × 10 1)

1 × 240
2 × 120

M12

BD2. –1000-EE

(1...3) × 10 1)

2 × 240
3 × 185

(1...3) × 10 1)

2 × 240
3 × 185

(1...3) × 10 1)

2 × 240
3 × 185

M12

BD2. –1250-EE

(1...4) × 10 1)

3 × 300
4 × 240

(1...4) × 10 1)

3 × 300
4 × 240

(1...4) × 10 1)

3 × 300
4 × 240

M12

Средний вводной блок подачи питания с болтовым терминалом















BD2. –400-EE

(1...3) × 10 1)

2 × 240
3 × 185

(1...3) × 10 1)

2 × 240
3 × 185

(1...3) × 10 1)

2 × 240
3 × 185

M12

BD2. –1000-EE

(1...5) × 10 1)

(1...5) × 300

(1...5) × 10 1)

(1...5) × 300

(1...5) × 10 1)

(1...5) × 300

M12

BD2. –1250-EE

(1...7) × 10 1)

6 × 300
7 × 240

(1...7) × 10 1)

6 × 300
7 × 240

(1...7) × 10 1)

6 × 300
7 × 240

M12

1) Минимально возможное сечение  для кабеля с наконечником

Дополнительно

Защитные кожухи

Они обеспечивают только механическую защиту шинопровода при прохождении через стену или потолок. Защитные кожухи могут быть модифицированы.

BD2-400-D и BD2-1250-D: Защитный кожух до 400 A или до 1250 A

Концевые фланцы

Концевые фланцы требуются для завершения линии шинопровода. Доступны два типоразмера.

Слева: BD2-400-FE: Концевой фланец до 400 A

Справа: BD2-1250-FE: Концевой фланец от 500 до 1250 A

Аксессуары для IP54

Монтажное положение на ребро

Более высокая степень защиты достигается за счет установки дополнительных верхних крышек в точках стыковки.

Слева: BD2-HF: Фланец для точки стыковки между двумя прямыми секциями

Справа: BD2-HFE: Фланец для точки стыковки между прямой секцией и концевым фланцем

Монтажное положение в плоскости

Более высокая степень защиты достигается за счет установки дополнительных верхних крышек в точки стыковки и отводные точки подключения.

Слева: BD2-FF: Фланец для точки стыковки между прямыми секциями

Справа: BD2-FFE: Фланец для точки стыковки между прямой секцией и концевым фланцем

BD2-FAS: Фланец для отводной точки подключения

Вертикальное монтажное положение

Более высокая степень защиты достигается за счет установки дополнительных крышек на все точки стыковки и отводные точки подключения (спереди и сзади)

Слева: BD2-...-VF: Фланец для точки стыковки между двумя прямыми секциями

Справа: BD2-FAS:Фланец для отводной точки подключения

Аксессуары для крепления

Крепежный кронштейн

Универсальный крепежный кронштейн может использоваться для для крепления на ребро и в плоскости для всех вариантов.

BD2-400-BB и DB2-1250-BB: Крепежный кронштейн до  400 А или до 1250 A

Дистанционный кронштейн

Дистанционный кронштейн для компенсации допустимых отклонений между прямой секцией и стеной или потолком.  Дистанционный кронштейн скользит в BD2-...-BB  крепежном кронштейне и фиксируется в нем с помощью винтов. Для вертикальной установки линии  BD2,  он также может использоваться для промежуточной установки.

BD2-BD: Дистанционный кронштейн

Промежуточные втулки

Промежуточные втулки компенсируют неровность стены и потолка между блоком подвода питания и прямой секцией. Промежуточные втулки защелкиваются на крепежный кронштейн.

BD2-DSB: Промежуточная втулка

Удерживающие элементы для вертикальных линий

Они включают в себя элементы крепления на стену и аксессуары крепления к потолку.

Удерживающие элементы регулируемые для компенсации неровностей стен.
Максимально переносимая нагрузочная способность удерживающего элемента, смотри (Инженерные сведения).

BD2-BWV: Элемент крепления на стену для прямой секции и концевого блока подачи питания

При переходе от горизонтальной линии в вертикальную, крепеж к стене должен использоваться как  поддерживающий элемент.

BD2-BDV: Элемент для крепления линии шинопровода к потолку

BD2-BVF: Элемент для крепления линии шинопровода к стене на каждом клемном терминале
