SIMATICET 200iSP – это модульная станция систем распре­деленного ввода-вывода искробезопасного исполнения со сте­пенью защиты IP30, позволяющая использовать в своем со­ставе до 32 электронных модулей.

 Доступен следующий спектр модулей:

• 8-канальный модуль дискретного ввода, который также может быть использован как счетный модуль
• 4-канальный модуль дискретного вывода
• 4-канальный модуль аналогового ввода для термопар и термометров сопротивления
• 4-канальный модуль аналогового ввода для токовых датчиков 0/4..20 мА и датчиков с HART протоколом
• 4-канальный модуль аналогового вывода для токовых исполнителных механизмов 0/4..20 мА и устройств с HART протоколом

Станция отвечает требова­ниям CENELECII2 G (1) GDEExde [ib/ia] IICT4 и способна работать в средах, содержащих взрывоопасные газы и при­меси. Она может монтироваться в обычных условиях или Ex-зонах 1, 2, 21 и 22.

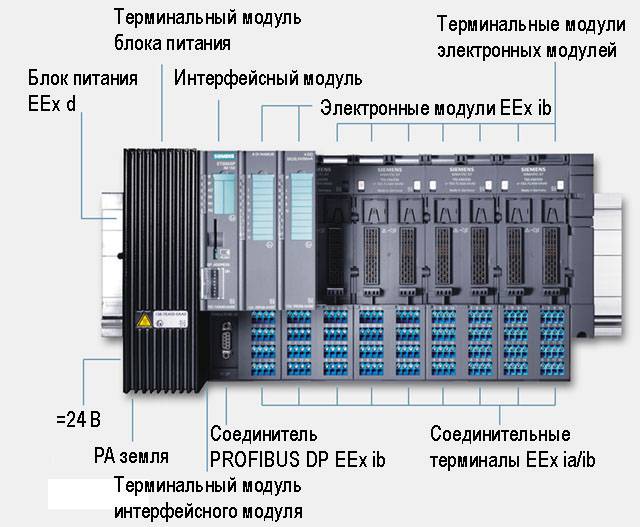

Дизайн

Станция ET200iSP объединяет в своем составе:

• система с терминальными модулями, блоком питания, интерфейсными и электронными модулями, установленными на рейке S7-300,
• 1или 2 (резервированных) блоков питания PS в герметическом исполнении,
• 1или 2 (резервированных) интерфейсных модуля IM 152 для PROFIBUS DP,
• до 32 электронных модуля (4/8-канальных) в любой комбинации, и
• терминальный модуль (входит в объем поставки терминальных модулей для интерфейса PROFIBUS).

Быстрый и легкий монтаж:

• Защелкивание терминальных модулей на рейке S7-300
• Подключение сигнальных кабелей на терминальные модули с использованием винтовых зажимов или контактов быстрой фиксации
• Установка блока питания, интерфейсных или электронных модулей без дополнительных инструментов.

Максимальное количество устанавливаемых электронных модулей равно 32. Ограничения на состав ис­пользуемых элек­тронных модулей накладывает их суммарная потребляемая мощность. При установке до 16 электронных модулей ограни­чения на конфигурацию станции отсутствуют.

При установке в Ex-зонах станция должна монтироваться в шкафах со степенью защиты не ниже IP54.

Отличительные характеристики архитектуры ET 200iSP

• Подключение соединительных кабелей и тестирование соединений возможно без электронного модуля.
• Изоляция механической и электронной систем, в связи с независимой развязкой, быстрая и легая замена электронных модулей.
• Механическое кодирование модулей, установленных в первый раз, с целью неправильной замены модулей.
• "Горячая" замена блоков питания и электронных модулей допустима без пожарного сертификата.

Интеграция

Подключение станции ET 200iSP к сети PROFIBUSDP должно выполняться через разделительный модуль RS 485-iS. Кабель PROFIBUS, подключаемый к станции ET 200iSP, дол­жен оснащаться штекером 6ES7 972-0DA60-0XA0. В послед­ней на сегменте PROFIBUS станции должен быть включен терминальный резистор (встроен в штекер 6ES7 972-0DA60-0XA0). Скорость передачи данных в сети PROFIBUSDP-iS может достигать 1.5 Мбит/с.

Современная архитектура с независимой разводкой проводов и автоматическим кодиорванием позволяет легко менять модули в "горячем режиме". Для увеличения надежности, блоки питания и интерфейсы PROFIBUS-DP могут быть дублированы.

ET 200iSP интегрируется в SIMATIC PCS7 с помощью стан­дартных драйвер-блоков. Это позволяет выполнять операции конфигурирования и настройки параметров станции из среды системы проектирования PCS7 с использованием SIMATIC Manager и HW Config. Поддержка технологии CiR (Configura­tionInRUN) обеспечивает возможность изменять без остановки производ­ственного процесса:

• количество используемых станций ET 200iSP
• количество модулей стан­ции
• параметры настройки модулей.

Стандартные диагностические драйверы готовят информацию о внешних (обрывы или короткие замыкания во внешних це­пях) и внутренних отказах, а также сообщения о текущих со­стояниях HART приборов для станций операторов и обслужи­вания. Дистанционная настройка параметров станции и HART приборов через PROFIBUS выполняется из среды SIMATIC PDM.

Технические данные

Более подробные технические характеристики, в особенности по отдельным компонентам можно найти в:

• Каталоге IK PI или
• Mall / каталог CA 01 в разделе "Распределенная периферия / ET 200iSP"
