Ввод данных с электронной подписью Программная опция ввода операторских данных (operator dialog - OPD) упрощает взаимодействие между оператором и системой управления. Данный инструмент облегчает управление процессом и обеспечивает полную проверку достоверности всех ручных операций, которые очень существенны, например, для подтверждения правильности и аттестации данных в рецептурных процессах.
Даная опция может быть интегрирована с SIMATIC PCS 7 / SIMATIC BATCH и базируется на Microsoft SQL сервере. Она использует SIMATIC Logon для администрирования пользователей и поддержки электронной подписи в соответствии с требованиями FDA 21 CFR Part 11. Как результат, данная функциональность может быть легко интегрирована в любой проект на базе SIMATIC PCS 7.
Функции
Ввод данных с электронной подписью Область применения
- Взаимодействие с оператором при исполнении SFCOPD может быть вызван при исполнении любого SFC. Простейший пример, запрос подтверждения оператором исполнения следующего шага последовательности. Или, запрос оператору для выбор одного из двух емкостей для заполнения. В обоих случаях возможно ипользовать функционал электоронной подписи.
- Взаимодействие с оператором между исполнениями двух SFCOPD может быть вызван между исполнениями двух разных SFC. Например, запрос оператору для выбора между различными технологическими агрегатами , которые требуется задействовать в дальнейшем.
- Взаимодействие с оператором по событиямOPD может быть вызван по различным событиям. Например, запрос подтверждения оператором перед открытием, закрытием клапана или включением,выключением мотора.
Электронная подпись
Опция OPD предоставляет две возможности работы с электронной подписью. Подписи могут быть сохранены как WinCC сообщение или как запись в базе данных Microsoft SQL сервера. Сохранение электронной подписи как WinCC сообщение дает возможность автоматически заносить ее в отчет SIMATIC Batch. Дополнительно, эти сообщение могут быть переданы в систему MES для долговременного архивирования.
Конфигурирование

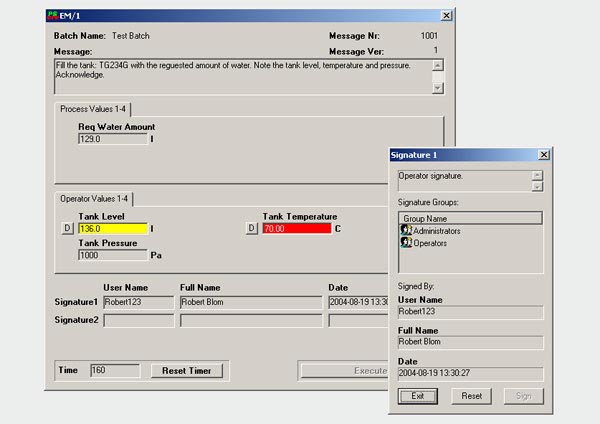

Конфигурирование диалоговых окон для OPD осуществляется с помощью простого инструмента разработки OPDEdit. В нем поддерживается полное протоколирование любых изменений и автоматический учет версий.
Каждое диалоговое окно может содержать:
- 1 текствое сообщение
- 0 ...10 технологических величин(string/real)
- 0 ...10 вводимых параметров (string/real)
- 0 ... 3 групп выбора с до 6 опций выбора в каждой
- 0 ... 3 групп управления с до 6 опциями контроля в каждой
- 0 ... 5 електронных подписей
Другие особенности
- Поддержка резервированных серверов
- Работа на мульти-клиенте
- Поддержка Secure identifier (SID)
Дальнейшая информация
Ввод данных с электронной подписью PlantSolutions AB17195 Solna, Sweden
