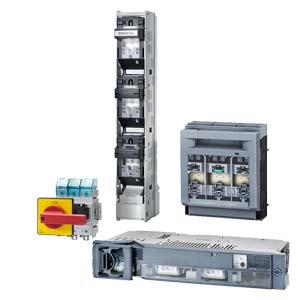

Выключатели и разъединители нагрузки |
|
|
|
|
|
|
|
|
| Тип |
| 3LD20 | 3LD21 | 3LD22 | 3LD25 | 3LD27 | 3LD28 |
| Главные и аварийные выключатели SENTRON 3LD на токи от 16 A до 125 A | |||||||
|
|
|
|
|
|
|
|
|
| Номинальный длительный ток | A | 16 | 25 | 32 | 63 | 100 | 125 |
| при 35 °C |
|
|
|
|
|
|
|
| Номинальное рабочее напряжениUe | В | 690 | 690 | 690 | 690 | 690 | 690 |
| Выключатели для двигателей AC-3 |
|
|
|
|
|
|
|
| Рабочие коммутации отдельных двигателей |
|
|
|
|
|
|
|
| при 220 ... 240 В | кВт | 3.0 | 4.0 | 5.5 | 11.0 | 18.5 | 22.0 |
| при 380 ... 440 В | кВт | 5.5 | 7.5 | 9.5 | 18.5 | 30.0 | 37.0 |
| при 660/690 В | кВт | 5.5 | 7.5 | 9.5 | 15.0 | 22.0 | 30.0 |
| Главные выключатели AC-23A, ремонтные выключатели |
|
|
|
|
|
|
|
| Частые, но нерабочие коммутации отдельных двигателей |
|
|
|
|
|
|
|
| при 220 ... 240 В | кВт | 4.0 | 5.0 | 6.0 | 11.0 | 18.5 | 22.0 |
| при 380 ... 440 В | кВт | 7.5 | 9.5 | 11.5 | 22.0 | 37.0 | 45.0 |
| при 660/690 В | кВт | 7.5 | 9.5 | 11.5 | 18.5 | 30.0 | 37.0 |
| Исполнения выключателей |
|
|
|
|
|
|
|
| Для крепления на лицевой панели |
|
|
|
|
|
|
|
|
| ✓ | ✓ | ✓ | ✓ | – | – |
|
| ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Для крепления на монтажной плате |
|
|
|
|
|
|
|
|
| ✓ | ✓ | ✓ | ✓ | – | – |
|
| ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Для установки в распредустройствах |
| ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Изолирующие оболочки |
|
|
|
|
|
|
|
|
| ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
|
| ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Принадлежности к выключателям |
|
|
|
|
|
|
|
| 4-й полюс (N-проводник) |
| ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| (опережающее включение, запаздывающее отключение) |
|
|
|
|
|
|
|
| N-клемма |
| ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| PE-клемма |
| ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| Вспомогательные выключатели |
|
|
|
|
|
|
|
| 1 НО + 1 НЗ |
| ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 1 НО |
| ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 1 НЗ |
| ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
| Тип |
| 3NP | 3K | 3NJ4 |
| Разъединители нагрузки Sentron на токи от 160 до 1250А | ||||
| Номинальный длительный ток | А | 160 до 630 | 63 до 1000 | 160 до 1250 |
| при 35 °C |
|
|
|
|
| Номинальное рабочее напряжение Ue | В | 690 | 690 | 690 |
| AC-21 |
|
|
|
|
| при 400 В |
| ✓ | ✓ | ✓ |
| при 500 В |
| ✓ | ✓ | ✓ |
| при 690 В |
| ✓ | ✓ | ✓ |
| AC-22 |
|
|
|
|
| при 400 В |
| ✓ | ✓ | ✓ |
| при 500 В |
| ✓ | ✓ | ✓ |
| при 690 В |
| ✓ | ✓ | ✓ |
| AC-23 |
|
|
|
|
| при 400 В |
| ✓ | ✓ | – |
| при 500 В |
| – | ✓ | – |
| при 690 В |
| – | ✓ | – |
| Исполнения разъединителей |
|
|
|
|
| Для крепления на лицевой панел |
| – | ✓ | – |
| Для крепления на монтажной панели |
| ✓ | ✓ | – |
| Для крепления на сборных шинах |
|
|
|
|
|
| ✓ | – | – |
|
| ✓ | ✓ | – |
|
| – | – | ✓ |
| Изолирующие оболочки |
| ✓ | ✓ | – |
| Принадлежности к разъединителям |
|
|
|
|
| 4-й полюс (N-проводник) |
| – | ✓ | – |
| (опережающее включение, запаздывающее отключение) |
|
|
|
|
| Вспомогательные переключатели |
|
|
|
|
| 1 НО + 1 НЗ |
| – | ✓ | – |
| 1 П |
| ✓ | ✓ | ✓ |
| Контроль предохранителей |
|
|
|
|
|
| ✓ | ✓ | ✓ |
|
| ✓ | ✓ | ✓ |
Область применения
