Технические данные

1) Для режима без лампы: использовать оммическое сопротивление, 47 kΩ / 2 W между выводами 1 и N.

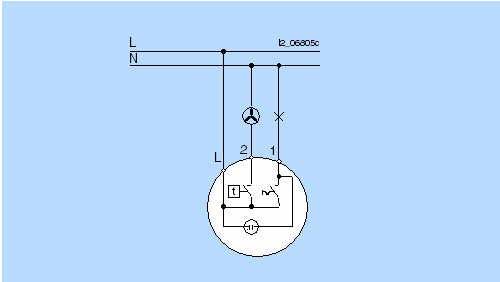

Схема подключения

Функция выключателя с выдержкой времени

Включение освещения и вентилятора производится одновременно. После отключения освещения, вентилятор продолжает еще работать установленное на выключателе время, по истечении которого автоматически выключается.

Установка под штукатурку в монтажные коробки

заказной номер электрической части: 5TT1 210
заказной номер запасного предохранителя: 5TG8 302

Установка в монтажные коробки для скрытой установки

Принципиальная схема

Схема подключения их двух точек

заказной номер электрической части: 5TT1 211
заказной номер запасного предохранителя: 5TG8 302
Необходим ON/OFF выключатель или универсальный выключатель
