WinCC/B.Data B.Data V5.2 система энергоменеджмента
WinCC/B.Data предоставляет пользователю модульное управление энергопотреблением и информационную систему для промышленных электростанций.
Особенности
WinCC/B.Data Опция WinCC, B.Data служит основой для финансово-эффективной системы энергоменеджмента с целью снижения энергетических затрат и повышения энергетической эффективности. Она предоставляет следующие преимущества:
- создает общекорпоративную прозрачность, благодаря непрерывному энергетическому и материальному балансу для систем генерации и потребления энергии;
- назначает затраты местам их возникновения и осуществляет передачу данных в бухгалтерские системы (например, SAP R/3 CO);
- формирует характеристические значения для повышения эффективности систем потребления нагрузки и генерации энергии;
- поддерживает планирование с ориентированной на производство нагрузкой и прогнозами по потреблению;
- поддерживает закупки с оптимизированием стоимости энергопоставок;
- осуществляет мониторинг и отчетность по выбросам парниковых газов (CO2 эмиссия);
- освобождает персонал от дополнительной работы, путем автоматического обновления внутренних и внешних энергетических отчетов.
Дизайн

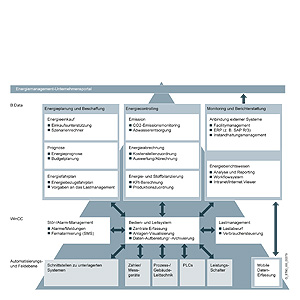

WinCC/B.Data WinCC/B.Data V5.2 basic system
WinCC/B.Data basic system доступна в вариантах 100, 500, 1,000 и 30,000 тегов и включает в себя следующие компоненты:
- компонент сбора данных (WinCC, OPC, и т.д..)
- 1 клиент
- Data Mobile
- ERP интерфейс
- Отчеты, Графики, Визуализация, Документы, Матрица, KPI, Профиль
WinCC/B.Data V5.2 SUS & контракт поддержки
SUS и контракт поддержки, который зависит от количества тегов, должен быть заказан с каждой WinCC/B.Data basic system. Software Update Service (SUS) включает также базовую и расширенную техническую поддержку (Hotline).
SUS и контракт поддержки действует 1 год. Контракт автоматически пролонгируется на 1 год, если он не отменяется в течение 3 месяцев до его окончания.
WinCC/B.Data V5.2 расширение
B.Data может быть расширена, путем покупки дополнительных пакетов:
- WinCC/B.Data V5.2 Web Server
- WinCC/B.Data V5.2 клиент
- WinCC/B.Data V5.2 предсказание и планирование
- WinCC/B.Data V5.2 сбор данных
Функции
WinCC/B.Data Сбор и предварительная обработка энергетических и оперативных данных из WinCC
- В дополнение к интерфейсу WinCC, WinCC/B.Data также предлагает последние стандарты интерфейсов: OPC, ODBC, ASCII и XML;
- Предварительная обработка энергетических данных в реальном времени вычислительным ядром, которая может быть свободно моделируемой, включая редактор формул для определения и конфигурирования новых вычислительных функций (тепловые расчеты для котельных, качественные показатели для теплоэлектростанций и т.д.);
- B.Data Mobile для мобильных записей энергетических данных, включая иерархию объектов операций считывания. Управление и анализ энергетических данных;
- Автоматическое замещение, проверка и генерация значений симуляции;
- Долгосрочные архивы с версиями, сжатием и функциями объединения;
- Редактор измеренных значений для ввода и обработки значений;

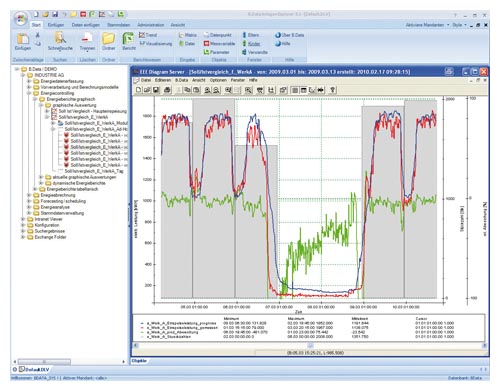

- Графики для представления текущих (online) и исторических кривых (тредов), в том числе для анализа значений уставка/актуальное.
Энергетический и материальный баланс
Свободно параметрируемые балансы энергетических потоков, различных носителей, таких как электричество, тепло, газ, пар и эмиссия (CO2) в B.Data Plant Explorer

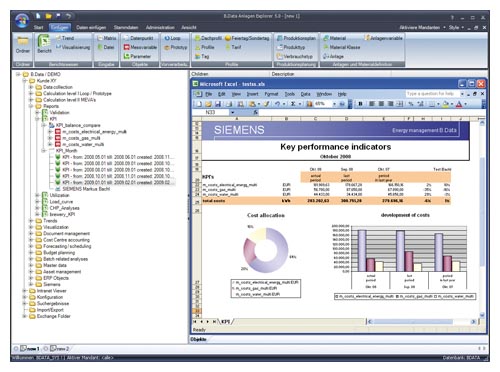

- Калькуляция характеристических значений (KPIs, коэффициенты эффективности, и т.д.) с различными относительными производственными параметрами (партии, количества, и т.д.).
Энергоучет (затраты и прибыли)

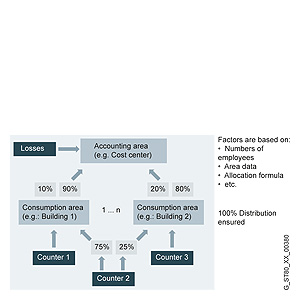

Вычисление и назначение/распределение энергетических затрат по МВЗ (местам возникновения затрат) и/или заказчикам/ элементам затрат в соответствии с принципом затрата-причина. Поддерживаются восходящие (измерение) и нисходящие (назначения) процедуры.
- Гибкое моделирование иерархии в соответствии со структурой в Plant Explorer;
- Тарифные назначения, гибкие ценовые оценки тарифов и ценовых временных последовательностей;
- Передача затрат/доходов в ERP систему (например, SAP R/3 CO).
Энергетическое планирование
- Генерация требуемых прогнозов, основанных на производственно-зависимых факторах (планирование производства) и базового профиля нагрузки (типовые дни);
- Формирование плана потребления энергии для поставщиков энергоносителей. Энергетические отчеты;
- Свободно параметризируемый генератор отчетов для создания балансов, протоколов, счетов и пр;
- Полностью автоматическая отчетность с управлением заданиями, отправкой электронной почты и управлением документами;
- B.Data Intranet/Internet просмотр (web client) для широкого просмотра отчетов и результатов.
Технические данные
WinCC/B.Data | SIMATIC WinCC/B.Data V5.2 | |
|---|---|
| Операционные системы |
|
| Клиент и сервер сбора данных 1): |
|
| |
| |
| |
| |
| База данных |
|
|
|
|
|
|
|
|
|
|
| Интерфейсы | Дополнительно к интерфейсам WinCC, B.Data также имеет такие современные интерфейсы как OPC, ODBC, ASCII и XML. |
| База данных | Oracle 11gR2, Enterprise Edition, (32 bit) 2) |
1) Если на компьютере собирающем данные установлена система WinCC, эти требования должны быть согласованы с требованиями ее версии.
2) B.Data протестирована и реализована для использования с поставляемой базой данных Oracle Version 11gR2, Enterprise Edition, 32 bit. Использование других версий базы данных предоставляется на риск и ответсвенность за возможные проблемы пользователя системы.
Дальнейшая информация
WinCC/B.Data Дополнительную информацию можно найти в Интернете по ссылкам:
http://webservices.siemens.com/medaps/webeditor/www.siemens.de/simatic-bdata
http://webservices.siemens.com/medaps/webeditor/www.siemens.com/simatic-bdata
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV6372-1DF00-0AL1 | 276 | SIMATIC B.DATA, BASIC 100 TAGS, СЕРВИС ОБНОВЛЕНИЯ (SUS) ПО. В РАМКАХ КОНТРАКТА ВЫ БУДЕТЕ ПОЛУЧАТЬ ОБНОВЛЕНИЯ ПО В ТЕЧЕНИЕ ГОДА. ПРОДЛЕВАЕТСЯ НА ГОД, ЕСЛИ НЕ ОТМЕНЁН ЗА ТРИ МЕСЯЦА ДО ИСТЕЧЕНИЯ | 1908.00 |
| 6AV6372-1DF00-0BL1 | 276 | SIMATIC B.DATA, BASIC 500 TAGS, СЕРВИС ОБНОВЛЕНИЯ (SUS) ПО. В РАМКАХ КОНТРАКТА ВЫ БУДЕТЕ ПОЛУЧАТЬ ОБНОВЛЕНИЯ ПО В ТЕЧЕНИЕ ГОДА. ПРОДЛЕВАЕТСЯ НА ГОД, ЕСЛИ НЕ ОТМЕНЁН ЗА ТРИ МЕСЯЦА ДО ИСТЕЧЕНИЯ | 3816.00 |
| 6AV6372-1DF00-0CL1 | 276 | SIMATIC B.DATA, BASIC 1000 TAGS, СЕРВИС ОБНОВЛЕНИЯ (SUS) ПО. В РАМКАХ КОНТРАКТА ВЫ БУДЕТЕ ПОЛУЧАТЬ ОБНОВЛЕНИЯ ПО В ТЕЧЕНИЕ ГОДА. ПРОДЛЕВАЕТСЯ НА ГОД, ЕСЛИ НЕ ОТМЕНЁН ЗА ТРИ МЕСЯЦА ДО ИСТЕЧЕНИЯ | 5724.00 |
| 6AV6372-1DF00-0DL1 | 276 | SIMATIC B.DATA BASIC 30000 TAGS, СЕРВИС ОБНОВЛЕНИЯ (SUS) ПО. В РАМКАХ КОНТРАКТА ВЫ БУДЕТЕ ПОЛУЧАТЬ ОБНОВЛЕНИЯ ПО В ТЕЧЕНИЕ ГОДА. ПРОДЛЕВАЕТСЯ НА ГОД, ЕСЛИ НЕ ОТМЕНЁН ЗА ТРИ МЕСЯЦА ДО ИСТЕЧЕНИЯ | 7632.00 |
| 6AV6372-1DF05-3AX0 | 276 | SIMATIC B.DATA V5.3, БАЗОВАЯ СИСТЕМА ЭНЕРГОМЕНЕДЖМЕНТА, 100 ТЕГОВ, ВКЛ. DB ORACLE DATABASE STANDARD EDITION EMBEDDED, 1 КОМПОНЕНТ СБОРА, 1 КЛИЕНТ, DATA MOBILE, ERP-СВЯЗЬ, ОТЧЁТНОСТЬ, ТРЕНДЫ, ВИЗ., MATRIX, KPI, ПРОФИЛЬ, ИНЖ./ИСП. ПО, ОДИН. ЛИЦЕНЗИЯ | 10600.00 |
| 6AV6372-1DF05-3AX4 | 276 | ОБНОВЛЕНИЕ SIMATIC B.DATA V5.3, BASIC SYSTEM, 100 ТЕГОВ, ОТ ВЕРСИИ V5.2 ДО V5.3, 1 КОМПОНЕНТ СБОРА, 1 КЛИЕНТ, DATA MOBILE, ERP-СВЯЗЬ, ОТЧЁТНОСТЬ, ТРЕНДЫ, ВИЗ., MATRIX, KPI, ПРОФИЛЬ, ИНЖ./ИСП. ПО, ОДИН. ЛИЦЕНЗИЯ | 3180.00 |
| 6AV6372-1DF05-3BX0 | 276 | SIMATIC B.DATA V5.3, БАЗОВАЯ СИСТЕМА ЭНЕРГОМЕНЕДЖМЕНТА, 500 ТЕГОВ, ВКЛ. DB ORACLE DATABASE STANDARD EDITION EMBEDDED, 1 КОМПОНЕНТ СБОРА, 1 КЛИЕНТ, DATA MOBILE, ERP-СВЯЗЬ, ОТЧЁТНОСТЬ, ТРЕНДЫ, ВИЗ., MATRIX, KPI, ПРОФИЛЬ, ИНЖ./ИСП. ПО, ОДИН. ЛИЦЕНЗИЯ | 21200.00 |
| 6AV6372-1DF05-3BX4 | 276 | ОБНОВЛЕНИЕ SIMATIC B.DATA V5.3, BASIC SYSTEM, 500 ТЕГОВ, ОТ ВЕРСИИ V5.2 ДО V5.3, 1 КОМПОНЕНТ СБОРА, 1 КЛИЕНТ, DATA MOBILE, ERP-СВЯЗЬ, ОТЧЁТНОСТЬ, ТРЕНДЫ, ВИЗ., MATRIX, KPI, ПРОФИЛЬ, ИНЖ./ИСП. ПО, ОДИН. ЛИЦЕНЗИЯ | 6360.00 |
| 6AV6372-1DF05-3CX0 | 276 | SIMATIC B.DATA V5.3, БАЗОВАЯ СИСТЕМА ЭНЕРГОМЕНЕДЖМЕНТА, 1000 ТЕГОВ, ВКЛ. DB ORACLE DATABASE STANDARD EDITION EMBEDDED, 1 КОМПОНЕНТ СБОРА, 1 КЛИЕНТ, DATA MOBILE, ERP-СВЯЗЬ, ОТЧЁТНОСТЬ, ТРЕНДЫ, ВИЗ., MATRIX, KPI, ПРОФИЛЬ, ИНЖ./ИСП. ПО, ОДИН. ЛИЦЕНЗИЯ | 31800.00 |
| 6AV6372-1DF05-3CX4 | 276 | ОБНОВЛЕНИЕ SIMATIC B.DATA V5.3, BASIC SYSTEM, 1000 ТЕГОВ, ОТ ВЕРСИИ V5.2 ДО V5.3, 1 КОМПОНЕНТ СБОРА, 1 КЛИЕНТ, DATA MOBILE, ERP-СВЯЗЬ, ОТЧЁТНОСТЬ, ТРЕНДЫ, ВИЗ., MATRIX, KPI, ПРОФИЛЬ, ИНЖ./ИСП. ПО, ОДИН. ЛИЦЕНЗИЯ | 9540.00 |
| 6AV6372-1DF05-3DX0 | 276 | SIMATIC B.DATA V5.3, БАЗОВАЯ СИСТЕМА ЭНЕРГОМЕНЕДЖМЕНТА, 30000 ТЕГОВ, ВКЛ. DB ORACLE DATABASE STANDARD EDITION EMBEDDED, 1 КОМПОНЕНТ СБОРА, 1 КЛИЕНТ, DATA MOBILE, ERP-СВЯЗЬ, ОТЧЁТНОСТЬ, ТРЕНДЫ, ВИЗ., MATRIX, KPI, ПРОФИЛЬ, ИНЖ./ИСП. ПО, ОДИН. ЛИЦЕНЗИЯ | 42400.00 |
| 6AV6372-1DF05-3DX4 | 276 | ОБНОВЛЕНИЕ SIMATIC B.DATA V5.3, BASIC SYSTEM, 3000 ТЕГОВ, ОТ ВЕРСИИ V5.2 ДО V5.3, 1 КОМПОНЕНТ СБОРА, 1 КЛИЕНТ, DATA MOBILE, ERP-СВЯЗЬ, ОТЧЁТНОСТЬ, ТРЕНДЫ, ВИЗ., MATRIX, KPI, ПРОФИЛЬ, ИНЖ./ИСП. ПО, ОДИН. ЛИЦЕНЗИЯ | 12720.00 |
| 6AV6372-1DF05-3XX0 | 276 | SIMATIC B.DATA V5, БАЗОВАЯ СИСТЕМА ЭНЕРГОМЕНЕДЖМЕНТА, ПАКЕТ РАСШИРЕНИЯ, ОБНОВЛЕНИЕ ТЕГОВ В 1 ШАГ БЕЗ СМЕНЫ ВЕРСИЙ, ИНЖ./ИСП. ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB | 10600.00 |
| 6AV6372-1DF15-3AX0 | 276 | SIMATIC B.DATA V5.3, БАЗОВАЯ СИСТЕМА ЭНЕРГОМЕНЕДЖМЕНТА - ПРОБНАЯ ВЕРСИЯ (90 ДНЕЙ), 1 КОМПОНЕНТ СБОРА, 1 КЛИЕНТ, DATA MOBILE, ERP-СВЯЗЬ, ОТЧЁТНОСТЬ, ТРЕНДЫ, ВИЗ., MATRIX, KPI, ПРОФИЛЬ, ПО И ДОК. НА DVD НА АНГЛ./НЕМ, РАБОТА ПОД ОС XPPROF (32 BIT) / WINDOWS | 53.00 |
| 6AV6372-1DF25-2AX0 | 276 | SIMATIC WINCC/B.DATA V5.2, WEB-СЕРВЕР, ВКЛ. 3 WEB-КЛИЕНТА, ИСП. ПО SOFTWARE, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, ЛИЦ. КЛЮЧ НА USB-НАКОПИТЕЛЕ, ПО И ДОК. НА DVD (НЕМ./АНГЛ.), РАБОТА ПОД ОС XPPROF/ 2003SRV/2008SRV (32 BIT), WINDOWS 7 BUSINESS/ULTIMATE (32 BIT, ТОЛЬКО КЛИЕН | 4240.00 |
| 6AV6372-1DF25-2BX0 | 276 | SIMATIC WINCC/B.DATA V5.2, WEB-СЕРВЕР, ВКЛ. 20 WEB-КЛИЕНТОВ, ИСП. ПО SOFTWARE, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, ЛИЦ. КЛЮЧ НА USB-НАКОПИТЕЛЕ, ПО И ДОК. НА DVD (НЕМ./АНГЛ.), РАБОТА ПОД ОС XPPROF/ 2003SRV/2008SRV (32 BIT), WINDOWS 7 BUSINESS/ULTIMATE (32 BIT, ТОЛЬКО КЛИ | 10600.00 |
| 6AV6372-1DF35-2AX0 | 276 | SIMATIC WINCC/B.DATA V5.2 CLIENT, КЛИЕНТ, ИНЖ./ИСП. ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, ЛИЦ. КЛЮЧ НА USB-НАКОПИТЕЛЕ, ПО И ДОК. НА DVD (НЕМ./АНГЛ.), РАБОТА ПОД ОС XPPROF/ 2003SRV/2008SRV (32 BIT), WINDOWS 7 BUSINESS/ULTIMATE (32 BIT, ТОЛЬКО КЛИЕНТ). | 1378.00 |
| 6AV6372-1DF45-2AX0 | 276 | SIMATIC WINCC/B.DATA V5.2 PROGNOSIS AND PLANNING, ФУНКЦИИ ПРОГНОЗИРОВАНИЯ И ПЛАНИРОВАНИЯ, ИНЖ./ИСП. ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, ЛИЦ. КЛЮЧ НА USB-НАКОПИТЕЛЕ, ПО И ДОК. НА DVD (НЕМ./АНГЛ.), РАБОТА ПОД ОС XPPROF/ 2003SRV/2008SRV (32 BIT), WINDOWS 7 BUSINESS/ULTIMATE (32 BIT, ТОЛЬКО КЛИЕНТ). | 6360.00 |
| 6AV6372-1DF55-2AX0 | 276 | SIMATIC WINCC/B.DATA V5.2, ES/RT-SW, SINGLE LICENSE, СВЯЗЬ С WINCC, OPC, ASCII, XML, ODBC..., ES/RT-SW, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, ЛИЦ. КЛЮЧ НА USB-НАКОПИТЕЛЕ. ПО И ДОК. НА DVD (НЕМ./АНГЛ.), РАБОТА ПОД ОС XPPROF/ 2003SRV/2008SRV (32 BIT), WINDOWS 7 BUSINESS/ULTIMATE (32 BIT, ТОЛЬКО КЛИЕНТ). | 4240.00 |
