• WinCC в сочетании с SIMATIC Batch позволяет решать задачи оперативного управления и мониторинга рецептурных процессов
• WinCC/Batch поставляется в виде пакетов (WinCC/Batch Collection) с поддержкой 150 (PO150¹⁾ ) и  300 (РО300) производственных объектов, ориентированных на использование на небольших предприятиях и предприятиях средних размеров.
• WinCC/Batch может использоваться на станциях 1-пользовательских систем, а также в многопользовательских системах с архитектурой клиент/ сервер.
• Для увеличения количества поддерживаемых производственных объектов могут использоваться пакеты SIMATIC BATCH Power Packs для 300, 600, 1800 и > 1800 PO, а также пакеты WinCC Power Pack.

1) PO: производственные объекты - отдельные секции предприятия, установки и т.д.

Текущие версии:

• WinCC/Batch Collection V6.0 SP3:
  • WinCC V6.0 SP3
  • SIMATIC Batch V6.1 SP1

Конфигурация

WinCC/Batch Collection PO 150

WinCC/Batch Collection PO 300

Особенности

• WinCC/Batch позволяет выполнять оперативное управление и мониторинг рецептурных процессов
• Модульная архитектура в сочетании с гибкой масштабируемостью и оптимальным учетом индивидуальных требований заказчиков
• Работа в резервированных конфигурациях, исключение возможности потери batch данных
• Использование рецептур взаимосвязанных подсистем с существенным упрощением управления рецептурами и процедур ратификации
• Использование иерархии рецептов в соответствии с ISA S88.01 для создания рецептов, ориентированных на проектирование процессов
• Сохранение, архивирование и интенсивная регистрация batch данных в XML формате
• Поддержка процедур ратификации в соответствии с 21 CFR, часть 11 за счет регистрации действий операторов, сохранения версий рецептов, рецептурных операций и формул, использования электронных подписей и защиты доступа
• Поддержка формул

Область применения

WinCC/Batch разработан для

• Интеграции рецептурных процессов в среду WinCC
• Работы с программируемыми контроллерами S7-300, S7-400, S5 или контроллерами других производителей
• Работы с пакетами STEP 5/ STEP 7

Дизайн

WinCC/Batch имеет две модификации, ориентированные для использования на предприятиях различных размеров:

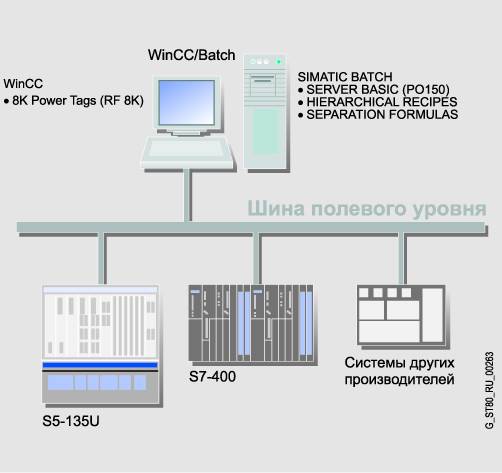

WinCC/Batch Collection PO150:

• WinCC RT 8K - среда выполнения готовых проектов WinCC с поддержкой 8 K переменных (PowerTag)
• SIMATIC BATCH SERVER BASIC с поддержкой 150 производственных объектов (PO), BatchCC и рецептурной системой
• SIMATIC BATCH иерархия рецептов
• SIMATIC BATCH разделение, процедуры, формулы

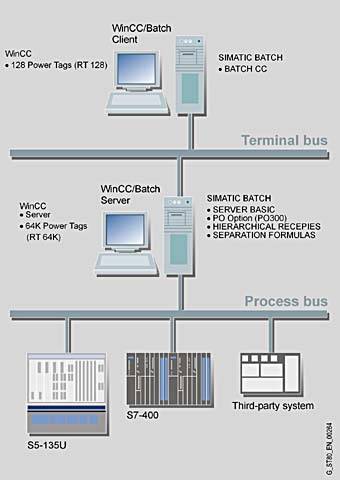

WinCC/Batch Collection PO300:

• WinCC RT 64K - среда выполнения готовых проектов WinCC с поддержкой 64 K переменных (PowerTag)
• WinCC RT 128 - среда выполнения готовых проектов WinCC с поддержкой 128 переменных (PowerTag)
• WinCC/Server
• SIMATIC BATCH SERVER BASIC с поддержкой 150 производственных объектов (PO), BatchCC и рецептурной системой
• SIMATIC BATCH иерархия рецептов
• SIMATIC BATCH разделение, процедуры, формулы
• SIMATIC BATCH BATCHCC
• SIMATIC BATCH PO300 - опция увеличения количества поддерживаемых производственных объектов до 300

В комплект поставки пакетов WinCC/Batch включены только RT лицензии WinCC. Для проектирования Batch систем необходимо наличие хотя бы одной RC лицензия на WinCC с поддержкой соответствующего количества переменных (Power Tag).

Каждый пакет WinCC/Batch Collection (PO150 или PO300) включает описание интерфейсов и примеры для интеграции SIMATIC BATCH и WinCC.

Для формирования и развития структуры предприятия могут использоваться все компоненты SIMATIC BATCH. Индивидуальные компоненты SIMATIC Batch, как правило, поставляются только с соответствующими лицензиями и не содержат в комплекте поставки программного обеспечения. Поэтому для использования этих компонентов необходим заказ пакета WinCC/Batch (смотри каталог продукции PCS7).

Функции

Ниже приведено описание функций только компонентов SIMATIC Batch (описание функций WinCC здесь не приводится, но может быть найдено в данном каталоге).

Базовый пакет SIMATIC Batch Server включает в свой состав:

• Программное обеспечение Batch Server с поддержкой 150 Batch PO (производственных объектов)
• Программное обеспечение SIMATIC Batch BatchCC (Batch Control Center - центр управления)
• Редактор рецептов SIMATIC Batch Recipe System

SIMATIC Batch Server может использоваться в SIMATIC Batch проектах на станциях 1-пользовательских систем или в многопользовательских системах с архитектурой Batch-сервер/ Batch-клиент.

Функциональные возможности базового пакета SIMATIC Batch Server  могут расширяться опциональными пакетами SIMATIC Batch PO и Power Pack, которые позволяют увеличивать количество поддерживаемых Batch PO до 300, 600, 1800 или неограниченного количества.

BatchCC обеспечивает поддержку мощного набора функций для решения следующих задач:

• Считывание и обновление данных, поступающих от базовых систем автоматизации предприятия
• Определение прав пользователей по использованию всех функций SIMATIC Batch с клиентских станций или из отдельных секций предприятия
• Определение наименований и кодов материалов
• Управление главными рецептами, запуск редактора рецептов для изменения структуры рецептур
• Управление библиотеками с элементами рецептов (библиотечные операции)
• Редактирование категорий формул и управление связанными с ними формулами (установка параметров)
• Создание ветвей с главными рецептами
• Запуск и управление ходом протекания рецептурных процессов
• Мониторинг и диагностика рецептурных процессов
• Запись и архивирование рецептов и batch данных

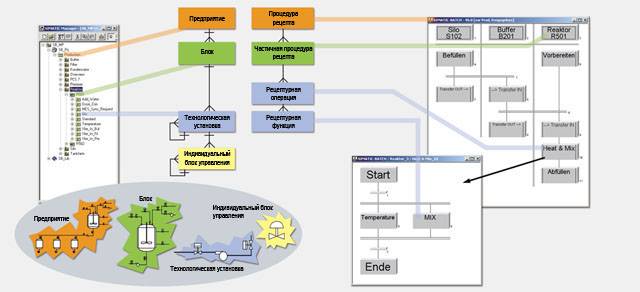

SIMATIC Batch иерархия рецептов в соответствии с ISA-88.01.

SIMATIC Batch и SIMATIC PCS 7 формирую функциональный блок, полностью покрывающий модель, описанную в стандарте ISA-88.01.

Структура иерархии рецептов включает в свой состав различные модули и поддерживает навигационные функции для:

• Рецептурных процедур для управления процессами или производствами предприятия
• Частичных рецептурных процедур для управления отдельными шагами процесса в производственных блоках
• Рецептурных операций/ функций, включаемых в задачи/ функции проектирования процесса на соответствующих технических средствах

Batch разделение, процедуры и формулы поддерживает мощный набор функций для решения следующих задач:

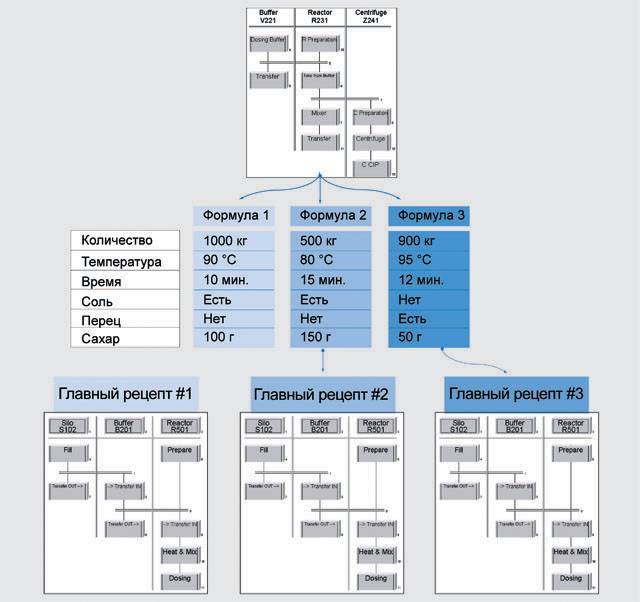

Гибкость, обеспечиваемая применением не зависящими от производственных блоков рецептов, может быть еще более увеличена, если процедуры и наборы параметров (формулы) будут разделены. Различные варианты главных рецептов могут создаваться путем связывания нескольких формул с помощью процедур рецепта. Структура формулы определяется ее категорией. Категории формул задаются пользователем.

Совместимость

Просим обратить внимание на тот факт, что полной совместимостью обладают только версии программных продуктов WinCC и SIMATIC Batch, включенных в комплект поставки соответствующих пакетов программ. Более ранние версии SIMATIC Batch и WinCC использоваться совместно не могут.

Интеграция

Детальная информация о интеграции SIMATIC Batch в среду WinCC приведена в описании "Batch V6.1 SP1 Configuration Guide". Примеры на прилагаемом компакт диске базируются на использовании Excel и существенно упрощают процесс конфигурирования интерфейса между WinCC и SIMATIC Batch.
