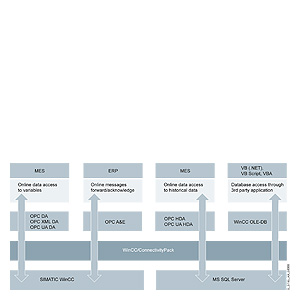

WinCC/Connectivity Pack Связь между компонентами различных производителей в сфере автоматизации всегда была чрезвычайно важна для WinCC. Особенно важно предоставить доступ к предобработанным производственным данным для систем более высокого уровня (например, MES = Management Execution System – системы управления производством, ERP = Enterprise Resource Planning – корпоративное планирование ресурсов, или приложений Office = MS Excel, MS Access и др.). WinCC имеет встроенный OPC Data Access Server (сервер OPC для доступа к данным) и OPC XML DA сервер, которые обеспечивают доступ ко всем текущим значениям в системе и предоставляет открытые интерфейсы для доступа к историческим данным WinCC.
- Новые возможности WinCC V6 включают OPC XML DA 1.01, OPC HDA 1.20 (Historical Data Access – доступ к историческим данным), OPC A&E 1.10 (Alarm & Events – сообщения и события), а также интерфейс WinCC OLE-DB, позволяющий удаленным компьютерам без установленной WinCC получать доступ к архивам переменных и сообщений WinCC
- Функции серверов OPC (XML DA, HDA и A&E) предоставляются пакетом WinCC/Connectivity Pack. Для доступа к архивным данным через провайдер WinCC OLE-DB тавже необходима лицензия на WinCC/Connectivity Pack.
- Лицензия Connectivity Pack требуется для каждой системы WinCC, к данным которой необходимо иметь доступ.
- При применении Connectivity Station не требуется устанавливать лицензии ConnectivityPack на системах WinCC, к которым осуществляетсмя доступ. Connectivity Station работает автономно и не требует инсталляции WinCC на компьютере.
- Доступ к архивам переменных и сообщений WinCC с компьютера, на котором не установлена лицензия на WinCC или опциональный пакет WinCC, по интерфейсам Connectivity Pack требует на стороне клиента лицензию WinCC/Client Access License. (см. также WinCC/Client Access License)
- Connectivity Station - это опция для WinCC, начиная с версии 6.2.
Особенности
WinCC/Connectivity Pack - Доступ к историческим данным WinCC с любых компьютеров
- Возможность анализа и обработки данных техпроцесса при помощи специализированного инструментария, разработанного заказчиком (например, в VisualBasic)
Функции
WinCC/Connectivity Pack Выступая в роли сервера HDA, WinCC предоставляет другим приложениям исторические данные из подсистемы архивирования WinCC. Клиент OPC HDA (к примеру, пакет составления отчетов) задает временной интервал требуемых данных, указывая начальное и конечное время диапазона. Кроме того, OPC HDA позволяет формировать на сервере результаты различных расчетов служебных функций (например, стандартное отклонение, вариация, средние значения, интегралы, и т.п.) и тем самым разгружать сеть за счет пересылки только предобработанных данных.
С помощью сервера OPC A&E, сообщения WinCC вместе с сопутствующими значениями процесса пересылаются любому клиенту производственного или управленческого уровня корпоративной иерархии. Механизмы фильтрации и подписки гарантируют пересылку только выбранной и изменяющейся информации. Функция квитирования на данном уровне также доступна.
Сервер WinCC OPC XML DA делает возможным межплатформенную связь между Windows и не Windows системами, в том числе через Internet. Эта технология позволяет читать и записывать теги WinCC (как внешние, так и внутренние) из внешних систем производства не Сименс.
WinCC OLE-DB обеспечивает стандартизованный и легкий доступ к архивным данным WinCC (MS SQL Server 2005). Таким же образом, как и в случае интерфейсов OPC HDA и OPC A&E, доступ через провайдера WinCC OLE-DB позволяет получить все архивные данные WinCC со всеми сопутствующими значениями процесса, а также тексты сообщений и пользовательского ввода. Провайдер WinCC OLE-DB также предоставляет некоторые функции анализа, такие как минимум, максимум, список статистики сообщений и т.п.
Опция WinCC Connectivity Station разработана для построения автономного моста к данным серверов WinCC. Она поддерживает описанные выше интерфейсы OPC и доступ через OLE DB . Доступ к данным WinCC является прозрачным, т.е. независит от того, где располагаются данные в текущий момент: на каком из двух дублированных серверов или на центральном архивном сервере.
Connectivity Station проектируется с помощью пакета NCM PC Manager или SIMATIC Manager.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV6371-1DR06-2AV0 | 276 | WINCC/CONNECTIVITY PACK V6.2 ASIA, ПРОГРАММНАЯ ОПЦИЯ ДЛЯ WINCC V6.2 ASIA, ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, EN,CHS, CHT,KOR,JPN | 1070.60 |
| 6AV6371-1DR06-2AX0 | 276 | WINCC/CONNECTIVITY PACK V6.2, ОПЦИЯ ДОСТУПА К ИСТОРИЧЕСКИМ ДАННЫМ ДЛЯ SIMATIC WINCC ВЕРСИИ 6.2, ИСПОЛНЯЕМОЕ ПО, ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ | 1070.60 |
| 6AV6371-1DR06-2AX3 | 276 | WINCC/CONNECTIVITY PACK ОБНОВЛЕНИЕ ОТ ВЕРСИИ 6.X ДО ВЕРСИИ V6.2 ДЛЯ ОПЦИИ ДОСТУПА К ИСТОРИЧЕСКИМ ДАННЫМ ДЛЯ SIMATIC WINCC ВЕРСИИ 6.2, ИСПОЛНЯЕМОЕ ПО, ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ | 162.18 |
| 6AV6371-1DR07-0AX0 | 276 | WINCC/CONNECTIVITY PACK V7.0, ОПЦИЯ ДОСТУПА К ИСТОРИЧЕСКИМ ДАННЫМ ИЗ СТОРОННИХ СИСТЕМ ДЛЯ WINCC V7.0, ИСПОЛНЯЕМОЕ ПО, ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ | 1070.60 |
| 6AV6371-1DR07-2AX0 | 276 | WINCC/CONNECTIVITY PACK V7.2, ОПЦИЯ ДОСТУПА К ИСТОРИЧЕСКИМ ДАННЫМ ИЗ СТОРОННИХ СИСТЕМ ДЛЯ WINCC V7.2 И WINCC 7.2 ASIA, ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ | 1070.60 |
| 6AV6371-1DR16-2AV0 | 276 | WINCC/CONNECTIVITY STATION V6.2 ASIA, ПРОГРАММНАЯ ОПЦИЯ ДЛЯ WINCC V6.2 ASIA, ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, EN,CHS,CHT,KOR,JPN | 3027.36 |
| 6AV6371-1DR16-2AX0 | 276 | WINCC/CONNECTIVITY STATION V6.2, СТАНЦИЯ ДОСТУПА - ОПЦИЯ ДОСТУПА К ИСТОРИЧЕСКИМ ДАННЫМ ДЛЯ SIMATIC WINCC ВЕРСИИ 6.2, ИСПОЛНЯЕМОЕ ПО, ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ | 3027.36 |
| 6AV6371-1DR17-0AX0 | 276 | WINCC/CONNECTIVITY STATION V7.0, ОПЦИЯ СТАНЦИИ ДОСТУПА К ИСТОРИЧЕСКИМ ДАННЫМ ИЗ СТОРОННИХ СИСТЕМ ДЛЯ WINCC V7.0, ИСПОЛНЯЕМОЕ ПО, ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ | 3027.36 |
| 6AV6371-1DR17-2AX0 | 276 | WINCC/CONNECTIVITY STATION V7.2, СТАНЦИЯ ДОСТУПА К ИСТОРИЧЕСКИМ ДАННЫМ ИЗ СТОРОННИХ СИСТЕМ, ОПЦИЯ ДЛЯ WINCC V7.2 И WINCC 7.2 ASIA, ИСПОЛНЯЕМОЕ ПО, ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ | 3027.36 |
