WinCC/DowntimeMonitor Основой для SIMATIC Plant Intelligence является использование опций системы визуализации SIMATIC WinCC. Опция WinCC/DowntimeMonitor является такой компонентой WinCC Plant Intelligence. WinCC/DowntimeMonitor – это опция для мониторинга эффективности работы и производительности отдельных машин, подсистем и производственных линий. Комбинированные элементы будут отображаться аналогично оборудованию. Используя опцию WinCC/DowntimeMonitor, программное обеспечение для анализа машинных данных, времена простоя оборудования могут централизованно сохраняться и подвергаться анализу. Таким образом могут быть определены специфические параметры для отдельных устройств, машин или целых производственных линий. Интеграция в WinCC гарантирует полную прозрачность всех машинных и заводских данных, как основу для оптимизации заводского производства.
Показатели производства могут читаться прямо из WinCC и быть связаны с соответствующими функциями для анализа.
- SIMATIC WinCC DowntimeMonitor может быть установлен на одиночную станцию WinCC, на сервер WinCC или на клиент WinCC со своим проектом, и состоит из клиентской части для инжиниринга и пользовательского интерфейса для среды исполнения.
- Все инжиниринговые операции производятся используя графический интерфейс Инжинирингового Клиента. Инжиниринговый клиент вызывается из среды разработки WinCC.
- SIMATIC WinCC DowntimeMonitor обеспечен элементами управления ActiveX. Они используются для вывода определенных параметров и изменения различных статусных параметров за определенный период времени. Эти управляющие элементы интегрированы в мнемосхемы WinCC для представления результатов.
- Сохраняемые данные хранятся в локальной базе данных и могут быть перемещены в другое место для хранения.
- Опция только для WinCC V6.2
- Основной пакет состоит из Инжиниринговой части и элементов для среды исполнения, а также лицензии для работы с 5-ю машинами. Имеются другие лицензии для работы с 25, 50, 100 единицами оборудования.
Особенности
WinCC/DowntimeMonitor - Запись времени отказа оборудования, выявления случаев и причин отказов оборудования и мониторинг эффективности работы оборудования.
- Анализ слабых мест производственного процесса и запись нежелательной производственной работы.
- Основа для принятия решений основанных на показателях производительности.
- Идентификация событий приведших к финансовым потерям из-за отказа оборудования.
- Начальная точка для расширенного анализа простоя оборудования с использованием опций программного обеспечения уровня MES SIMATIC IT.
- Полная прозрачность для всего оборудования как основа для оптимизации производительности предприятия. Определение сбоев и узких мест в производстве для увеличения надежности.
- Специфические производные ключевые параметры (KPI - Key Performance Indicators).
- Интеграция с соответствующими элементами визуализации в мнемосхемах WinCC.
- Может быть использован как для отдельных машин, так и для сложных производственных линий.
- Возможность предоставления информации различным людям через Интернет.
Функции
WinCC/DowntimeMonitor - Создание модели времени для определения различных временных параметров как основы для вычисления ключевых показателей KPI для элементов (оборудования).
- Создание оборудования как централизованных компонент для оценки посредством деления системы на индивидуальные группы.
- Создание дерева причин для детализированного вывода причин простоев.
- Размещение области статуса работы оборудования в памяти контроллера для временных категорий и дерева причин DowntimeMonitor.
- Сохранение системного статуса для вычисления и представления ключевых показателей.
- Доступны следующие предопределенные ключевые показатели: надежность, количество переключений, время цикла, временные потери из-за ошибок, продолжительность работы, эффективная работа, обслуживание, среднее время между обслуживаниями, среднее время до ошибки, среднее время до обслуживания, среднее время на ремонт, частота ошибок, обобщенный показатель эффективности, производительность, длительность производства, качество, потери в скорости, полный показатель эффективности работы, использование.

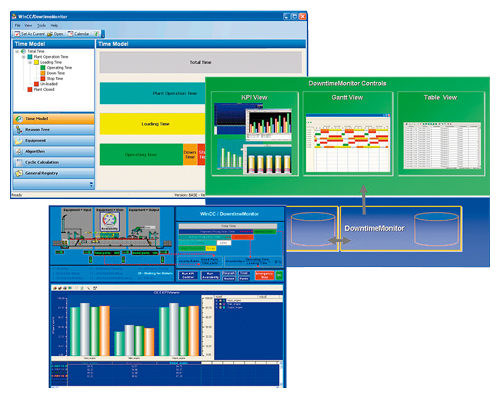

- Интеграция трех новых элементов визуализации Gantt View, KPI View и Table View, в WinCC для вывода результирующих показателей для одной или более единицы оборудования.
- Элемент визуализации WinCC DowntimeMonitor Gant View показывает статус работы оборудования за определенный период времени.
- Элемент визуализации WinCC DowntimeMonitor KPI View показывает распределение количества остановок и ключевых показателей производительности в виде тренда, столбика, сегмента или в виде диаграммы Pareto используя сохраненные данные.
- Элемент визуализации WinCC DowntimeMonitor Table View показывает ряды данных с временами сбоев в работе для анализа за выбранный диапазон времени. Пользователь может использовать этот элемент для ввода, изменения, распределения или комбинирования, а также добавления вручную комментариев к временам сбоев.
- Эти элементы могут работать в Интранет или Интернет при использовании опции WinCC/Web Navigator.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV6372-1DB06-2BD0 | 276 | WINCC/PROCESSMONITOR V1.0, ОПЦИЯ ОПРЕДЕЛЕНИЯ ВРЕМЕННЫХ ПОКАЗАТЕЛЕЙ РАБОТЫ УСТАНОВКИ ДЛЯ WINCC 6.2, УВЕЛИЧЕНИЕ ЧИСЛА ПЕРЕМЕННЫХ 5 -> 25 АГРЕГАТОВ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ | 4811.34 |
| 6AV6372-1DB06-2BX0 | 276 | WINCC/PROCESSMONITOR V1.0, ОПЦИЯ ОПРЕДЕЛЕНИЯ ВРЕМЕННЫХ ПОКАЗАТЕЛЕЙ РАБОТЫ УСТАНОВКИ ДЛЯ WINCC 6.2, ВКЛЮЧАЯ ЛИЦЕНЗИЮ НА 5 АГРЕГАТОВ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ | 2648.94 |
| 6AV6372-1DB06-2DF0 | 276 | WINCC/PROCESSMONITOR V1.0, ОПЦИЯ ОПРЕДЕЛЕНИЯ ВРЕМЕННЫХ ПОКАЗАТЕЛЕЙ РАБОТЫ УСТАНОВКИ ДЛЯ WINCC 6.2, УВЕЛИЧЕНИЕ ЧИСЛА ПЕРЕМЕННЫХ 25 -> 50 АГРЕГАТОВ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ | 3243.60 |
| 6AV6372-1DB06-2DX0 | 276 | WINCC/PROCESSMONITOR V1.0, ОПЦИЯ ОПРЕДЕЛЕНИЯ ВРЕМЕННЫХ ПОКАЗАТЕЛЕЙ РАБОТЫ УСТАНОВКИ ДЛЯ WINCC 6.2, ВКЛЮЧАЯ ЛИЦЕНЗИЮ НА 25 АГРЕГАТОВ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ | 7460.28 |
| 6AV6372-1DB06-2FH0 | 276 | WINCC/PROCESSMONITOR V1.0, ОПЦИЯ ОПРЕДЕЛЕНИЯ ВРЕМЕННЫХ ПОКАЗАТЕЛЕЙ РАБОТЫ УСТАНОВКИ ДЛЯ WINCC 6.2, УВЕЛИЧЕНИЕ ЧИСЛА ПЕРЕМЕННЫХ 50 -> 100 АГРЕГАТОВ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ | 4324.80 |
| 6AV6372-1DB06-2FX0 | 276 | WINCC/PROCESSMONITOR V1.0, ОПЦИЯ ОПРЕДЕЛЕНИЯ ВРЕМЕННЫХ ПОКАЗАТЕЛЕЙ РАБОТЫ УСТАНОВКИ ДЛЯ WINCC 6.2, ВКЛЮЧАЯ ЛИЦЕНЗИЮ НА 50 АГРЕГАТОВ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ | 10703.88 |
| 6AV6372-1DB06-2HK0 | 276 | WINCC/PROCESSMONITOR V1.0, ОПЦИЯ ОПРЕДЕЛЕНИЯ ВРЕМЕННЫХ ПОКАЗАТЕЛЕЙ РАБОТЫ УСТАНОВКИ ДЛЯ WINCC 6.2, УВЕЛИЧЕНИЕ ЧИСЛА ПЕРЕМЕННЫХ 100 -> 200 АГРЕГАТОВ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ | 6054.72 |
| 6AV6372-1DB06-2HX0 | 276 | WINCC/PROCESSMONITOR V1.0, ОПЦИЯ ОПРЕДЕЛЕНИЯ ВРЕМЕННЫХ ПОКАЗАТЕЛЕЙ РАБОТЫ УСТАНОВКИ ДЛЯ WINCC 6.2, ВКЛЮЧАЯ ЛИЦЕНЗИЮ НА 100 АГРЕГАТОВ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ | 15028.68 |
| 6AV6372-1DB06-2KX0 | 276 | WINCC/PROCESSMONITOR V1.0, ОПЦИЯ ОПРЕДЕЛЕНИЯ ВРЕМЕННЫХ ПОКАЗАТЕЛЕЙ РАБОТЫ УСТАНОВКИ ДЛЯ WINCC 6.2, ВКЛЮЧАЯ ЛИЦЕНЗИЮ НА 200 АГРЕГАТОВ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ | 21083.40 |
| 6AV6372-1DB07-0BD0 | 276 | WINCC/DOWNTIMEMONITOR V7.0 SP1, РАСШИРЕНИЕ С 5 ДО 25 ЕДИНИЦ ОБОРУДОВАНИЯ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, | 4811.34 |
| 6AV6372-1DB07-0BX0 | 276 | WINCC/DOWNTIMEMONITOR V7.0 SP1 ВКЛ. 5 ЕДИНИЦ ОБОРУДОВАНИЯ, ОПЦИЯ WINCC V7.0 SP1, ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, GER,EN,FR,SP,IT, CHS | 2648.94 |
| 6AV6372-1DB07-0DF0 | 276 | WINCC/DOWNTIMEMONITOR V7.0 SP1, РАСШИРЕНИЕ С 25 ДО 50 ЕДИНИЦ ОБОРУДОВАНИЯ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, | 3243.60 |
| 6AV6372-1DB07-0DX0 | 276 | WINCC/DOWNTIMEMONITOR V7.0 SP1 ВКЛ. 25 ЕДИНИЦ ОБОРУДОВАНИЯ, ОПЦИЯ WINCC V7.0 SP1, ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, GER,EN,FR,SP,IT, CHS | 7460.28 |
| 6AV6372-1DB07-0FH0 | 276 | WINCC/DOWNTIMEMONITOR V7.0 SP1, РАСШИРЕНИЕ С 50 ДО 100 ЕДИНИЦ ОБОРУДОВАНИЯ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, | 4324.80 |
| 6AV6372-1DB07-0FX0 | 276 | WINCC/DOWNTIMEMONITOR V7.0 SP1 ВКЛ. 50 ЕДИНИЦ ОБОРУДОВАНИЯ, ОПЦИЯ WINCC V7.0 SP1, ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, GER,EN,FR,SP,IT, CHS | 10703.88 |
| 6AV6372-1DB07-0HX0 | 276 | WINCC/DOWNTIMEMONITOR V7.0 SP1 ВКЛ. 100 ЕДИНИЦ ОБОРУДОВАНИЯ, ОПЦИЯ WINCC V7.0 SP1, ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, GER,EN,FR,SP,IT, CHS | 15028.68 |
| 6AV6372-1DB07-0KX0 | 276 | WINCC/DOWNTIMEMONITOR V7.0 SP1 ВКЛ. 200 ЕДИНИЦ ОБОРУДОВАНИЯ, ОПЦИЯ WINCC V7.0 SP1, ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, GER,EN,FR,SP,IT, CHS | 21083.40 |
| 6AV6372-1DB07-0XX4 | 276 | WINCC/DOWNTIMEMONITOR, ОБНОВЛЕНИЕ ОТ ВЕРСИИ V1.X ДО V7.0 SP1, ОПЦИЯ ДЛЯ WINCC V7.0 SP1, ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, GER,EN,FR,SP,IT, CHS | 648.72 |
