WinCC flexible /SIMATIC Logon

Разделы

WinCC flexible /SIMATIC Logon
  • Опция для SIMATIC WinCC flexible Runtime и SIMATIC Panels для долговременной записи действий оператора в журнале и поддержки электронной подписи
  • Удобное программное обеспечение стандартно включенное в WinCC flexible 2005, используется для определения:- какие операции дожны записываться при работе системы исполнения в журнал- для каких важных операций в рантайме требуется электронная подпись и комментарии
  • Опция audit в комбинации с опцией ChangeControl для поддержки системы управления правами пользователей
  • Доступна для следующих систем SIMATIC HMI: TP/OP270, TP/OP277, MP270B, MP277, MP370, WinCC flexible Runtime
  • Одна лицензия требуется на каждое устройство (панель/ПК)
  • Поддерживается работа с опциями WinCC flexible SmartAcces и SmartService, реализованых для комбинированных приложений с функциями аудита в производственных системах со специальными требованиями, в общих условиях определенных в White Paper "21 CFR Part 11 Conformity for SIMATIC WinCC flexible 2005".








Особенности

WinCC flexible /SIMATIC Logon
  • Функции аудита для поддержки пользователей в соответствии со специальными требованиями, такими как:
    • производственные системы требующие валидацию в соответствии с 21 CFR Part 11 FDA 2)
    • соответствия требованиям оперативного контроля в соответствии с EU 175/2002 3)
  • Записи в журнале аудита связаны с конкретными пользователями, что способствует надежной и ясной идентификации.
  • Журнал записей, который хранится как CSV файл1), может проверяться механизмом безопасности от любых изменений которые делаются после создания записей.
  • Для особенно важных операций, таких ,как например, старт производства или загрузка новых рецептур, могут быть сконфигурированы электронная подпись и комментарии, которые затем автоматически в рантайме будут сохраняться.
  • Ограничения:
    • WinCC flexible/ Audit не может быть в комбинации с Asiatic языками на панелях

1) CSV Comma separated Values

2) FDA Food Drug Administration;

3) 21 CFR Part 11- Law concerning system validation






Дизайн

WinCC flexible /SIMATIC Logon

Программное обеспечение SIMATIC Logon и SIMATIC Logon Remote Access устанавливаются на центральной станции.

Возможна коннекция устройств к центральной станции по сети Ethernet:

  • ПК с WinCC flexible Runtime
  • Панели SIMATIC начиная с 170 серии
Лицензии

Требуются следующие лицензии:

  • SIMATIC Logon basic license
  • SIMATIC Logon Remote Access license (лицензии на 3 или 10 станций); может быть установлено более одной лицензии SIMATIC Logon Remote Access.

Количество подсоединенных станций зависит от используемых лицензий SIMATIC Logon Remote Access. Общее количество соединений определяется индивидуальными лицензиями. Пример: две установленные лицензии на 10 станций дают возможность подсоединять до 20 станций к центральной.




Функции

WinCC flexible /SIMATIC Logon

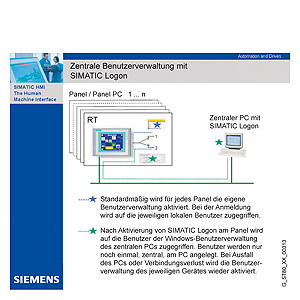

  • Опция SIMATIC Logon для WinCC flexible устанавливается на центральную станцию, с которой связаны соответсвующие WinCC flexible станции (ПК с WinCC flexible Runtime или/и SIMATIC Panel класса 270 и выше) через сеть Ethernet. Таким образом реализуется централизованное администрирование пользователей.
  • В станции WinCC flexible, система управления пользователями WinCC просматривает существующие группы пользователей с соответствующими правами пользователей и сопоставляет с пользовательскими группами с теми же именами на центральной станции. Каждый пользователь определенный в группе на центральной станции и группе существующей на станции WinCC flexible, имеет на этой станции соответствующие права.
  • Если происходит обрыв связи между центральной станцией с SIMATIC Logon и станцией WinCC flexible, работа происходит с правами локально сконфигурированного предопределенного пользователя.
  • Время действия паролей и правила формирования структуры паролей определяются конфигурацией на центральной станции и применяется ко всем децентралиованным станциям WinCC flexible и соответствующим пользователям.
  • Несколько лицензий SIMATIC Logon для WinCC flexible может быть загружено на центральную станцию, что увеличивает число станций WinCC flexible, которые могут быть связаны со станцией централизованного администрирования пользователей. Пример: Две лицензии по 10 подключений SIMATIC Logon для WinCC flexible дают возможность соединить 20 станций WinCC flexible  со станций централизованного администрирования пользователей.




Технические данные

WinCC flexible /SIMATIC Logon


WinCC flexible /Audit

Место хранения для журнала аудита в панели
  • Вставляемая в панель карточка Flash memory
  • на жестком диске ПК связанного с панелью по Ethernet

Место хранения для журнала аудита в WinCC flexible Runtime

на жестком диске ПК

Операторская платформа



SIMATIC Panel

Mobile Panel 277, TP/OP 270, TP/OP 277

SIMATIC Multi Panels

MP 270B, MP 277, MP 370

PC

SIMATIC WinCC flexible Runtime








Дальнейшая информация

WinCC flexible /SIMATIC Logon

Замечание

Если Вам нужны специальные модификации или опции для описываемого продукта, то посмотрите в разделе "Заказные продукты", где Вы сможете найти информацию по Программе Открытая Платформа для создания пользовательских функций и элементов управления для WinCC flexible.






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7658-7BA00-2YB0281SIMATIC LOGON, ПАКЕТ ПО УДАЛЁН. ДОСТУПА ДЛЯ 3 КЛИЕНТОВ WINCC FLEXIBLE 2007, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИНЖЕНЕРНОЕ ПО, БЕЗ ПО И ДОКУМЕНТ., ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 7 ЯЗЫКОВ (G,E, F,I, S,J,C), РАБОТА ПОД ОСWINXPPROF/ WINSRV2003/WIN2000PROF, ЦЕЛЕВОЕ АППАРАТ. ОБЕСП.: P 705.96
6ES7658-7BB00-2YB0281SIMATIC LOGON, ПАКЕТ ПО УДАЛЁН. ДОСТУПА ДЛЯ 10 КЛИЕНТОВ WINCC FLEXIBLE 2007, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИНЖЕНЕРНОЕ ПО, БЕЗ ПО И ДОКУМЕНТ., ЛИЦЕНЗИОННЫЙ КЛЮЧ НА FD, CLASS A, 7 ЯЗЫКОВ (G,E, F,I, S,J,C), РАБОТА ПОД ОСWINXPPROF/ WINSRV2003/WIN2000PROF, ЦЕЛЕВОЕ АППАРАТ. ОБЕСП.: P 1820.02
6ES7658-7BX51-0YA0281SIMATIC LOGON V1.5, ПРОГРАММНЫЙ ПАКЕТ, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, КЛЮЧ ЛИЦЕНЗИИ НА USB-НАКОПИТЕЛЕ, CLASS A, 7 ЯЗЫКОВ (G,E,F,I,S,J,C), РАБОТА ПОД XPPROF/ VISTA/WIN7/WINSRV2003/ WINSRV2003 R2/WINSRV2008/ WINSRV2008 R2 ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСП.: PC 324.36
6ES7658-7BX51-0YE0281SIMATIC LOGON V1.5, ОБНОВЛЕНИЕ ПАКЕТА ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, КЛЮЧ ЛИЦЕНЗИИ НА USB-НАКОПИТЕЛЕ, CLASS A, 7 ЯЗЫКОВ (G,E,F,I,S,J, C), РАБОТА ПОД XPPROF/ VISTA/WIN7/WINSRV2003/ WINSRV2003 R2/WINSRV2008/ WINSRV2008 R2 REFEREN 97.52
