WinCC flexible/Sm@rtAccess - Опция для SIMATIC WinCC flexible Runtime, также панелей SIMATIC для коммуникации между различными SIMATIC HMI- системами
- Для следующих SIMATIC HMI- систем:
- Mobile Panel 177 PN, Mobile Panel 277
- TP 177B PN/DP, OP 177B PN/DP
- TP/OP 270, TP/OP 277
- MP 270B, MP 277, MP 370
- WinCC flexible Runtime
- Коммуникация между HMI- системами на основе Ethernet- сетей, через Intranet/Internet:
- Доступ к переменным для чтения и записи; WinCC flexible Runtime предоставляет в распоряжение данные (переменные) другим SIMATIC HMI-системам или офисным приложениям
- Возможно удаленное управление и наблюдение с SIMATIC HMI-системами;Клиент - серверная конфигурация для распределенных операторских станций или решений с головной станцией
- Обслуживание, визуализация и обработка данных на месте так же возможны, как и удаленный запрос информации или центрального архива. Мощные информационные потоки гарантируют обзор состояний всего процесса.
- На каждое рабочее место необходима лицензия
Особенности
WinCC flexible/Sm@rtAccess - Гибкое решение для независимого от места доступа к системам HMI и данным процесса
- Разгрузка полевой шины: WinCC flexible Runtime дает возможность доступа управляющей системе к данным процесса. Полевой уровень не нагружается коммуникациями уровня управления. WinCC flexible Runtime, панели SIMATIC отрабатывают все поставленные требования.
- Простое и быстрое проектирование коммуникационных связей с инжиниринговым программным обеспечением WinCC flexible
Область применения
WinCC flexible/Sm@rtAccess - Использование HMI-систем в качестве сервера данных для компонентов систем автоматизации, например, системы управления или системы офисного уровня. На одной картинке управления, например, представляются значения процесса от разных машин.
- Управление и наблюдение пространственно распределенных установок с несколькими операторскими станциями одним оператором
- Управление и наблюдение всей назначенной HMI- системой от центральной станции (например, головная станция железной дороги)

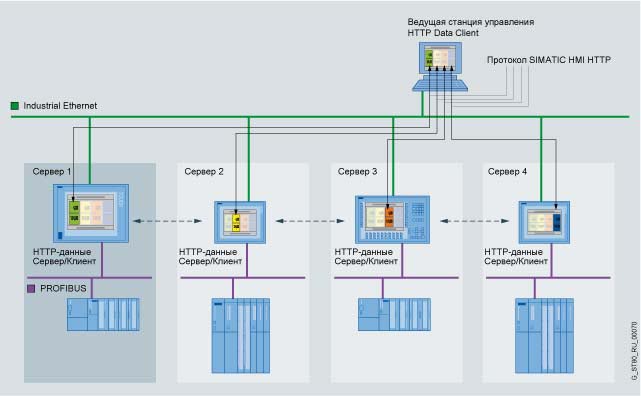

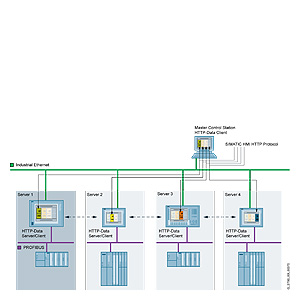

Коммуникация между системами HMI через Industrial Ethernet: применение системы HMI в качестве сервера данных

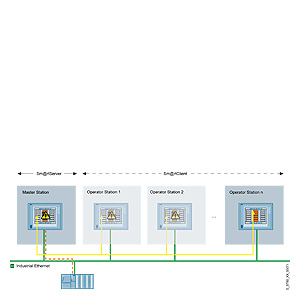

Применение: координация работы нескольких операторских станций
Применение: Управление и наблюдение HMI- системой от центральной станции
Функции
WinCC flexible/Sm@rtAccess Через Industrial Ethernet, Intranet/Internet на основе Sm@rtAccess происходит коммуникация между различнымиSIMATIC HMI- системами или между отдельными машинами
Возможные коммуникации:
- Доступ к переменным SIMATIC HMI систем для чтения записи на основе HTTP протокола
- Взаимный доступ к переменным SIMATIC HMI систем для чтения записи
- Простое проектирование переменных в HMI-Клиент проектировании благодаря браузеру в инжиниринговом инструменте WinCC flexible
- Доступ к переменным для чтения записи стандартных приложений, например, MS Excel. Коммуникация станет возможной через вложение скрипта в приложение, на основе HTTP протоколов SOAP (Simple Object Access Protocol)
- Удаленное управление операторской станцией; HMI приложение и коммуникация с контроллером происходят на ведущей станции. От нее могут быть активированы пространственно распределенные машины / установки, имеющие большое число устройств управления, так называемые Sm@rtClient, которые имеют доступ к ведущей станции и процессу.
- Конфигурируемый графический объект (Sm@rtClient отображение) вставляется в графический экран соответствующей HMI системы (Sm@rtServer)
- Эффективные стандартные функции содействуют комфортабельному и гибкому обслуживанию отображений
Опционально можно активировать парольную защиту для доступа к переменным.
Технические данные
WinCC flexible/Sm@rtAccess | Тип | WinCC flexible/Sm@rtAccess |
|---|---|
|
| Максимальные значения |
| Платформа |
|
| • SIMATIC панели | Mobile Panel 177 PN, Mobile Panel 277, TP/OP 270, TP/OP 277, OP 177B PN /DP |
| • SIMATIC мультипанели | MP 270B, MP 277, MP 370 |
| • SIMATIC WinCC flexible Runtime | V1.0 |
| Операционная система |
|
| • для панелей / мультипанелей | Windows CE V3.0 |
| • для WinCC flexible Runtime | MS Windows 2000 Professional / XP Professional |
| Sm@rtAccess SIMATIC HMI HTTP протокол |
|
| Количество связей |
|
| • для панелей / мультипанелей | 8 |
| • для WinCC flexible Runtime | 16 |
| Sm@rtAccess Sm@rtClient концепция |
|
| Число Sm@rtClient, которые одновременно могут быть подключены к одному Sm@rtServer |
|
| • OP 270/TP 270/MP 270B как Sm@rtServer | По запросу |
| • MP 370 как Sm@rtServer | По запросу |
| • для WinCC flexible Runtime | По запросу |
| Число Sm@rtClient отображений в картинке |
|
| • для панелей / мультипанелей | 1 |
| • для WinCC flexible Runtime | 2 |
Дальнейшая информация
WinCC flexible/Sm@rtAccess Примечание
Если Вам нужны специальные модификации или опции для описываемого продукта, то посмотрите в разделе "Заказные продукты", где Вы сможете найти информацию по Программе Открытая Платформа для создания пользовательских функций и элементов управления для WinCC flexible.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV6618-7AB01-3AB0 | 277 | WINCC FLEXIBLE /SM@RTACCESS ДЛЯ ПАНЕЛЕЙ SIMATIC, ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, ДЛЯ ИСПОЛЬЗОВАНИЯ С ПАНЕЛЯМИ SIMATIC PANEL 177B/270/370 СЕРИЙ, (ДЛЯ ВЕРСИИ 2008) | 226.84 |
| 6AV6618-7AD01-3AB0 | 277 | WINCC FLEXIBLE /SM@RTACCESS ДЛЯ WINCC FLEXIBLE RUNTIME, ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ (ДЛЯ ВЕРСИИ 2008) | 340.26 |
