• Опция для SIMATIC WinCC flexible Runtime, также панелей SIMATIC для коммуникации между различными SIMATIC HMI- системами

• Для следующих SIMATIC HMI- систем:
  • Mobile Panel 177 PN, Mobile Panel 277
  • TP 177B PN/DP, OP 177B PN/DP
  • TP/OP 270, TP/OP 277
  • MP 270B, MP 277, MP 370
  • WinCC flexible Runtime

• Коммуникация между HMI- системами на основе Ethernet- сетей, через Intranet/Internet:
  • Доступ к переменным для чтения и записи;
    WinCC flexible Runtime предоставляет в распоряжение данные (переменные) другим SIMATIC HMI-системам или офисным приложениям
  • Возможно удаленное управление и наблюдение с SIMATIC HMI-системами;
    Клиент - серверная конфигурация для распределенных операторских станций или решений с головной станцией

• Обслуживание, визуализация и обработка данных на месте так же возможны, как и удаленный запрос информации или центрального архива. Мощные информационные потоки гарантируют обзор состояний всего процесса.

• На каждое рабочее место необходима лицензия

Особенности

• Гибкое решение для независимого от места доступа к системам HMI и данным процесса

• Разгрузка полевой шины:
  WinCC flexible Runtime дает возможность доступа управляющей системе к данным процесса. Полевой уровень не нагружается коммуникациями уровня управления. WinCC flexible Runtime, панели SIMATIC отрабатывают все поставленные требования.

• Простое и быстрое проектирование коммуникационных связей с инжиниринговым программным обеспечением WinCC flexible

Область применения

• Использование HMI-систем в качестве сервера данных для компонентов систем автоматизации, например, системы управления или системы офисного уровня. На одной картинке управления, например, представляются значения процесса от разных машин.

• Управление и наблюдение пространственно распределенных установок с несколькими операторскими станциями одним оператором

• Управление и наблюдение всей назначенной HMI- системой от центральной станции (например, головная станция железной дороги)

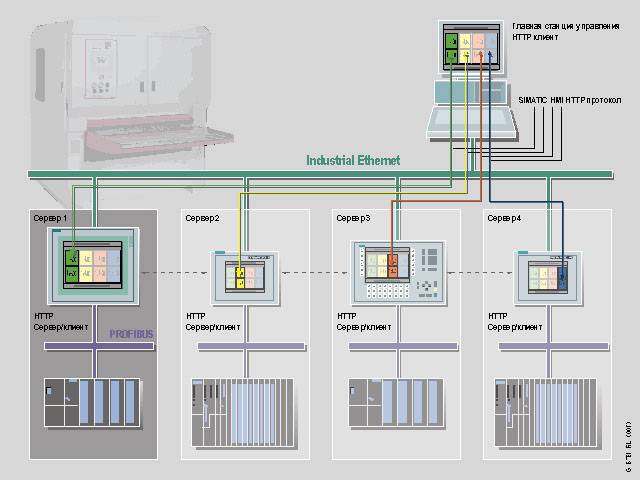

Коммуникация между системами HMI через Industrial Ethernet: применение системы HMI в качестве сервера данных

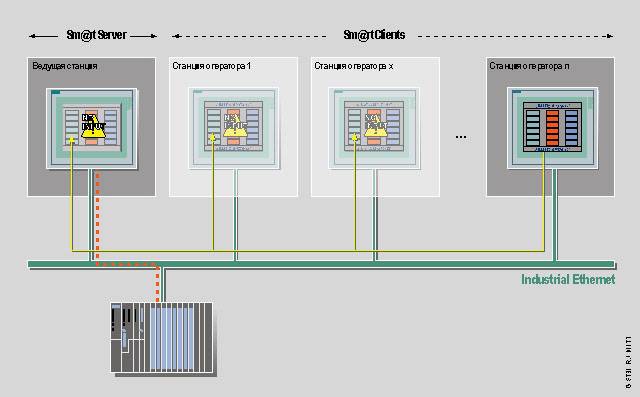

Применение: координация работы нескольких операторских станций

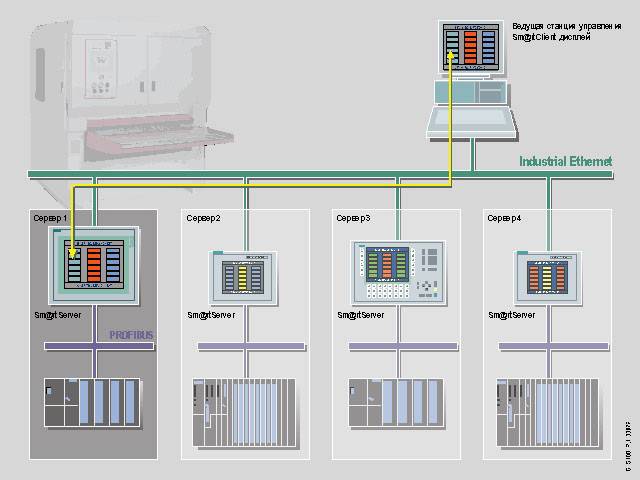

Применение: Управление и наблюдение HMI- системой от центральной станции

Функции

Через Industrial Ethernet, Intranet/Internet на основе Sm@rtAccess происходит коммуникация между различнымиSIMATIC HMI- системами или между отдельными машинами

Возможные коммуникации:

• Доступ к переменным SIMATIC HMI систем для чтения записи на основе HTTP протокола
  • Взаимный доступ к переменным SIMATIC HMI систем для чтения записи
  • Простое проектирование переменных в HMI-Клиент проектировании благодаря браузеру в инжиниринговом инструменте WinCC flexible
  • Доступ к переменным для чтения записи стандартных приложений, например, MS Excel. Коммуникация станет возможной через вложение скрипта в приложение, на основе HTTP протоколов SOAP (Simple Object Access Protocol)

• Удаленное управление операторской станцией;
  HMI приложение и коммуникация с контроллером происходят на ведущей станции. От нее могут быть активированы пространственно распределенные машины / установки, имеющие большое число устройств управления, так называемые Sm@rtClient, которые имеют доступ к ведущей станции и процессу.
  • Конфигурируемый графический объект (Sm@rtClient отображение) вставляется в графический экран соответствующей HMI системы (Sm@rtServer)
  • Эффективные стандартные функции содействуют комфортабельному и гибкому обслуживанию отображений

Опционально можно активировать парольную защиту для доступа к переменным.

Технические данные

Дальнейшая информация

Примечание

Если Вам нужны специальные модификации или опции для описываемого продукта, то посмотрите в разделе "Заказные продукты", где Вы сможете найти информацию по Программе Открытая Платформа для создания пользовательских функций и элементов управления для WinCC flexible.

Заказные данные
