WinCC Logging
- Опциональное программное обеспечение для SIMATIC WinCC Runtime Advanced и WinCC Runtime Professional для регистрации значений технологических параметров и сообщений.
- Регистрируемые данные позволяют накапливать информацию о работе отдельных машин и предприятия в целом, выполнять анализ их состояний в течение времени
- Лицензирование:
- Панели операторов SIMATIC/ многофункциональные панели операторов SIMATIC. панели операторов серии Comfort Panel: Лицензирования не требуют.
- WinCC Runtime Advanced:Требуют одной лицензии для каждой станции
- WinCC Runtime Professional: Лицензия на архивирование 500 тегов включена в базовый пакетС помощью дополнительных лицензий количество архивируемых переменных может существенно увеличено.
Особенности
WinCC Logging - Архивирование сообщений и значений технологических параметров позволяет выполнять превентивную диагностику, снижать времена простоя.
- Выявление причин возникновения отказов и ошибок.
- Повышение качества выпускаемой продукции и продуктивности на основе анализа сохраненных сообщений и значений технологических параметров.
Область применения
WinCC Logging - Передача содержимого архивов для дальнейшей обработки и долговременного архивирования.
- Обнаружение повторяющихся ошибочных состояний.
- Оптимизация циклов обслуживания оборудования.
- Обеспечение требований стандартов качества.
- Обеспечение качества и контроль загрузки производственных последовательностей.
- Документирование производственных последовательностей.
Функции
WinCC Logging - Передача производственных данных и сообщений в долговременные архивы с ручным управлением, управлением по времени или по событиям.
- Во время работы: обмен данными между системами WinCC Runtime Advanced или WinCC Runtime Professional и выбранным анализатором:

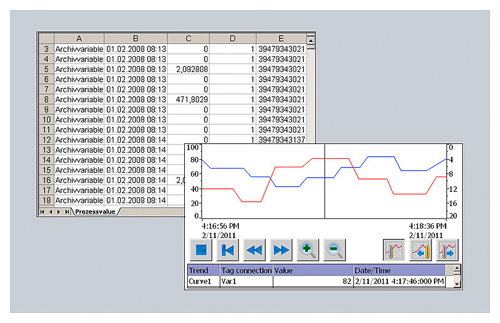

- Отображение и оценка сохраненных в архивах производственных данных с помощью конфигурируемого экрана трендов. Считывание данных с линии.
- Отображение и оценка сохраненных в архивах сообщений с помощью конфигурируемого экрана сообщений.
- Удобная навигация и регистрация данных.
- Обработка сохраненной в архивах информации с помощью внешних стандартных инструментальных средств Microsoft.
- Поддержка последовательных или кольцевых архивов.
- Регистрация значений технологических параметров и сообщений на внешнем Windows-совместимом носителе данных:
- SIMATIC Panels и WinCC Runtime Advanced: CSV файлы RDB файлы Microsoft SQL Server через ODBC
- WinCC Runtime Professional:Microsoft SQL Server 2005
- Мощный набор стандартных функций для удобного и гибкого использования архивов.
Технические данные
WinCC Logging | WinCC Logging для Runtime Advanced | |
|---|---|
|
| Максимальные значения |
| Количество архивов | 100 |
| Архивируемые данные | Значения технологических параметров, сообщения |
| Циклическая фиксация архивируемых значений технологических параметров (переменных) | 1 с |
| Максимальное количество записей на архив(включая последовательные архивы) | 500,000 1) |
| Типы архивов | Кольцевые архивы, последовательные архивы (до 400 на архив) |
| Формат сохранения данных | CSV (Comma Separated Variable),RDB (Runtime Data Base),Базы данных Microsoft SQL (база данных в комплект поставки не включена) |
1) Зависит от объема памяти носителя данных
| WinCC Logging для Runtime Professional | |
|---|---|
|
| Максимальные значения |
| Количество архивов на одноместную станцию/ сервер | 100 |
| Архивируемые данные | Значения технологических параметров, сообщения |
| Скорость архирирования на одноместной станции/ сервере, не более | 5 000 записей в секунду |
| Количество архивируемых тегов на одноместную станцию/ сервер | 80,000 2) |
| Типы архивов | Кольцевые архивы с или без долговременного архивирования |
| Формат сохранения данных | База данных Microsoft SQL 2005 |
2) Зависит от лицензии на количество архивируемых переменных. Базовый пакет содержит лицензию на архивирование 500 переменных.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV2107-0GA00-0BB0 | 277 | SIMATIC WINCC LOGGING ДЛЯ RUNTIME ADVANCED, ОПЦИЯ ДЛЯ WINCC (TIA PORTAL), ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, БЕЗ ПО И ДОК. ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB, CLASS A | 270.30 |
| 6AV2107-0GB00-0BB0 | 276 | SIMATIC WINCC LOGGING ДЛЯ RUNTIME PROFESSIONAL, 1500 ЛОГОВ ТЕГОВ, ОПЦИЯ ДЛЯ WINCC (TIA PORTAL) ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A | 2486.76 |
| 6AV2107-0GD00-0BB0 | 276 | SIMATIC WINCC LOGGING ДЛЯ RUNTIME PROFESSIONAL, 5000 ЛОГОВ ТЕГОВ, ОПЦИЯ ДЛЯ WINCC (TIA PORTAL) ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A | 8325.24 |
| 6AV2107-0HA00-0BB0 | 277 | SIMATIC WINCC RECIPES + LOGGING ДЛЯ RUNTIME ADVANCED, ОПЦИЯ ДЛЯ WINCC (TIA PORTAL), ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, БЕЗ ПО И ДОК. ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB, CLASS A | 424.00 |
| 6AV2107-2GD00-0BD0 | 276 | SIMATIC WINCC LOGGING ДЛЯ RUNTIME PROFESSIONAL, РАСШИРЕНИЕ ВОЗМОЖНОСТЕЙ С 1500 ДО 5000 ЛОГОВ ТЕГОВ, ПРОГРАММНАЯ ОПЦИЯ ДЛЯ WINCC (TIA PORTAL) ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A | 5838.48 |
| 6AV2107-4GX00-0BF0 | 276 | SIMATIC WINCC LOGGING, ОБНОВЛЕНИЕ ДЛЯ SIMATIC WINCC ARCHIVES V7.0 ДО ОПЦИИ LOGGING ДЛЯ WINCC (TIA PORTAL), ИСПОЛНЯЕМОЕ ПО, ОДИНОЧНАЯ ЛИЦЕНЗИЯ, БЕЗ ПО И ДОК., 10 ЛИЦ. КЛЮЧЕЙ НА USB, CLASS A | 32.86 |
