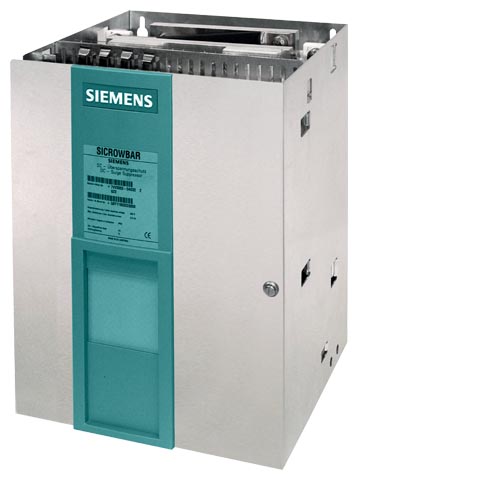

Защита от перенапряжений SICROWBAR DC
SICROWBAR DC - ограничитель перенапряжений - защищает обмотки и преобразователь от перенапряжений при питании большой индуктивности, например, обмоток возбуждения синхронных машин, машин постоянного тока или подъемных устройств в виде электромагнитов.
Кроме того опционально возможно использовать данный блок для быстрого снятия возбуждения по внешнему сигналу.при этом должен быть предусмотрен гасящий резистор для перехода из возбужденного в невозбужденное состояние.
Дизайн
Защита от перенапряжений SICROWBAR DC Наиболее важные компоненты устройства:
- Два тиристора дискового типа в антипараллельном соединении
- Схема запуска, которая, в зависимости от версии, запускает тиристор при определенном напряжении в обратном направлении
- Модуль определения напряжения в резисторе перехода из возбужденного в невозбужденное состояние, определения проводимого тока, опредления, когда ограничитель напряжения запускается и подает сигнал, используя двоичные выходы.
- Подключение питания C, D
- Клемма XEW1 для подключения сенсорного кабеля от резистора перехода из возбужденного в невозбужденное состояние.
- Модуль "Опциональный элемент перехода из возб. в невозб. состояние" (опция G11).
Модуль позволяет быть запущенными в любое время под контролем трех быстрых реле, которые независимы друг от друга.
Способ действия
Защита от перенапряжений SICROWBAR DC Два тиристора включены встречно-параллельно, подключенвы между D и C, могут кратковременно (примерно 5 с) проводить ток импульса. Перенапряжение открывает шунтирующий диод в цепи запуска, который, в свою очередь, открывает блокирующий тиристор и проводит ток импульса через блокирующий тиристор сквозь диод, подключенный антипараллельно к его катоду и аноду. Независимо от полярности перенапряжения, пороговый диод всегда открывается в одном и том же направлении используя мостовой выпрямитель и ток поджига ограничен между 6 и 8А последовательно включенным резистором. Тиристор открыт только миллисекунды и напряжение быстро снижается до прямого напряжения (от 1 до 1.5В)
Ток нагрузки повышает температуру дискового тиристора и его корпус и сборка поглощают выделяющееся тепло. Соответсвенно цикл может быть повторен после некоторой паузы (см. спецификации).
Опция быстрого де-возбуждения (G11) подключается к цепи поджига таким образом, что тиристоры могут быть открыты в любой момент времени по сигналу от любого из трёх реле, независимых друг-от друга. Подразумевается ,что напряжение достаточное. Т.е. примерно 5% от напряжения порога срабатывания. Каждое из трех реле может управляться 24В DC, от 110В до 125В DC или от 220В до 240В DC.
Контроль напряжения для де-возбуждения/разрядного резистора подключен к внешнему де-возбуждению/разрядному резистору Если оно срабатывает, питающий преобразователь должен быть блокирован или ток снижен до 0. Модуль контроля напряжения требует внешнего питания 24В DC с током не менее 100 мA.
Резистор для де-возбуждения/разряда - это внешнее устройство и не входит в объем поставки защиты от перенапряжения SICROWBAR DC. Его сопротивление должны быть достаточно низким, чтобы даже при максимальном токе нагрузки, напряжение оставалось ниже чем порог повреждения преобразователя и / или защищаемой обмотки. Минимальное значение определяется наряжением питания и максимальным током нагрузки преобразователя (выбором предохранителей). Требуемое время девозбуждения также должно приниматься в расчет при выборе резистора.
Конфигурация

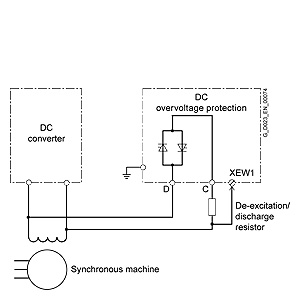

Защита от перенапряжений SICROWBAR DC Полный комплект включает защиту перенапряжения SICROWBAR DC и снятия возбуждения/разрядного сопротивления.
При выборе прибора должны быть определены следующие параметры:
1. Напряжение зажигания - если это будет достигнуто, тиристоры SICROWBAR DC включены.
2. Максимальный проходящий ток или максимальное I2t значение.
Подробные замечания по проектированию, по применяемым нормам и по подключению ограничителя перенапряжений приведены в инструкции по эксплуатации на DVD-диске, поставляемом с каталогом D 23.1 или в интернете http://support.automation.siemens.com/WW/view/en/21690222/130000.

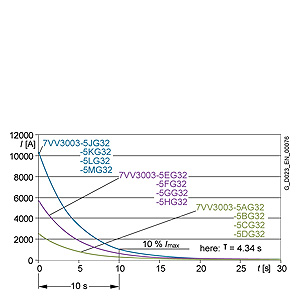

Типичная характеристика тока нагрузки для трех этапов питания устройств

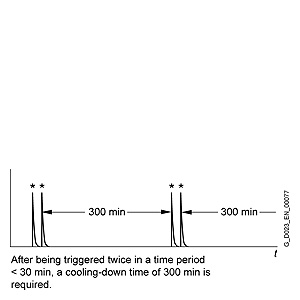

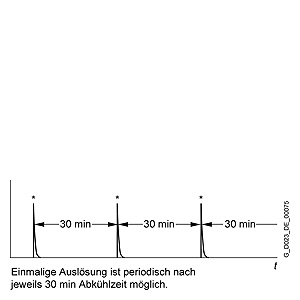

Время охлаждения
Технические данные
Защита от перенапряжений SICROWBAR DC | Основные технические данные | SICROWBAR DC ограничитель перенапряжения |
|---|---|
| Степень защиты | IP00 по EN 60529 |
| Класс защиты | l по EN 50178 |
| Категория перенапряжения | III по EN 60664 |
| Определение зазоров и путей утечки | Степень загрязнения 2 по EN 50178 |
| Высота установки | ≤ 2 000 м над уровнем моря |
| Проверка изоляции напряжения силовой части (первый тест) относительно корпуса, определение напряжения (сигнал) и быстрое высвечивание (контроль) | 5.5 kV 50 Hz 1 мин. согласно EN 60034-1 для номинального напряжения возбуждения до 750 В DC |
| Климатический класс | 3K3 по EN 60721-3-3 |
| Допустимая температура окр.среды |
|
| 0 ... +40 °C |
| -25 ... +70 °C |
| Питание, необходимое для определения напряжения | 24 V DC, +10 % , -20 %, 100 mA |
|
|
| SICROWBAR DC ограничитель перенапряжения | |||
|---|---|---|---|---|---|
|
|
| 7VV3003-5AG32 | 7VV3003-5BG32 | 7VV3003-5CG32 | 7VV3003-5DG32 |
| Пусковое напряжение | V | 800 ± 100 | 1 200 ± 100 | 1 600 ± 100 | 2 200 ± 150 |
| Макс.импульсный ток | kA | 2.5 |
|
|
|
| Критичное отклонение напряжения | V/µs | 1 000 |
|
|
|
| Критичное отклонение тока | A/µs | 80 |
|
|
|
| I 2 t | A2s | 13.6 × 106 |
|
|
|
| Размеры |
|
|
|
|
|
| мм | 265 |
|
|
|
| мм | 350 |
|
|
|
| мм | 285 |
|
|
|
| Приблиз.вес | кг | 17 |
|
|
|
|
|
| SICROWBAR DC ограничитель перенапряжения | |||
|---|---|---|---|---|---|
|
|
| 7VV3003-5EG32 | 7VV3003-5FG32 | 7VV3003-5GG32 | 7VV3003-5HG32 |
| Пусковое напряжение | V | 1 600 ± 100 | 2 200 ± 150 | 2 600 ± 150 | 3 000 ± 150 |
| Макс.импульсный ток | kA | 5.8 |
|
|
|
| Критичное отклонение напряжения | V/µs | 1 000 |
|
|
|
| Критичное отклонение тока | A/µs | 300 |
|
|
|
| I 2 t | A2s | 73 × 106 |
|
|
|
| Размеры |
|
|
|
|
|
| мм | 265 |
|
|
|
| мм | 350 |
|
|
|
| мм | 285 |
|
|
|
| Приблиз.вес | kg | 18 |
|
|
|
|
|
| SICROWBAR DC ограничитель перенапряжения | |||
|---|---|---|---|---|---|
|
|
| 7VV3003-5JG32 | 7VV3003-5KG32 | 7VV3003-5LG32 | 7VV3003-5MG32 |
| Пусковое напряжение | V | 1 600 ± 100 | 2 200 ± 150 | 2 600 ± 150 | 3 000 ± 150 |
| Макс.импульсный ток | kA | 10.5 |
|
|
|
| Критичное отклонение напряжения | V/µs | 1 000 |
|
|
|
| Критичное отклонение тока | A/µs | 300 |
|
|
|
| I 2 t | A2s | 239 × 106 |
|
|
|
| Размеры |
|
|
|
|
|
| мм | 265 |
|
|
|
| мм | 350 |
|
|
|
| мм | 285 |
|
|
|
| Приблиз.вес | кг | 20 |
|
|
|
Дополнительно
Защита от перенапряжений SICROWBAR DC Запасные части можно посмотреть в интернете http://workplace.automation.siemens.de/sparesonweb.
Опции
Защита от перенапряжений SICROWBAR DC | Option | Order code | Notes | Order No. for separate order |
|---|---|---|---|
| Fast de-excitation | G11 | Initiation of fast de-excitation using one of the three relays, of which each has the following control voltages: 220 ... 240 V DC, +10 % -20 % 110 ... 125 V DC, +10 % -20 % 24 V DC, +10 % -20 % | 7VV3003‑7FG00 |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7VV3003-5AG32 | 691 | SICROWBAR 800V/2,5KA DC - ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ C98130-A7060-A5 | 5595.40 |
| 7VV3003-5BG32 | 691 | SICROWBAR 1200V/2,5KA DC - ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ C98130-A7060-A10 | 5615.60 |
| 7VV3003-5CG32 | 691 | SICROWBAR 1600V/2,5KA DC - ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ C98130-A7060-A15 | 5635.80 |
| 7VV3003-5DG32 | 691 | SICROWBAR 2200V/2,5KA DC - ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ C98130-A7060-A20 | 5666.10 |
| 7VV3003-5EG32 | 691 | SICROWBAR 1600V/5,8KA DC - ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ C98130-A7060-A25 | 6595.30 |
| 7VV3003-5FG32 | 691 | SICROWBAR 2200V/5,8KA DC - ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ C98130-A7060-A30 | 6615.50 |
| 7VV3003-5GG32 | 691 | SICROWBAR 2600V/5,8KA DC - ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ C98130-A7060-A35 | 6635.70 |
| 7VV3003-5HG32 | 691 | SICROWBAR 3000V/5,8KA DC - ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ C98130-A7060-A40 | 6686.20 |
| 7VV3003-5JG32 | 691 | SICROWBAR 1600V/10,5KA DC - ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ C98130-A7060-A45 | 10504.00 |
| 7VV3003-5KG32 | 691 | SICROWBAR 2200V/10,5KA DC - ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ C98130-A7060-A50 | 10504.00 |
| 7VV3003-5LG32 | 691 | SICROWBAR 2600V/10,5KA DC - ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ C98130-A7060-A55 | 10504.00 |
| 7VV3003-5MG32 | 691 | SICROWBAR 3000V/10,5KA DC - ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ C98130-A7060-A60 | 10605.00 |
| 7VV3003-7FG00 | 6S1 | ОПЦИЯ ВЫСОКОСКОРОСТНОЕ СНЯТИЕ ВОЗБУЖДЕНИЯ C98043-A7060-L1 | 938.30 |
