Гигиенические манометры с пластинчатой мембраной

Разделы

Гигиенические манометры с пластинчатой мембраной
Немає ризику забруднення рідиною, що заповнює систему
Мембранні вимірювальні прилади працюють без будьякої рідини для заповнення системи. Вони передають тиск від процесу на зручний для читання циферблат чисто механічно. Усуваючи будь-які рідини, «суха вимірювальна камера» підвищує безпеку процесу для стерильного вимірювання тиску.
Міцна пластинчаста мембрана з високим захистом від перевантаження
Перевірені десятиліттями пластинчасті мембрани також можуть витримувати стрибки тиску та перевантаження завдяки своїм міцним мембранам. Завдяки цьому явно знижується небезпека пошкодження промивної мембрани.
Гігієнічні Манометри з пластинчастою мембраною
Вимірювальний механізм Пластинчаста мембрана Штовхач
Гігієнічний дизайн
Вимірювальні прилади розроблені для індикації тиску під час обробки та транспортування цінних та критичних середовищ. Це означає, що їх можна легко та швидко очистити під час заміни партії, і вони ідеально підходять для процесів CIP, SIP та промивки.

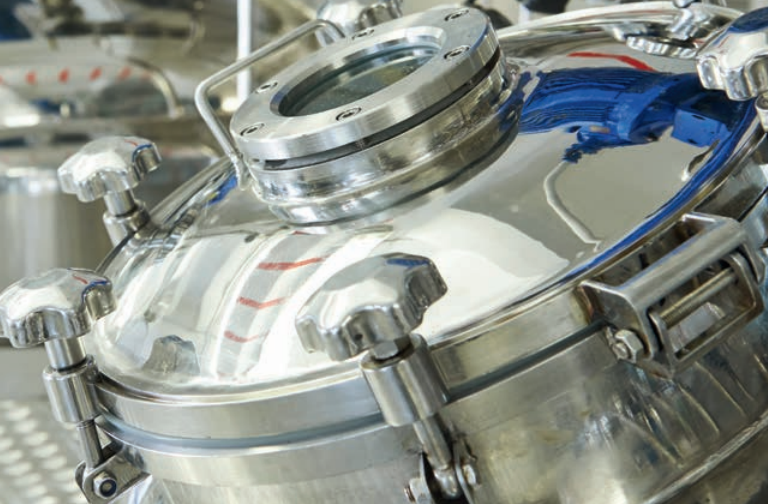

Можливість автоклавування
Прилади можуть бути повністю автоклавовані. Це означає, що їх можна стерилізувати парою разом із стерильним контейнером в автоклаві. Таким чином, вимірювальні прилади можна встановити безпосередньо перед стерилізацією, щоб заощадити час та зусилля при підготовці.

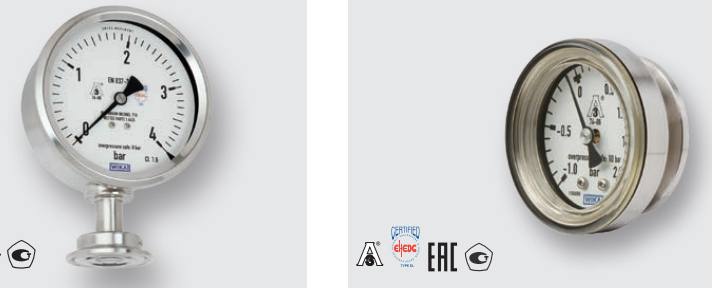

 PG43SA-S Манометр з промивною пластинчастою мембраною
Номінальний розмір 100 мм
Діапазон шкали від -1 … 0,6 до -1 … 15 бар
від 0 … 1,6 до 0 … 16 бар
Клас точності 1,6
Захист від перевантаження
2 ... 5 повних діапазонів, макс.
номінальний тиск технологічного
з'єднання
Особливості Можливість повного
автоклавування (опція)
Типовий лист PM 04.16
PG43SA-C Компактний манометр з промивною пластинчастою мембраною
Номінальний розмір 63 мм
Діапазон шкали від -1 … 2 до -1 … 9 бар
від 0 … 3 до 0 … 10 бар
Клас точності 2,5
Захист від
перевантаження
5 повних діапазонів, макс.
номінальний тиск технологічного
з'єднання
Особливості Виконання з підключенням ззаду
Типовий лист PM 04.15
PG43SA-D Манометр з вбудованим моніторингом мембранного елементу
Застосування:
Для виробництва активних фармацевтичних інгредієнтів (API)
Номінальний розмір 100 мм
Діапазон шкали від -1 … 1,5 до -1 … 15 бар
від 0 … 2,5 до 0 … 16 бар
Клас точності 1,6
Захист від перевантаження
1,5 ... 4 повних діапазони макс.
номінальний тиск технологічного
з'єднання
Особливості
■ Можна автоклавувати
■ Можлива стерилізація
еталонної камери відповідно до
ISO 20857/2010
Типовий лист PM 04.17

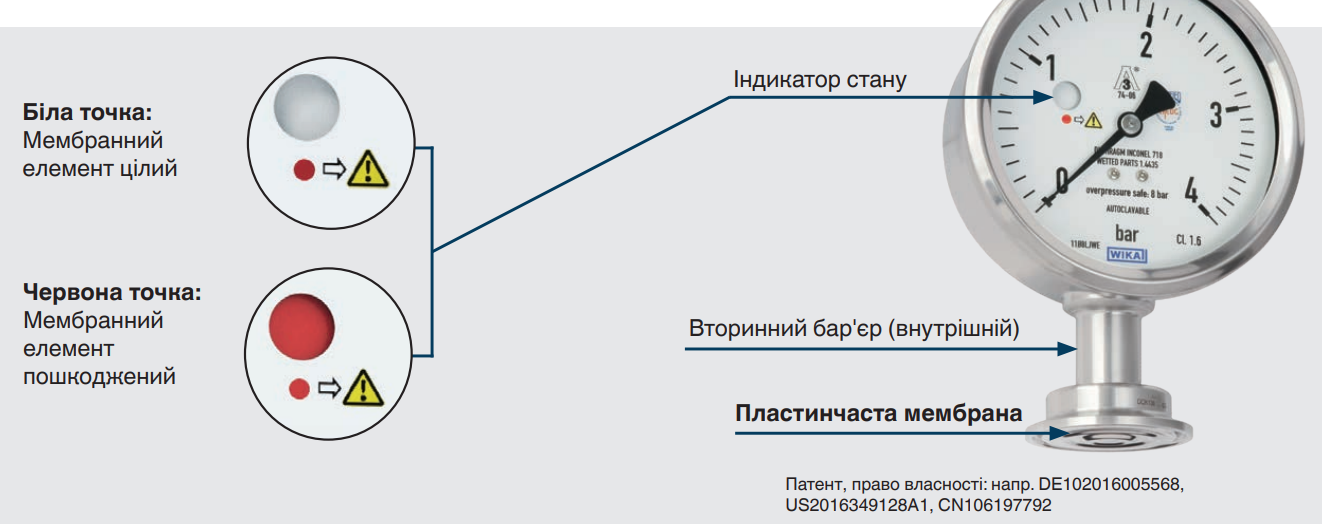

Моніторинг мембранного елементу
Модель PG43SA-D оснащена запатентованою системою контролю мембранних елементів (наприклад, патент DE102015006524). Виключається ризик невиявлення розриву елемента мембрани. У разі пошкодження мембранного елемента або через неправильне поводження, або в екстремальних умовах процесу, це може призвести до тріщини. Це відразу позначається на циферблаті червоною попереджуючою точкою . Якщо ця точка на циферблаті залишається білою, тоді вимірювальний елемент цілий, і витратне технічне обслуговування не потрібно. Листівка "Сімейство PG43SA” ©Raff+Grund GmbH Sanitary applications Safe and reliable: Pressure displays in hygienic design Індикатор стану Вторинний бар'єр (внутрішній) Біла точка: Мембранний елемент цілий Червона точка: Мембранний елемент пошкоджений
Другий бар'єр
Для подвійної безпеки вимірювальний прилад має вбудований вторинний бар'єр, який у разі обриву мембранного елемента зберігає герметичність процесу. Це запобігає виходу шкідливих речовин із процесу в навколишнє середовище і, навпаки, забруднення технологічного середовища частинками з навколишнього середовища виключено. Це підвищує безпеку експлуатації та технологічних процесів на фармацевтичному заводі. За бажанням цей простір між мембранним елементом та вторинним бар’єром можна стерилізувати сухим жаром.
