 | Заказные данные |

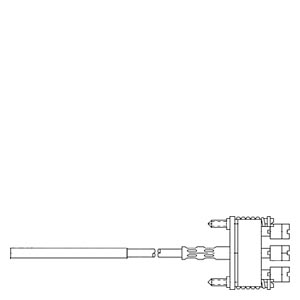

Измерительная вставка, взрывозащищенная Взрывозащищенная измерительная вставка подходит для монтажа в защитную арматуру и подсоединения к освидетельствованному искробезопасному контуру тока категории „ia“ или „ib“.
Измерительная вставка может использоваться только в том случае, когда защитная арматура имеет класс защиты IP 20 согласно DIN 40 050.
Дизайн
| | Заказные данные |
Измерительная вставка, взрывозащищенная Измерительный резистор встроен в гильзу длиной 60 мм (2.36 дюймов) изготовленную из нерж.стали с наружним диаметром 6 мм(0.24 дюймов). Гильза и обшивка подводящей линии сварены. Обшивка подводящей линии также изготовлена из нерж.стали; ее внешний диаметр составляет 5 мм (0.2 дюйма).
Провода состоят из специальной меди, они уложены в спрессованный порошок оксида магния. Места соединения между измерительным резистром и проводами дополнительно изолированы. Провода залиты на соединительном цоколе.
Типовая табличка находится на нижней стороне держателя.
Технические данные
| | Заказные данные |
Измерительная вставка, взрывозащищенная | Взрывозащищенная измерительная вставка | |
|---|---|
| Температура измерения | от 200 до +450 °C (от -328 до +842 °F) Температура зависит от макс. тока измерения, который может течь в закрытом контуре измерения при возникновении ошибки. |
| Сопротивление внутренней линии | На контур измерения, что означает, для обеих жил двухпроводного подключения: 0.17 Ω/м измерительной вставки |
| Изоляционное сопротивление измерительной вставки | ≥ 1000 MΩ при комнатной температуре |
| Наружный диаметр гильзы | 6 мм (0.24 дюймов) |
| Взрывозащита | II 2G EEx ia IIC T4/T6 |
Чертеж
| | Заказные данные |
Измерительная вставка, взрывозащищенная

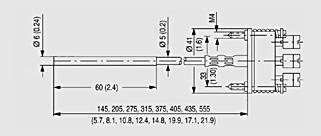

Взрывозащищенная измерительная вставка для термометров сопротивления, размеры в мм (дюймах)
