Особенности:

• Наглядная индикация всех основных параметров установки
• Оригинальные кнопки управления для выбора диапазонов измерений и ввода параметров измерительного преобразователя
• Для прямого включения 63 A или для включения через трансформатор /1A или /5A
• Для тока на первичной обмотке трансформатора от 10 до 5000 A. Установка осуществляется с шагом 5 A
• Большой 7−сегментный индикатор высотой 11 мм, зеленые цифры
• Хорошо различимая индикация единиц измерения символами оранжевого цвета
• Отображение измеренных величин на четырех 3−разрядных, 7−сегментных индикаторах и одном 7−разрядном, 7−сегментном индикаторе
• Выбор 3−разрядного либо 7−разрядного индикатора для отображения значений активной, реактивной и полной энергии
• Распознавание ошибок при подключении (перепутывание фаз)
• Класс точности 2 согласно МЭК 62053−21, −23
• Исполнение с интерактивной оболочкой ЛВС и MS
• Исполнение с интерфейсом PROFIBUS DP V1

Особенности

• Наглядная индикация всех требуемых измеряемых величин электроустановки
• Оригинальная матрица выбора измеряемых величин и их привязки к регистру дисплея
• Для прямого включения 63 A или для включения через трансформатор /1A или /5A
• Для тока на первичной обмотке трансформатора от 10 до 5000 A. Настройка осуществляется с шагом 5 A
• Большой 7−сегментный индикатор измеряемых величин высотой 11 мм, зеленые цифры
• Хорошо различимая индикация единиц измерения символами оранжевого цвета, привязанная к дисплею, на котором
высвечивается соответствующая измеряемая величина
• Отображение измеренных величин на четырех 3−разрядных, 7−сегментных индикаторах и одном 7−разрядном,
7−сегментном индикаторе
• Выбор 3− или 7−сегментной индикации для измеренных значений активной, реактивной и полной энергии
• Распознавание ошибок при подключении (перепутывание фаз)
• Класс точности 2 согласно МЭК 62053−21, −23
• Исполнение с интерактивной оболочкой ЛВС и MS

• Исполнения с интерфейсом PROFIBUS DP V1

Область применения

Очень компактное многофункциональное устройство индикации фазных и линейных параметров трехфазной сети для прямого подключения или подключения через трансформатор. Имеется возможность индикации до 35 различных электрических измеряемых величин в распределительном устройстве, подводах или отводах питания.

Особенностью является анализ различных нагрузок на фазах. Сдвиг фаз, несимметричная нагрузка, неуравновешенные нагрузки могут привести к частичным перегрузкам. В этом случае мультиметр предлагает различные возможности компоновки и анализа измеряемых величин.

Указания по работе в ЛВС и интерактивной оболочке MS Excel смотри в разделе "Сервер ЛВС".

Функции

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Технические данные [PDF]

Технические данные

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

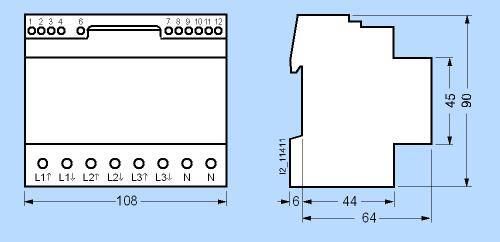

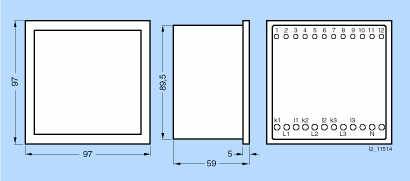

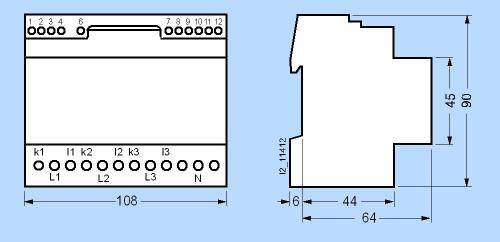

Чертеж

7KT1 3.0

7KT1 3.1

7KT1 3.2

Схема подключения [PDF]

Схема подключения

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Дальнейшая информация

Заказные данные
