Оригинальные запасные части – решение всех проблем
Об опасных последствиях применения неоригинальных запасных частей
Общее положение дел
Важным моментом для обеспечения надежной работы теплообменников в тяжелых условиях воздействия коррозионно-активных теплоносителей, которому они подвергаются весьма часто, является использование в их конструкции коррозионно-стойких титановых пластин и пластин из качественной нержавеющей стали марки AISI 316. Тем не менее даже после многолетнего успешного обслуживания оборудования замена уплотнительных прокладок теплообменника на неоригинальные, приобретенные на вторичном рынке, может привести к возникновению целой серии проблем. Кроме того, использование услуг таких поставщиков по сервисному обслуживанию и мойке может только усугубить положение.
Проведение исследований
При возникновении проблем с теплообменным оборудованием Центр тестирования материалов и химических исследований Альфа Лаваль после тщательного анализа может привести убедительные доказательства преимущества оригинальных запасных частей
и высококачественного восстановительного ремонта. В центре вам наглядно продемонстрируют, насколько большое влияние на производительность оборудования и его ресурс оказывает качество запасных частей и правильно проведенные профилактические работы.
Центр занимается исследованием сменных дета- лей, чтобы определить соответствие размеров,
технических характеристик и твердости уплотни- тельных прокладок требованиям стандартов, заложенных в ТУ на оригинальные изделия. Центр также проводит металлографические исследования среза образца с помощью оптического микроскопа с подсветкой и определяет причины разрушения.
Результаты
Тщательные лабораторные исследования показывают, что пластины теплообменников, в которых
не используются оригинальные запасные части,
и восстановление которых осуществляется организациями, не имеющими сертификацию, под-
вержены избыточной пульсации, действительно
ведущей к возникновению целого ряда проблем.

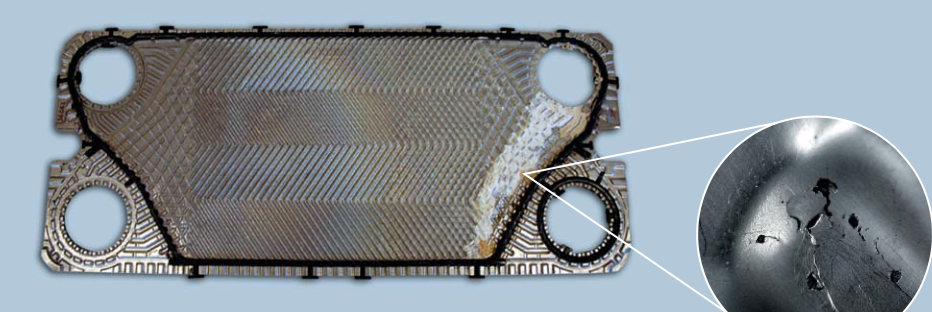

• Использование неподходящих по размеру уплотнительных прокладок может привести к излишней подвижности пластины, что, в свою очередь, способствует образованию усталостных трещин.
• Степень твердости IRHD (по международной шкале) неоригинальных уплотнительных про- кладок часто отличается от требуемой, что может вызывать повреждения канавки пластины и препятствовать надежному уплотнению.
• Неоригинальные прокладки могут быть слишком твердыми или иметь излишнюю толщину. Исследования показывают, что их толщина или твердость обычно выше предусмотренных в ТУ.
Неправильно проведенный сервис и воздействие химических реагентов могут привести к частичному разрушению материалов и последующему образованию трещин в пластинах и прокладках. Неправильная мойка с использованием агрессивных жидких чистящих реагентов (например, со- ляной кислоты) увеличивает степень повреждения и значительно снижает ресурс теплообменника.
Гидравлические удары от работающих в системе насосов создают различные виды напряжений в материале. Это может вызывать коррозионное растрескивание под напряжением или образование усталостных трещин.
Выводы
Совершенно ясно, что установка неоригинальных уплотнений может обойтись очень дорого, а неправильный сервис привести к еще большим повреждениям.
Прокладки не соответствующего размера препятствуют правильному контакту между пластинами,
что вызывает протечки. Плохой контакт не позволяет
обеспечить достаточную прочность соединения
пакета пластин, в результате чего происходит усталостное изменение свойств материала пластин, их
деформация и образование многочисленных трещин.
Прокладки с большей толщиной и твердостью увеличивают размер пакета пластин, делая невозможной правильную сборку теплообменника в соответствии с требованиями ТУ, предусмотренными для обеспечения оптимальной работы установки.
При использовании таких не соответствующих требованиям ТУ прокладок почти в каждой пластине образуются не разветвленные усталостные трещины различной протяженности.
В результате возникновения избыточных напряжений и повреждений, вызванных применением неоригинальных запасных частей и неправильным обслуживанием, для множества сравнительно дорогостоящих пластин теплообменника из титана и нержавеющей стали AISI 316, может потребоваться замена. Кроме того, чтобы обеспечить оптимальные характеристики установки и выполнить требования ТУ, нужно будет заменить каждую уплотнительную прокладку.
Материальный ущерб от подобной ситуации может исчисляться десятками тысяч евро, а кроме того – это простой оборудования, снижение объема выпуска продукции, восстановление, замена оборудования и задержка сроков поставки.

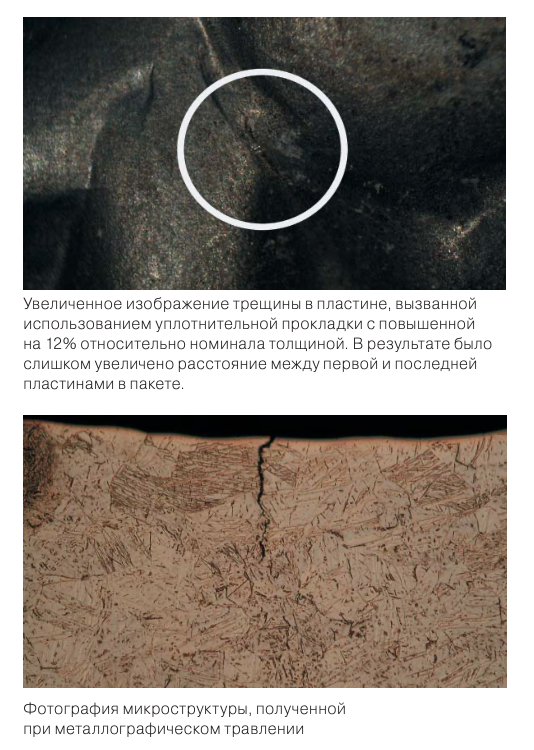

Увеличенное изображение трещины в пластине, вызванной использованием уплотнительной прокладки с повышенной на 12% относительно номинала толщиной. В результате было слишком увеличено расстояние между первой и последней пластинами в пакете.
Фотография микроструктуры, полученной при металлографическом травлении
Надежный способ избежать проблем – использовать оригинальные запасные части Альфа Лаваль, Siemens, WIKA
Минимальное время простоя / максимальное время безотказной работы.
Снижение эксплуатационных расходов и расходов на текущее обслуживание и ремонт.
Программы регулярного сервисного обслуживания и текущего ремонта, легко интегрируемые в график работ.
Заранее известные умеренные цены без неожиданных сюрпризов.
Максимальная эффективность теплопередачи.
Оптимальные условия эксплуатации.
Надежность и безопасность работы оборудования.
Максимально возможная степень защиты инвести-
ций в теплообменное оборудование и увеличенный
срок службы.
Преимущества фирменной технологии уплотнений
Альфа Лаваль.
Восстановительная программа Альфа Лаваль гарантирует, что оборудование будет работать как новое.
