H4...B двухходовой, резьбовой, ДУ=15...50 мм

 Двухходовые седельные резьбовые клапаны серии H4..B применяются в водяных контурах установок подготовки воздуха и отопительных установок. Седельный клапан приводится в действие электроприводом линейного действия серии NV(D)... (см. таблицу ниже). Электропривод управляется стандартным аналоговым сигналом 0...10 В или по трехточечной схеме и передвигает конус клапана – рабочий элемент – в положение, соответствующее управляющему сигналу.
   Привод легко крепится к шейке клапана с помощью специального хомута. Шток клапана автоматически соединяется со штоком привода. Привод защищен от короткого замыкания и от переполюсовки питания. Шток привода показывает состояние клапана механическим индикатором на установочной скобе.

Особенности изделия:
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана;
- возможность ручного управления, используя шестигранный ключ.






H5...B трехходовой, резьбовой, ДУ=15...50 мм

Трехходовые седельные резьбовые клапаны серии H5..B применяются в водяных контурах установок подготовки воздуха и отопительных установок. Седельный клапан приводится в действие электроприводом линейного действия серии NV(D)... (см. таблицу ниже). Электропривод управляется стандартным аналоговым сигналом 0...10 В или по трехточечной схеме и передвигает конус клапана – рабочий элемент – в положение, соответствующее управляющему сигналу.
   Привод легко крепится к шейке клапана с помощью специального хомута. Шток клапана автоматически соединяется со штоком привода. Привод защищен от короткого замыкания и от переполюсовки питания. Шток привода показывает состояние клапана механическим индикатором на установочной скобе.

Особенности изделия:
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана;
- возможность ручного управления, используя шестигранный ключ.







H6...N двухходовой, фланец, ДУ=15...100 мм

Двухходовые седельные фланцевые клапаны серии H6..N применяются в водяных контурах установок подготовки воздуха и отопительных установок. Седельный клапан приводится в действие электроприводом линейного действия серии NV(D)... или AV... (см. таблицу ниже). Электропривод управляется стандартным аналоговым сигналом 0...10 В или по трехточечной схеме и передвигает конус клапана – рабочий элемент – в положение, соответствующее управляющему сигналу.
   Привод легко крепится к шейке клапана с помощью специального хомута. Шток клапана автоматически соединяется со штоком привода. Привод защищен от короткого замыкания и от переполюсовки питания. Шток привода показывает состояние клапана механическим индикатором на установочной скобе.

Особенности изделия:
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана;
- возможность ручного управления, используя шестигранный ключ.

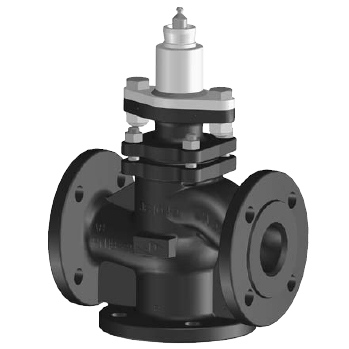

H7...N трехходовой, фланец, ДУ=15...150 мм

Трехходовые седельные фланцевые клапаны серии H7..N применяются в водяных контурах установок подготовки воздуха и отопительных установок. Седельный клапан приводится в действие электроприводом линейного действия серии NV(D)... или AV... (см. таблицу ниже). Электропривод управляется стандартным аналоговым сигналом 0...10 В или по трехточечной схеме и передвигает конус клапана – рабочий элемент – в положение, соответствующее управляющему сигналу.
   Привод легко крепится к шейке клапана с помощью специального хомута. Шток клапана автоматически соединяется со штоком привода. Привод защищен от короткого замыкания и от переполюсовки питания. Шток привода показывает состояние клапана механическим индикатором на установочной скобе.

Особенности изделия:
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана;
- возможность ручного управления, используя шестигранный ключ.







H6...S двухходовой, фланец, ДУ=15...150 мм, среда - ПАР

Двухходовые седельные фланцевые клапаны серии H6..S применяются в водяных и паровых контурах установок подготовки воздуха и отопительных установок. Клапаны могут применяться для пара с температурой не более 150оС. Седельный клапан приводится в действие электроприводом линейного действия серии NV(D)... или AV... (см. таблицу ниже). Электропривод управляется стандартным аналоговым сигналом 0...10 В или по трехточечной схеме и передвигает конус клапана – рабочий элемент – в положение, соответствующее управляющему сигналу.
   Привод легко крепится к шейке клапана с помощью специального хомута. Шток клапана автоматически соединяется со штоком привода. Привод защищен от короткого замыкания и от переполюсовки питания. Шток привода показывает состояние клапана механическим индикатором на установочной скобе.

Особенности изделия:
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана;
- возможность ручного управления, используя шестигранный ключ.





H7..X..S... трехходовой, фланец, ДУ=15...150 мм, t до 200С

Трехходовые седельные фланцевые клапаны серии H7..X..S... применяются в водяных контурах установок подготовки воздуха и отопительных установок. Седельный клапан приводится в действие электроприводом линейного действия серии NV... или AV... (см. таблицу ниже). Электропривод управляется стандартным аналоговым сигналом 0...10 В или по трехточечной схеме и передвигает конус клапана – рабочий элемент – в положение, соответствующее управляющему сигналу.
   Привод легко крепится к шейке клапана с помощью специального хомута. Шток клапана автоматически соединяется со штоком привода. Привод защищен от короткого замыкания и от переполюсовки питания. Шток привода показывает состояние клапана механическим индикатором на установочной скобе.

Особенности изделия:
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана;
- возможность ручного управления, используя шестигранный ключ.





H..W..S7 трехходовой, фланец, ДУ=200, 250 мм

Двух- и трехходовые седельные фланцевые клапаны серии H..W..S7 применяются в водяных контурах установок подготовки воздуха и отопительных установок. Седельный клапан приводится в действие электроприводом линейного действия серии GV... (см. таблицу ниже). Электропривод управляется стандартным аналоговым сигналом 0...10 В или по трехточечной схеме и передвигает конус клапана – рабочий элемент – в положение, соответствующее управляющему сигналу.


Особенности изделия:
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана;
- возможность ручного управления, используя поворотную ручку на приводе.





Электроприводы для седельных клапанов

Электроприводы линейного действия серий NV... (линейное усилие 800-1600 Н), AV... (линейное усилие 2000 Н) и GV... (линейное усилие 12000 Н) предназначены для управления седельными клапанами Белимо. По способу управления существует два типа приводов ...-3 (трехточечное), ...-MFT (мультифунциональная технология: управляющий сигнал 0...10 В с возможностью изменения на трехточечное управление или режим открыто/закрыто). Кроме того, мультифункциональная технология позволяет изменять время хода (см. техническую документацию).

Привод легко крепится к шейке клапана с помощью специального хомута (стоек для приводов серии GV...). Шток клапана автоматически соединяется со штоком привода. Привод защищен от короткого замыкания и от переполюсовки питания. Ручное управление осуществляется с помощью 5 мм шестигранного ключа (поворотной ручки для приводов серии GV...). При подаче питания шток привода вернется на место соответственно управляющему сигналу. Шток привода показывает состояние клапана механическим индикатором на установочной скобе.

Примечание: приводы серии NV... комплектуются дополнительным адаптером UNV-002 для установки на седельный клапан Белимо. Для приводов серии AV... и GV... адаптер не требуется.
