Аппараты для распределения электроэнергии:


Автоматические выключатели SENTRON


Семейством автоматических выключателей Sentron перекрывается диапазон токов низкого напряжения от 16A до 6300A. Отключающая способность аппаратов до 150kA.





Компактные автоматические выключатели (МССВ) SENTRON 3VL на токи от 16 А до 1600 А
Автоматические выключатели открытого типа (АСВ)SENTRON 3WL на токи от 630 А до 6300 А





Компактный дизайн автоматических выключателей SENTRON VL соответствует высоким требованиям современных установок распределения электроэнергии. Они доступны как с термомагнитными расцепителями (от 16 до 630 А) так и с электронными (от 63 до 1600 А).


Автоматические выключатели SENTRON VL доступны в следующих исполнениях:


  • Для защиты электроустановок
  • Для защиты электродвигателей
  • Для защиты стартерных сборок



Как выключатель-разъединитель без теплового расцепителя
Различные исполнения автоматических выключателей SENTRON VL подходят для следующих применений:
Как вводной автомат или автоматический выключатель защиты отходящих линий в распределительных установках
Как коммутационное и защитное устройство для электродвигателей, трансформаторов и конденсаторов
Как главный и аварийный выключатель совместно с поворотными приводами с возможностью запирания и защитными крышками
Без снижения производительности / Derating до 50°C образует резервы и помогает проектировать установки с оптимизацией затрат
Компактные габариты экономят место в рапределительном шкафу
Простая модернизация стационарного автомата во втычное и выкатное исполнение.
Только два семейства внутренних принадлежностей необходимо для всего спектра автоматических выключателей, что ведет через сокращенное разнообразие принадлежностей к меньшим административным затратам и не в последнюю очередь к менее затратному содержанию склада запасных частей.
Электронные расцепители обеспечивают применение селективности по времени уже от 25А.
Термомагнитные расцепители до 630 A предлагают базовые защитные функции за незначительную цену
Простое защелкивание внутренних и внешних принадлежностей делает дооснащение минутным делом.



SENTRON WL


С возрастанием количества применения электронных систем управления возрастают требования и к открытым автоматическим выключателям относительно управления и контроля за прцессами в электрических сетях.
Эти выключатели доступны как автоматические выключатели и разъединители нагрузки:
Номинальные токи: 630 A до 6300 A
3 Типоразмера для различных номинальных диапазонов тока
3-х и 4-х полюсные
Номинальные рабочие напряжения до AC 1000V
3 различных класса отключающей способности от 50 kA до 100 kA
Область применения:
Как вводной-, распределительный-, секционный- и выключатель отходящих линий в электрических установках
Для коммутации и защиты двигателей, конденсаторов, генераторов, трансформаторов, сборных шин и кабелей.
Применение как аварийный автоматический выключатель совместно с аксессуарами аварийного отключения ( DIN VDE 0113, IEC 60204-1)



Устройства SENTRON WL устанавливаются чрезвычайно компактно, без потери своей производительности. Типоразмер I (до 1600 А) помещаются в ячейку шириной 400 мм.
Новый тип внутренней коммуникационной шины автоматического выключателя делает возможной недорогую коммуникацию в распределительном устройстве между автоматическими выключателями и традиционными вторичными устройствами как например аналоговые измерительные приборы, сигнальные устройства, неспособные к коммуникации разъединители и т. д.
Информация из распределительного устройства, как и из самого автоматического выключателя может быть передана по шине PROFIBUS-DP или альтернативно через Internet/Intranet/Ethernet на центральный компьютер, образуя тем самым основу для значительной экономии затрат.
Приспосабливаемость расцепителя максимального тока к изменяющимся условиям в электроустановке гарантируется в любой ситуации благодаря уникальной модульности всей системы
Модули защиты от короткого замыкания на землю, измерительная функция, дисплей дооснащаемы в любое время. Уменьшение номинального тока автоматического выключателя с помощью модуля номинального тока возможно без трудоемкой замены измерительных трансформаторов тока в течение нескольких секунд. Инновационные функции расцепления предлагают простые решения в сложных задачах. В случае изменения условий со стороны сети, например при переключениях с режима трансформатора на генератор или отключения части снабжающей сети при передаче смены, расцепитель максимального тока может быть переключен на независимо сохраненную кривую расцепления и, таким образом, гарантировать оптимальную защиту электроустановки.
Переключаемая характеристика I 2 t или I 4 t для диапазона токов перегрузки позволяет лучшую селективность к пред- или послевключенным защитным устройствамм.


Усройство измерения электрических параметров SENTRON PAC 3200






Трехфазное измерительное устройство для регистрации электрических параметров во всех системах низковольтного распределения электроэнергии.Sentron PAC 3200 измеряет более 50 электрических параметров, таких как: VPH-N/ VPH-PH/ A/ VA, ±W, ± kВар/ PF/ f, THD с min., max. и средними значениями. Устанавливается на лицевой панели электрошкафа (96x96 мм)

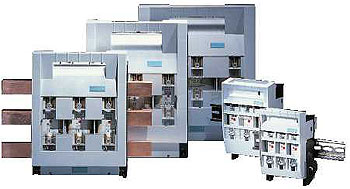

Выключатели нагрузки SENTRON


Семейство продуктов для надежного энергораспределения, включающее в себя выключатели нагрузки, узкопрофильные выключатели нагрузки с предохранителями, трансформаторы тока, сборные шины.
