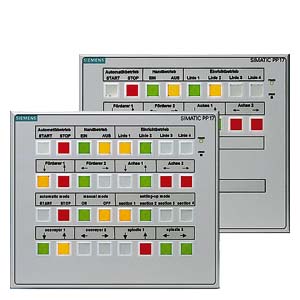

SIMATIC PP17-I, PP17-II Кнопочные панели SIMATIC ® Push Button Panels это серия новых продуктов, представляющих собой альтернативу традиционным панелям управления и предназначенных для выполнения простых и прямых операций управления машиной:
- все элементы панелей заранее соединены между собой, прибор годов к включению; после подключения к ПЛК все клавиши и индикаторы немедленно готовы к использованию
- Подключение к интерфейсу может производиться через шинный кабель (по PROFIBUS DP или MPI)
- PP17-I: Снабжена 16 клавишами, 16 дополнительными цифровыми входами, 16 дополнительными цифровыми выходами и 12 разъемами для установки стандартных элементов размером 22.5 мм
- PP17-II: Снабжена 32 клавишами, 16 дополнительными цифровыми входами и and 16 дополнительными цифровыми выходами
Особенности
SIMATIC PP17-I, PP17-II - Экономия до 90% времени: не требуется отдельной установки и подключения кнопок, переключателей и индикаторов
- Упрощение процедур проектирования и запуска, например, путем подключения стандартного кабеля связи
- Удобная в работе благодаря вмонтированному в тыльную сторону дисплею для отображения рабочих состояний и сообщений в виде обычного текста, без устройства программирования
- Легкое удобное управление машиной благодаря многоцветным индикаторам с различными режимами свечения
- Удобная маркировка кнопок и индикаторов с помощью вставляемых под защитное покрытие фронтальной панели этикеток
Область применения
SIMATIC PP17-I, PP17-II Пригодные для использования в неблагоприятных условиях, кнопочные панели PP17 были спроектированы для осуществления легкого оперативного контроля и управления машиной или механизмом.
Их можно применять в любых прикладных областях систем человеко-машинного интерфейса, где требуется использовать для контроля и управления кнопки и индикаторы. Например, в качестве пультов управления на машинах и агрегатах в пищевой промышленности, где наличие гладкой лицевой панели пульта управления необходимо для облегчения ее чистки. В производстве специализированных машин кнопочные панели могут использоваться для построения обычных операторских пультов, причем использование кнопочных панелей позволяет быстро и гибко модернизировать существующую конфигурацию по модульному принципу. Функции кнопок и индикаторов могут быть переопределены в любое время без необходимости изменения схемы монтажных соединений.
Дизайн
SIMATIC PP17-I, PP17-II Кнопочные панели впечатляют заказчиков компактной конструкцией:
- смонтированный набор из 16 (PP17-I) или 32 (PP17-II) клавиш, которые можно маркировать в соответствии с индивидуальными требованиями при помощи этикеток, вставляемых под защитное покрытие;
- гладкая лицевая сторона панели, которую легко чистить; лицевая сторона устойчива к воздействию масел, жиров и обычных моющих средств;
- светодиоды в клавишах имеют большое количество цветов и режимов свечения и длительный срок службы;
- 16 дополнительных цифровых выходов 24 В расширения;
- 12 заготовок отверстий, закрытых площадками с перфорацией, для установки стандартных элементов 22.5 мм (кнопки, индикаторы, и т. д.) для PP17-I;
- дисплей, вмонтированный в панель с тыльной стороны с клавишным полем (мини-клавиатурой) для отображения рабочих состояний с помощью текстовых сообщений и изменения стандартных настроек;
- централизованное разрешение выполнения операций ввода;
- кнопочная панель PP17 имеет аналогичную OP17 конструкцию и может помещаться в один ряд с панелями оператора;
- невысокие эксплуатационные расходы, поскольку буферной батареи не требуется;
- хранение всех параметров настройки на сменной карте памяти
Функции
SIMATIC PP17-I, PP17-II - Выбор цвета и режима свечения светодиодов (например красный, зеленый, оранжевый, красный мерцающий, зеленый мерцающий, оранжевый мерцающий)
- Встроенные генераторы импульсов с возможностью выбора частоты мерцания 0.5 Гц и 2 Гц для цифровых выходов и светодиодов
- Встроенные функции диагностики
- Встроенная система проверки кнопок и светодиодов (также для дополнительных цифровых 24 В входов и выходов)
- Меню управления, настраиваемое с помощью экрана и мини-клавиатуры на задней стороне корпуса
- Индивидуальная программная настройка клавиш и цифровых входов на работу в режиме переключателя
- Программная настройка клавиш и дискретных входов на импульсный режим с длительностью формируемого импульса(макс. 1000 ms)
- Стандартное ведомое устройство PROFIBUS DP
Интеграция
SIMATIC PP17-I, PP17-II Кнопочные панели можно подключить к
- SIMATIC S7-200/-300/-400, WinAC программный ПЛК или слот ПЛК через MPI и PROFIBUS DP
- SIMATIC S5 (S5-95/ведущего устройства или через IM 308C) только через PROFIBUS DP
- стандартным ведущим устройствам PROFIBUS DP других производителей (например, Allen Bradley, ...)
Системные интерфейсы
| ПЛК | SIMATIC PP17 1) |
|---|---|
| Конечное аппаратное обеспечение (ПРОТОКОЛ) (соединитель/физические характеристики) | Подключается через |
| SIMATIC S7 / SIMATIC WinAC (MPI в качестве ведущего устройства) 2) | |
| через MPI интерфейс к S7-200/-300/-400/ WinAC Программируемый ПЛК/Слот-ПЛК(9-контактный гнездовой/RS 485),3)4) | Шинный соединитель, шинный кабель и сеть MPI (см Каталог ST 70/IK PI) |
| SIMATIC S5/S7 (PROFIBUS DP в качестве стандартного ведомого устройства) | |
| через PROFIBUS к макс. 1 x S7-200 (CPU 215-DP) по MPI протоколу S7-300/-400по встроенному PROFIBUS-SS S7-300 по CP 342-5 S7-400 по CP 443-5 | PROFIBUS 5) (см Каталог ST 70/IK PI) |
| через PROFIBUS DP к S5-95U /PROFIBUS DP ведущее устройство (6ES5 095-8ME02) S5-115U/-135U/-155U по IM 308C/IM 308B S5-115U/-135U/-155U по CP 5430/CP 5431 | PROFIBUS 5) (см Каталог ST 70/IK PI) |
| ПЛК других производителей (ведущее устройство PROFIBUS DP) | |
| через PROFIBUS DP | PROFIBUS 5) (см Каталог ST 70/IK PI) |
1) PP7 подходит для скоростей до 1.5 Mбит/с
2) Нельзя использовать стандартный кабель PG/PC MPI
3) S7-200 только через MPI (CPU 212 нельзя)
4) S7-200 CPU 215-DP также возможно по интерфейсу PROFIBUS DP по протоколу MPI
5) Шинный соединитель: 6GK1 500-0EA02
Замечание: Стандартный кабель PG/PC MPI (6ES7 901-0BF00-0AA0) нельзя использовать для соединения панели PP и ЦПУ.
Технические данные
SIMATIC PP17-I, PP17-II |
| 6AV3688-3CD13-0AX0 | 6AV3688-3ED13-0AX0 |
| Элементы управления |
|
|
| Мембранная клавиатура | Мембранная клавиатура |
| Клавиши | Клавиши |
| 16 | 32 |
| Есть | Есть |
| Нет | Нет |
| Нет / Нет | Нет / Нет |
| 16 горячих клавиш | 32 горячих клавиш |
| Тип выхода |
|
|
| Красный, желтый, зеленый | Красный, желтый, зеленый |
| 3 | 3 |
| 16 | 32 |
| Цыфровые входы |
|
|
| 24 V | 24 V |
| 16 | 16 |
|
|
| |
| Типичное время работы |
|
|
| 1500000 | 1500000 |
| Цифровые выходы |
|
|
| 12 Вт | 12 Вт |
| 16 | 16 |
| 4 | 4 |
| 500 mA | 500 mA |
| Электронная | Электронная |
| 100 | 100 |
| Функции |
|
|
| Есть | Есть |
| 0.5 Гц | 0.5 Гц |
| 0.5 Гц до 2 Гц | 0.5 Гц до 2 Гц |
| Есть | Есть |
| 1.000 мс | 1.000 мс |
| Есть | Есть |
| 12 | 0 |
| Интерфейсы (в подготовке) |
|
|
| 1 x RS485, до 12 Mbit/s | 1 x RS485, до 12 Mbit/s |
| Напряжение питания |
|
|
| 24 В | 24 В |
| +18 до +30 В | +18 до +30 В |
| 0.2 A | 0.4 A |
| 58 Вт | 58 Вт |
| Степень защиты |
|
|
| Степень защиты |
|
|
| IP65 | IP65 |
| IP20 | IP20 |
| Сертификаты и одобрения |
|
|
| CE, FM Класс I Div. 2, UL, CSA | CE, FM Класс I Div. 2, UL, CSA |
| Габариты |
|
|
| 240 x 204 | 240 x 204 |
| 226 x 190 x 62 | 226 x 190 x 62 |
| 1.2 кг | 1.5 кг |
| В основном алюминий | В основном алюминий |
| Фиксаторы напряжения | Фиксаторы напряжения |
| Внешние условия |
|
|
| До 95% без конденсата | До 95% без конденсата |
| Вертикальная | Вертикальная |
| 35° | 35° |
| Диапазон температур |
|
|
| 0 °C до +55 °C | 0 °C до +55 °C |
| 0 °C до +55 °C | 0 °C до +55 °C |
| -20 °C до +70 °C | -20 °C до +70 °C |
| Другое |
|
|
| Есть | Есть |
| 1 год | 1 год |
| Функциональность (с ProTool) |
|
|
| Протоколы |
|
|
| S5, S7-200, S7-300/400Win AC, SINUMERIK, SIMOTION и другие драйвера не Siemens | S5, S7-200, S7-300/400Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF485), OMRON (LINK/Multilink) и другие драйвера не Siemens |

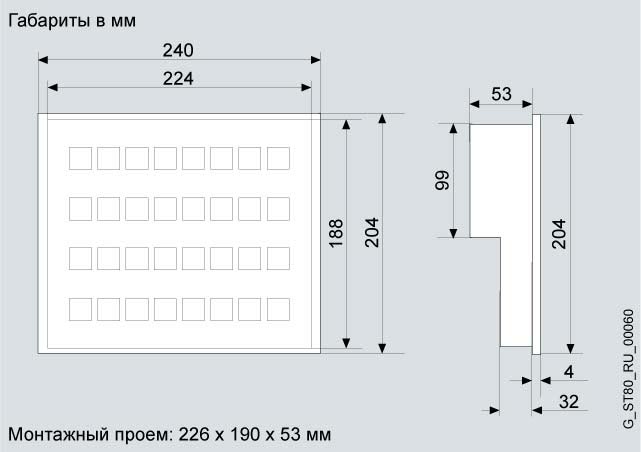

Чертеж
SIMATIC PP17-I, PP17-II
PP17-I
PP17-II
Дальнейшая информация
SIMATIC PP17-I, PP17-II http://www.siemens.com/panels
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV3688-3CD13-0AX0 | 239 | SIMATIC PP17-I, КНОПОЧНАЯ ПАНЕЛЬ: 16 КНОПОК/ 16 СВЕТОДИОДОВ С ПРОГРАММ. КВРУЕМЫМИ РЕЖИМАМИ РАБОТЫ; 16DI =24В; PROFIBUS-DP, ДО 12 МБИТ/С; 12 ПОЗИЦИЙ ДЛЯ УСТАНОВКИ СТАНДАРТНЫХ 22.5 ММ. КВКОМПОНЕНТОВ РУЧНОГО УПРАВЛЕНИЯ И ИДИКАЦИИ; К-Т МОНТАЖНЫХ ПРИНАДЛЕЖНОСТЕЙ | 1292.14 |
| 6AV3688-3ED13-0AX0 | 239 | SIMATIC PP17-II, КНОПОЧНАЯ ПАНЕЛЬ: 32 КНОПКИ/ 32 СВЕТОДИОДА С ПРОГРАММ. КВРУЕМЫМИ РЕЖИМАМИ РАБОТЫ; 16DI =24В; 16DO; PROFIBUS-DP, ДО 12 МБИТ/С; КОМПЛЕКТ МОНТАЖНЫХ ПРИНАДЛЕЖНОСТЕЙ | 2019.30 |
