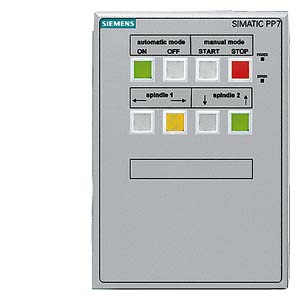

SIMATIC PP7 Кнопочные панели SIMATIC ® Push Button Panel являются новейшей альтернативой условно проводным операторским пультам управления для простого и прямого управления установкой:
- Готовые к подключению; После присоединения к ПЛК все клавиши и лампочки готовы к использованию
- Возможно подключение к любому ПЛК через шинный кабель (PROFIBUS DP или MPI)
- Оборудованы 8 горячими клавишами, 4 дополнительными цифровыми входами и 5 местами для установки 22.5 мм стандартных элементов
Особенности
SIMATIC PP7 - Экономия до 90% времени: не требуется отдельной установки и подключения кнопок, переключателей и индикаторов
- Упрощение процедур проектирования и запуска, например, путем подключения стандартного кабеля связи
- Удобная в работе благодаря вмонтированному в тыльную сторону дисплею для отображения рабочих состояний и сообщений в виде обычного текста, без устройства программирования
- Легкое удобное управление машиной благодаря многоцветным индикаторам с различными режимами свечения
- Удобная маркировка кнопок и индикаторов с помощью вставляемых под защитное покрытие фронтальной панели этикеток
Область применения
SIMATIC PP7 Кнопочные панели Push Button Panel PP7 предназначены для простого и прямого управления установкой.
Они могут использоваться в любом приложении ЧМИ, в котором необходимы кнопки и лампочки. Например, на пультах управления на машинах и установках в пищевой промышленности, где необходима легкость уборки. В специальном производстве с помощью кнопочных панелей можно легко конструировать стандартные кнопочные панели для быстрого, гибкого модульного расширения. Функции кнопок и лампочек можно изменить в любое время в будущем без всякого монтажа.
Дизайн
SIMATIC PP7 Кнопочные панели поражают покупателей своими компактными размерами:
- Готовые к подключению с 8 клавишами быстрого реагирования, которые могут быть маркированы как угодно с использованием ярлыков
- Гладкая, легко моющаяся передняя сторона; лицевая сторона устойчива к различным маслам, грязи и стандартным моющим средствам.
- Долговечные, многоцветные светодиоды во всех горячих клавишах
- 4 дополнительных цифровых 24 В входов для гибкого расширения
- 5 сквозных разъемов для дополнительных 22.5 мм стандартных элементов (кнопки, лампочки, EMERGENCY-STOP, клавишные переключатели)
- Дисплей сзади с мини клавиатурой для отображения оперативного статуса, также и в открытом тексте, и для изменения стандартных настроек
- PP7 идентична по дизайну с OP7 и, следовательно, они могут располагаться смежно
- Небольшая необходимость технического обслуживания, так как не требуется батареи
- Все параметры хранятся на легко заменяемой карте памяти
Функции
SIMATIC PP7 - Цветовые режимы светодиодов (красный, зеленый, оранжевый, мигающий красный, мигающий зеленый, мигающий оранжевый)
- Выбор частоты мерцания светодиодов в диапазоне от 0.5 до 2 Гц
- Встроенные функции диагностики
- Встроенная система проверки клавиш и светодиодов (также для дополнительных цифровых 24В входов)
- Меню управления, настраиваемое с помощью экрана и мини-клавиатуры на задней стороне корпуса
- Программная настройка клавиш и дискретных входов на режим работы переключателя
- Программная настройка клавиш и дискретных входов на импульсный режим с длительностью формируемого импульса до 1000 мс.
Интеграция
SIMATIC PP7 Кнопочные панели можно подключить к
- SIMATIC S7-200/-300/-400, WinAC программный ПЛК и Слот ПЛК через MPI и PROFIBUS DP
- SIMATIC S5 (S5-95/ведущего устройства или через IM 308C) только через PROFIBUS DP
- стандартным ведущим устройствам PROFIBUS DP других производителей (например, Allen Bradley, ...)
Системные интерфейсы
| ПЛК | SIMATIC PP7 1) |
|---|---|
| Конечное аппаратное обеспечение (ПРОТОКОЛ) (соединитель/физические характеристики) | Подключается через |
| SIMATIC S7 / SIMATIC WinAC (MPI в качестве ведущего устройства) 2) | |
| через MPI интерфейс к S7-200/-300/-400/ WinAC Программируемый ПЛК/Слот-ПЛК(9-контактный гнездовой/RS 485),3)4) | Шинный соединитель, шинный кабель и сеть MPI (см Каталог ST 70/IK PI) |
| SIMATIC S5/S7 (PROFIBUS DP в качестве стандартного ведомого устройства) | |
| через PROFIBUS к макс. 1 x S7-200 (CPU 215-DP) по MPI протоколу S7-300/-400по встроенному PROFIBUS-SS S7-300 по CP 342-5 S7-400 по CP 443-5 | PROFIBUS 5) (см Каталог ST 70/IK PI) |
| через PROFIBUS DP к S5-95U /PROFIBUS DP ведущее устройство (6ES5 095-8ME02) S5-115U/-135U/-155U по IM 308C/IM 308B S5-115U/-135U/-155U по CP 5430/CP 5431 | PROFIBUS 5) (см Каталог ST 70/IK PI) |
| ПЛК других производителей (ведущее устройство PROFIBUS DP) | |
| через PROFIBUS DP | PROFIBUS 5) (см Каталог ST 70/IK PI) |
1) PP7 подходит для скоростей до 1.5 Mбит/с
2) Нельзя использовать стандартный кабель PG/PC MPI
3) S7-200 только через MPI (CPU 212 нельзя)
4) S7-200 CPU 215-DP также возможно по интерфейсу PROFIBUS DP по протоколу MPI
5) Шинный соединитель: 6GK1 500-0EA02
Замечание: Стандартный кабель PG/PC MPI (6ES7 901-0BF00-0AA0) нельзя использовать для соединения панели PP и ЦПУ.
Технические данные
SIMATIC PP7 |
| 6AV3688-3AA03-0AX0 |
| Элементы управления |
|
| Мембранная клавиатура |
| Клавиши |
| 8 |
| Да |
| Нет |
| Нет / Нет |
| 8 горячих клавиш |
| Тип выхода |
|
| Красный, желтый, зеленый |
| 3 |
| 8 |
| Цифровой вход |
|
| 24 В |
| 4 |
| Typ. service life |
|
| Типичное время работы |
|
| 1500000 |
| Цыфровые выходы |
|
| 100 |
| Функции |
|
| Есть |
| 0.5 Гц |
| - |
| Есть |
| 1000 мс |
| Нет |
| 5 |
| Интерфейсы (в подготовке) |
|
| 1 x RS485, до 1.5 Мбит/с |
| Напряжение питания |
|
| 24 В |
| 18 ... 30 В |
| 0.2 A |
| 53 Вт |
| Степень защиты |
|
| Степень защиты |
|
| IP65 |
| IP20 |
| Сертификаты и стандарты |
|
| CE, FM Класс I Div. 2, UL, CSA |
| Габариты |
|
| 144 x 204 |
| 130 x 190 x 53 |
| 0.8 кг |
| В основном алюминий |
| Фиксаторы под напряжением |
| Внешние условия |
|
| До 95% без конденсата |
| Вертикальная |
| 35° |
| Диапазон температур |
|
| 0 °C до +55 °C |
| 0 °C до +55 °C |
| -20 °C до +70 °C |
| Другое |
|
| Есть |
| 1 год |
| Функциональность |
|
| Протоколы |
|
| S5, S7-200, S7-300/400Win AC, SINUMERIK, SIMOTION и драйвера для контроллеров не Siemens |

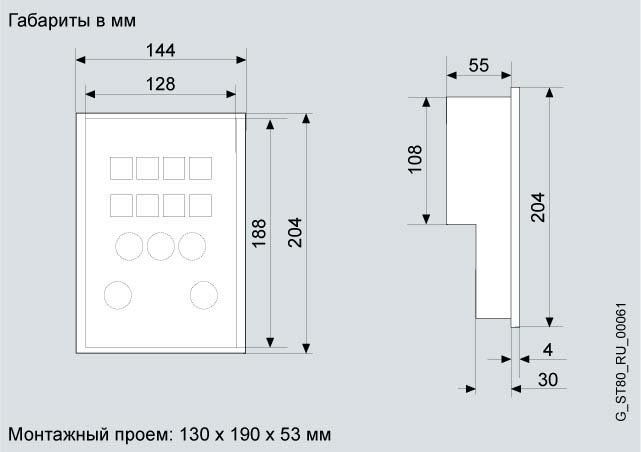

Чертеж
SIMATIC PP7
Дальнейшая информация
SIMATIC PP7 http://www.siemens.com/panels
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV3688-3AA03-0AX0 | 239 | SIMATIC PP7, КНОПОЧНАЯ ПАНЕЛЬ: 8 КНОПОК/ 8 СВЕТОДИОДОВ С ПРОГРАММ.КВРУЕМЫМИ РЕЖИМАМИ РАБОТЫ; 4DI =24В; PROFIBUS-DP, ДО 1.5 МБИТ/С; 5 ПОЗИЦИЙ ДЛЯ УСТАНОВКИ СТАНДАРТНЫХ 22.5 ММ. КВКОМПОНЕНТОВ РУЧНОГО УПРАВЛЕНИЯ И ИДИКАЦИИ; КОМПЛЕКТ МОНТАЖНЫХ ПРИНАДЛЕЖНОСТЕЙ | 721.86 |
