Зміст

ПЕРЕЛІК СКОРОЧЕНЬ І ТЕРМІНІВ

ОГЛЯД

ОСНОВНІ СКЛАДОВІ СИСТЕМИ САД.

ЗАГАЛЬНІ ВІДОМОСТІ.

ОПИС ОБ´ЕКТА.

ДАННІ СИСТЕМ, ЯКІ ПІДЛЯГАЮТЬ ДИСПЕТЧЕРИЗАЦІЇ.



ПЕРЕЛІК СКОРОЧЕНЬ І ТЕРМІНІВ

Таблиця 2 Перелік скорочень і термінів

№	Сокочення Термін	Визначення
	1	2
1.	САД	Система автоматичної диспетчеризації систем життєзабезпечення технологічного обладнання
2.	ПЛК	Програмований логічний контролер
3.	АРМ	Автоматияне робоче місце оператора
4.	АВР	Автоматичне включення резерву
5.	АДВ	Аеродромно-диспетчерська вишка
6.	АУП	Адміністративно-управляючий персонал
7.	ДБЖ	Джерело безперебійного електроживлення
8.	ДГУ	Дизель-генераторна установка
9.	ІЗ	Інженерне забезпечення
10.	ІТ	Інженерно-технічний
11.	НД	Нормативні документи
12.	РМ	Робоче місце
13.	ТОР	Технічне обслуговування та ремонт
14.	ТП	Трансформаторна підстанція
15.	ЦОрПР	Центр організації повітряного руху





ОГЛЯД

Об´єкт «Нове будівництво комплексу будівель та споруд для обслуговування повітряного руху у міжнародному аєропорту «_____»: аєропорт ЦА, м. _____ – 54, 65054 Україна».

Система контролю та управління інженерними системами життєзабезпечення комплексу будівель та віддалених об´єктів ЗНС _____РПС буде спроектована та поставлена за окремим договором.

Система контролю та управління інженерними системами призначена забезпечити централізований віддалений оперативний контроль працездатності та управління режимами роботи інженерних систем будівель комплексу та віддалених об´єктів ЗНС _____РПС.

Система моніторингу повинна інтегрувати в єдине інформаційне середовище, забезпечувати контроль та управління наступними інженерними системами комплексу будівель та віддалених об´єктів ЗНС _____РПС.

Система автоматичної диспетчеризаії на далі (САД) систем життєзабезпечення технологічного обладнання, являє собою комплекс програмних і апаратних засобів людина-машина, який дозволяє здійснювати віддалений моніторинг і управління режимами роботи обладнання системами :

·      Вентиляція;

·      Опалення;

·      Кондиціювання;

·      Водопостачання.

Для кожної з цих систем передбачений свій перелік фукціональних можливостей, який надано у розділі «ДАННІ СИСТЕМ, ЯКІ ПІДЛЯГАЮТЬ ДИСПЕТЧЕРИЗАЦІЇ»



ОСНОВНІ СКЛАДОВІ СИСТЕМИ САД.

Система автоматичної диспетчиризаії  (САД) систем життєзабезпечення технологічного обладнання -це програмно-апаратний інтерфейс людина-машина, який складається з;

·      ПЛК;

·      Модулів вводу-виводу;

·      Протоколу зв´язку на базі RS-485 або Ethernet;

·      Локальні станії;

·      Локальних датчиків приладів і сенсорів.

·      Виконавчих пристроїв;

·      Пристроїв відображення інформації;

·      Пристроїв набору і корегування завдання;

·      Пристроїв виведення на друк;

·      Системи кабельної лінії;

·      Систем комутації на фізичному рівні;

·      Автоматизоване робоче місто оператора (диспетчера).

Відповідно до Пояснювальної записки система САД передбачає центральний диспетчерський пункт з автоматизованим робочим місцем диспетчера далі (АРМ).

АРМ передбачає цілодобове позмінне чергування людини без можливості залишати робоче місце без нагляду в процесі роботи.

Центральний пульт слід розташувати у приміщені №4 ЦОРП.



ЗАГАЛЬНІ ВІДОМОСТІ.

Даний розділ проекту стадії «П» виконано на підставі ТЕХНІЧНОГО ЗАВДАННЯ, генерального плану, та розділів проекту по кожній будівлі по:

-           Опалення та вентиляція (ОВ);

-           Водопостачання та каналізація (ВК);

-           Пожежна сигналізація (ПС) загальний сигнал пожежі;

-           Електропостачання силове (ЕС) для енергоблоку;

Проектом передбачено:

-           Збір поточної інформації про стан та параметри систем життєзабезпечення комплексу будівель аеропорту;

-           Візуалізацію та моніторинг на екрані ПК систем життєзабезпечення;

-           Архівування поточних та аварійних даних систем;

-           Протоколювання дій оператору;

-           Розмежування прав доступу різних користувачів системи за допомогою біометричного контролю з застосуванням сканеру відбитків пальця або логіном та паролем.

Збір та способи передачі конкретної інформації до системи диспетчеризації визначатимуться під час розробки стадії «Р». Даний розділ лише описує загальні вимоги до системи в цілому.

В якості основних мереж для збору інформації мають використовуватися стандартизовані інтерфейси та протоколи наприклад:

-           LonWork (для котельні)

-           RS 485

-           Ethernet

-           M-BUS (для лічильників тепла)

В якості основного інтерфейсу рекомендовано використовувати RS485 або Ethernet за для уніфікації мереж.

Для розробки стадії «Р» розділів автоматизації інженерних мереж в основному технічному завданні потрібно вказати на обов’язкову наявність мережі комунікацій з автоматизованим  обладнанням. В залежності від об’єкту та системи можливість керування параметрами (наприклад зміщення температурних графіків опалення, за для забезпечення комфортних умов праці)

За допомогою ПЛК, встановленого у приміщенні оператора, здійснюється комунікація з усіма системами автоматизації інженерних мереж комплексу, та передачею на АРМ оператора.

Комунікації с віддаленими об’єктами необхідно здійснити за допомогою оптоволоконних систем, які мінімізують вплив на канали комунікацій електромагнітних перешкод в загальній кабельній каналізації систем з’язку.

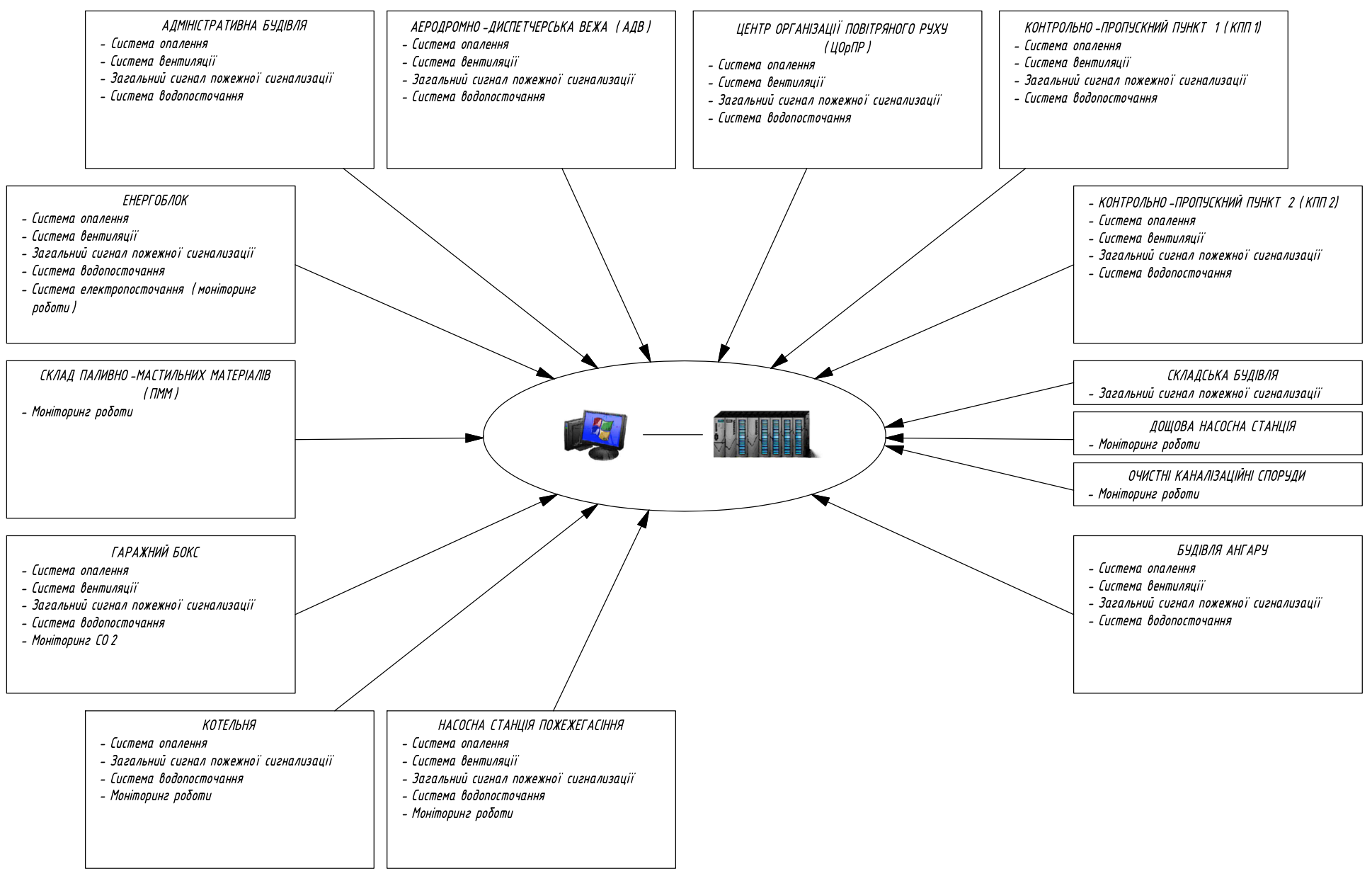

На структурній схемі наведена структура обїекту диспетчеризаціїї, та канали комунікації

ОПИС ОБ´ЕКТА.

Таблиця 3 Опис об´екта

№	Назва споруди	Назва системи, яка підлягає диспетчеризації
1.	АДМІНІСТРАТИВНА БУДІВЛЯ	Система опалення Система вентиляції Загальний сигнал пожежної сигналізації Система водопостачання
2.	АЕРОДРОМНО-ДИСПЕТЧЕРСЬКА ВЕЖА (АДВ)	Система опалення Система вентиляції Загальний сигнал пожежної сигналізації Система водопостачання
3.	ЦЕНТР ОРГАНІЗАЦІЇ ПОВІТРЯННОГО РУХУ (ЦОрПР)	Система опалення Система вентиляції Загальний сигнал пожежної сигналізації Система водопостачання
4.	ЕНЕРГОБЛОК	Система опалення Система вентиляції Загальний сигнал пожежної сигналізації Система водопостачання Система електропостачання
5.	КОТЕЛЬНА	Система опалення Загальний сигнал пожежної сигналізації Система водопостачання Моніторинг роботи обладнання
6.	БУДІВЛЯ АНГАРУ	Система опалення Система вентиляції Загальний сигнал пожежної сигналізації Система водопостачання
7.	СКЛАД ПАЛИВНО-МАСТИЛЬНИХ МАТЕРІАЛІВ (ПММ)	Температура Рівень
8.	ГАРАЖНИЙ БОКС	Система опалення Система вентиляції Загальний сигнал пожежної сигналізації Система водопостачання Сенсор загазованості
9.	НАСОСНА СТАНЦІЯ ПОЖЕЖОГАСІННЯ	Система опалення Система вентиляції Загальний сигнал пожежної сигналізації Система водопостачання
10.	ОТЧИСТНІ КАНАЛІЗАЦІЙНІ СПОРУДИ	Моніторинг роботи
11.	ДОЩОВА НАСОСНА СТАНЦІЯ	Моніторинг роботи
12.	КОНТРОЛЬНО-ПРОПУСКНИЙ ПУНКТ 1 (КПП1)	Система опалення Загальний сигнал пожежної сигналізації Система водопостачання
13.	КОНТРОЛЬНО-ПРОПУСКНИЙ ПУНКТ 2 (КПП2)	Система опалення Загальний сигнал пожежної сигналізації Система водопостачання
14.	СКЛАДСЬКА БУДІВЛЯ	Загальний сигнал пожежної сигналізації









ДАННІ СИСТЕМ, ЯКІ ПІДЛЯГАЮТЬ ДИСПЕТЧЕРИЗАЦІЇ.



АДМІНІСТРАТИВНА БУДІВЛЯ:

Система опалення:
- Температура теплоносія в трубопроводі подачі поточна та задана
- Температура теплоносія в зворотному трубопроводі
- Температура наручного повітря
- Положення клапану погодо залежного регулятору
- Стан роботи насосів
- Витрати тепла

Оператору має бути доступна можливість змінювати температуру та графік опалення

Система вентиляції

- Робота вентиляторів
- Робота насосу
- Положення клапану
- Температура повітря до та після калорифера
- Температура повітря видаляємого з приміщення
- Термостат захисту від заморожування калориферу
- Перепади тиску на вентиляторах
- Положення клапану рекуператору

Для кондиціонерів:
- Робота
- Помилка
- Температура в приміщенні поточна та задана

Оператору має бути доступна можливість змінювати температуру, та керувати системою вентиляції

Загальний сигнал пожежної сигналізації

- Сухий контакт

Система водопостачання

- Наявність тиску в системі
- Витрати води

АЕРОДРОМНО-ДИСПЕТЧЕРСЬКА ВЕЖА (АДВ)

Система опалення:
- Температура теплоносія в трубопроводі подачі поточна та задана
- Температура теплоносія в зворотному трубопроводі
- Температура наручного повітря
- Положення клапану погодо залежного регулятору
- Стан роботи насосів
- Витрати тепла

Оператору має бути доступна можливість змінювати температуру та графік опалення

Система вентиляції

- Робота вентиляторів
- Робота насосу
- Положення клапану
- Температура повітря до та після калорифера
- Температура повітря видаляємого з приміщення
- Термостат захисту від заморожування калориферу
- Перепади тиску на вентиляторах
- Положення клапану рекуператору

Для кондиціонерів:
- Робота
- Помилка
- Температура в приміщенні поточна та задана

Оператору має бути доступна можливість змінювати температуру, та керувати системою вентиляції

Загальний сигнал пожежної сигналізації

- Сухий контакт

Система водопостачання

- Наявність тиску в системі
- Витрати води

ЦЕНТР ОРГАНІЗАЦІЇ ПОВІТРЯННОГО РУХУ (ЦОрПР)

Система опалення:
- Температура теплоносія в трубопроводі подачі поточна та задана
- Температура теплоносія в зворотному трубопроводі
- Температура наручного повітря
- Положення клапану погодо залежного регулятору
- Стан роботи насосів
- Витрати тепла

Оператору має бути доступна можливість змінювати температуру та графік опалення

Система вентиляції

- Робота вентиляторів
- Робота насосу
- Положення клапану
- Температура повітря до та після калорифера
- Температура повітря видаляємого з приміщення
- Термостат захисту від заморожування калориферу
- Перепади тиску на вентиляторах
- Положення клапану рекуператору

Для кондиціонерів:
- Робота
- Помилка
- Температура в приміщенні поточна та задана

Оператору має бути доступна можливість змінювати температуру, та керувати системою вентиляції

Загальний сигнал пожежної сигналізації

- Сухий контакт

Система водопостачання

- Наявність тиску в системі
- Витрати води

ЕНЕРГОБЛОК

Система опалення:
- Температура теплоносія в трубопроводі подачі поточна та задана
- Температура теплоносія в зворотному трубопроводі
- Температура наручного повітря
- Положення клапану погодо залежного регулятору
- Стан роботи насосів
- Витрати тепла

Оператору має бути доступна можливість змінювати температуру та графік опалення

Система вентиляції

- Робота вентиляторів
- Робота насосу
- Положення клапану
- Температура повітря до та після калорифера
- Температура повітря видаляємого з приміщення
- Термостат захисту від заморожування калориферу
- Перепади тиску на вентиляторах
- Положення клапану рекуператору

Для кондиціонерів:
- Робота
- Помилка
- Температура в приміщенні поточна та задана

Оператору має бути доступна можливість змінювати температуру, та керувати системою вентиляції

Загальний сигнал пожежної сигналізації

- Сухий контакт

Система водопостачання

- Наявність тиску в системі
- Витрати води

Система електропостачання

- Контроль комутаційних апаратів вводних шаф
- Контроль комутаційних апаратів на вихідних іфдерах
- Контроль параметрів мережі по кожному з вводів
- Контроль АВР
- Контроль аварійних спрацювань апаратів

КОТЕЛЬНА

Моніторинг роботи обладнання
- Робота котлів
- Аварія котлів
- Робота насосів
- Температура теплоносія в трубопроводі подачі поточна та задана
- Температура теплоносія в зворотному трубопроводі
- Температура наручного повітря
- Наявність тиску в системі опалення
- Витрати води через ХВО

Загальний сигнал пожежної сигналізації

- Сухий контакт

Система водопостачання

- Наявність тиску в системі
- Витрати води

БУДІВЛЯ АНГАРУ

Система опалення:
- Температура теплоносія в трубопроводі подачі поточна та задана
- Температура теплоносія в зворотному трубопроводі
- Температура наручного повітря
- Положення клапану погодо залежного регулятору
- Стан роботи насосів
- Витрати тепла

Оператору має бути доступна можливість змінювати температуру та графік опалення

Система вентиляції

- Робота вентиляторів
- Робота насосу
- Положення клапану
- Температура повітря до та після калорифера
- Температура повітря видаляємого з приміщення
- Термостат захисту від заморожування калориферу
- Перепади тиску на вентиляторах
- Положення клапану рекуператору

Для кондиціонерів:
- Робота
- Помилка
- Температура в приміщенні поточна та задана

Оператору має бути доступна можливість змінювати температуру, та керувати системою вентиляції

Загальний сигнал пожежної сигналізації

- Сухий контакт

Система водопостачання

- Наявність тиску в системі
- Витрати води

СКЛАД ПАЛИВНО-МАСТИЛЬНИХ МАТЕРІАЛІВ (ПММ)

- Рівень палива в резервуарі
- Температура палива в резервуарі

ГАРАЖНИЙ БОКС
Система опалення:
- Температура теплоносія в трубопроводі подачі поточна та задана
- Температура теплоносія в зворотному трубопроводі
- Температура наручного повітря
- Положення клапану погодо залежного регулятору
- Стан роботи насосів
- Витрати тепла

Оператору має бути доступна можливість змінювати температуру та графік опалення

Система вентиляції

- Робота вентиляторів
- Робота насосу
- Положення клапану
- Температура повітря до та після калорифера
- Температура повітря видаляємого з приміщення
- Термостат захисту від заморожування калориферу
- Перепади тиску на вентиляторах
- Положення клапану рекуператору
- Контроль СО2

Система водопостачання

- Наявність тиску в системі
- Витрати води

НАСОСНА СТАНЦІЯ ПОЖЕЖОГАСІННЯ

Система опалення:

- Контроль роботи електроопалення
- Температура у приміщенні насосної станції

Загальний сигнал пожежної сигналізації

- Сухий контакт

Система водопостачання

- Наявність тиску в системі
- Витрати води
-  Рівень води в резервуарах

ОТЧИСТНІ КАНАЛІЗАЦІЙНІ СПОРУДИ

Моніторинг роботи
- Робота насосів
- Авария насосів
- Верхній робочий рівень
- Верхній аварійний рівень

ДОЩОВА НАСОСНА СТАНЦІЯ

Моніторинг роботи
- Робота насосів
- Авария насосів
- Верхній робочий рівень
- Верхній аварійний рівень
- Контроль положення аварійних зкидних засувок

КОНТРОЛЬНО-ПРОПУСКНИЙ ПУНКТ 1 (КПП1)

Система опалення:
- Температура теплоносія в трубопроводі подачі поточна та задана
- Температура теплоносія в зворотному трубопроводі
- Температура наручного повітря
- Положення клапану погодо залежного регулятору
- Стан роботи насосів
- Витрати тепла

Оператору має бути доступна можливість змінювати температуру та графік опалення

Система вентиляції

- Робота вентиляторів
- Робота насосу
- Положення клапану
- Температура повітря до та після калорифера
- Температура повітря видаляємого з приміщення
- Термостат захисту від заморожування калориферу
- Перепади тиску на вентиляторах
- Положення клапану рекуператору

Для кондиціонерів:
- Робота
- Помилка
- Температура в приміщенні поточна та задана

Оператору має бути доступна можливість змінювати температуру, та керувати системою вентиляції

Загальний сигнал пожежної сигналізації

- Сухий контакт

Система водопостачання

- Наявність тиску в системі
- Витрати води

КОНТРОЛЬНО-ПРОПУСКНИЙ ПУНКТ 1 (КПП2)

Система опалення:
- Температура теплоносія в трубопроводі подачі поточна та задана
- Температура теплоносія в зворотному трубопроводі
- Температура наручного повітря
- Положення клапану погодо залежного регулятору
- Стан роботи насосів
- Витрати тепла

Оператору має бути доступна можливість змінювати температуру та графік опалення

Система вентиляції

- Робота вентиляторів
- Робота насосу
- Положення клапану
- Температура повітря до та після калорифера
- Температура повітря видаляємого з приміщення
- Термостат захисту від заморожування калориферу
- Перепади тиску на вентиляторах
- Положення клапану рекуператору

Для кондиціонерів:
- Робота
- Помилка
- Температура в приміщенні поточна та задана

Оператору має бути доступна можливість змінювати температуру, та керувати системою вентиляції

Загальний сигнал пожежної сигналізації

- Сухий контакт

Система водопостачання

- Наявність тиску в системі
- Витрати води

СКЛАДСЬКА БУДІВЛЯ

Загальний сигнал пожежної сигналізації

- Сухий контакт
