 Радарный датчик уровня Siemens LR560.



Основные сферы применения: контроль уровня порошкового цемента, пластика в форме порошка или гранул, зерна, угля, древесной муки, золы и других сыпучих.

Он предназначен для непрерывного мониторинга уровня сухих веществ в сильно запыленных силосах высотой до 100 м.

Прочная конструкция из нержавеющей стали для применения в промышленных условиях

• Высокочастотное излучение на частоте  78 Ггц.

• Очень узкий луч, практически отсутствует шум.

• Имеется возможность наведения луча на нужный участок

• Линзовая антенна обладает высокой устойчивостью к налипанию материала

• Имеется соединение для подачи продувочного воздуха, обеспечивающего самоочистку от особенно клейких сыпучих материалов

• ЖКИ дисплей обеспечивает возможность программирования и диагностики на месте.

• Выходной сигнал: 4-20мА HART,

• Точность 0,25 % от разницы между максимальным и минимальным диапазоном измерения
Датчики LR100

Bluetooth технология

 Быстрый и легкий старт через Mobile IQ. Узкий лучбез тонких настроек

Нулевая слепая зона

 Измерение вплоть до датчика. Точность 2 мм означает, что вы можете избавиться от своих ручных методов измерения

80 GHz микрочип

Возможность измерения в сложных условия

 Конденсация, турбулентность, испарения, запыленность

Дигитализация / Индустрия 4.0

 HART 7 или дополнительный Modbus RTU для интеллектуальных данных на вашем производстве или в облаке

Устройства наведения

Точное позиционирование датчиков под необходимым углом при измерении уровня твердых веществ становится простой задачей при использовании устройств наведения луча

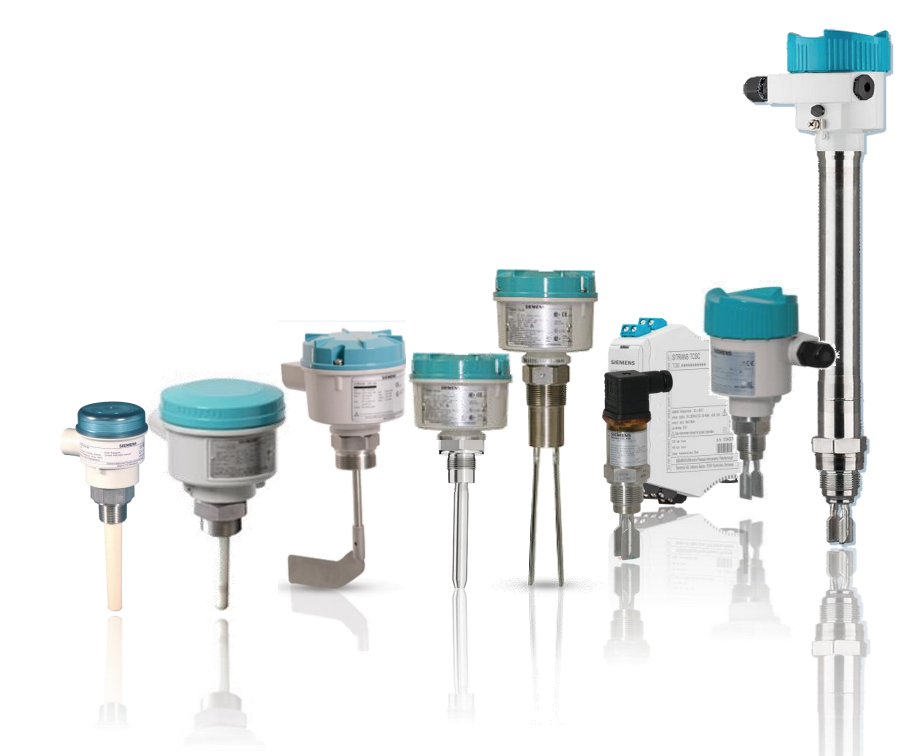

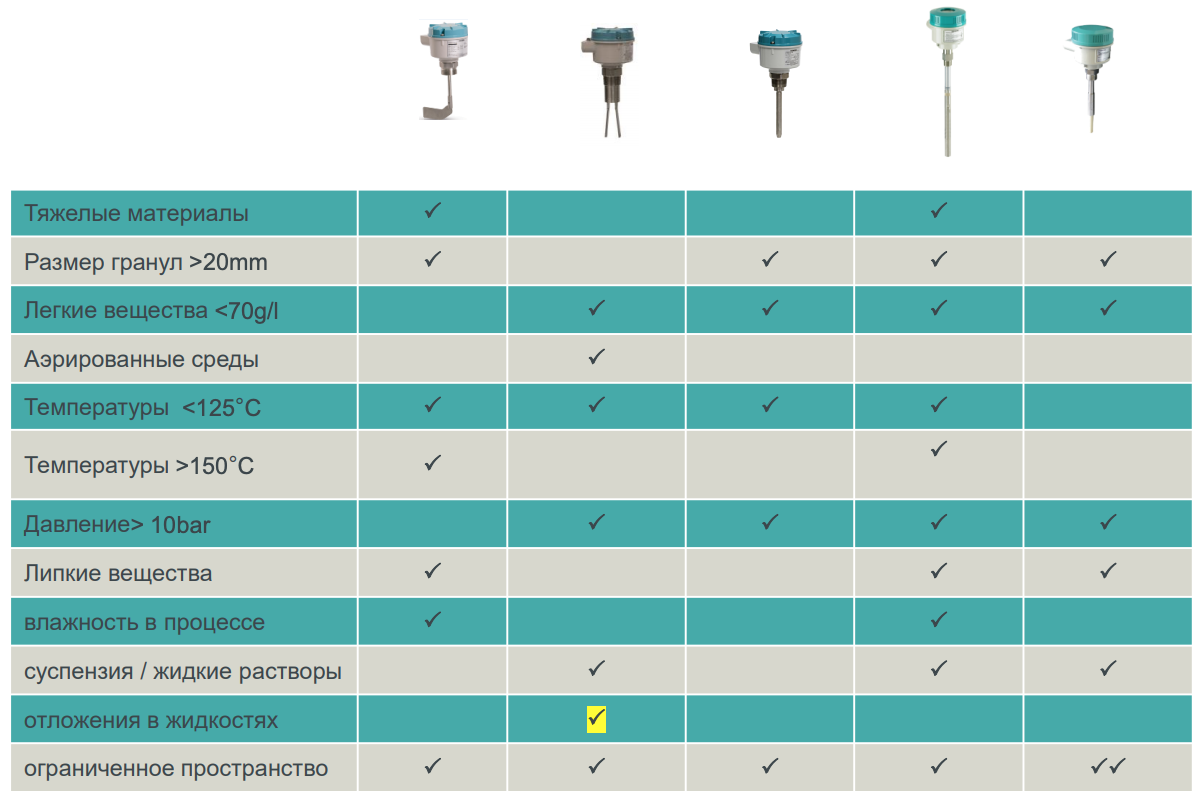

Датчики предельного уровня

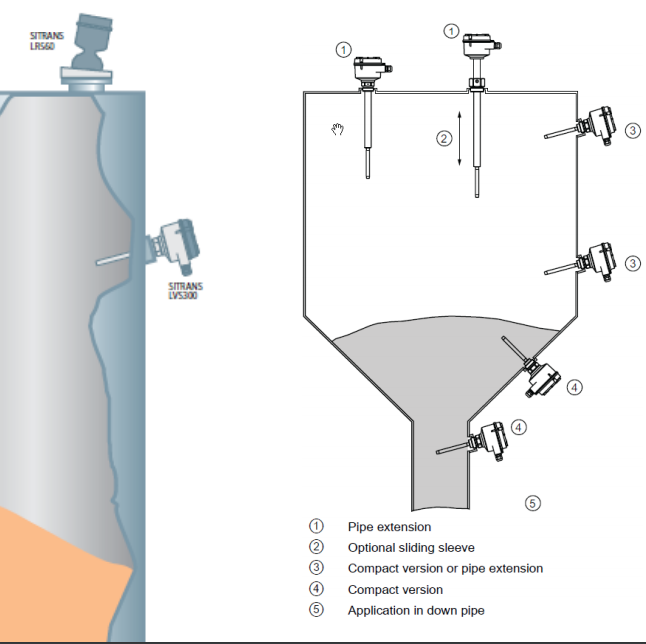

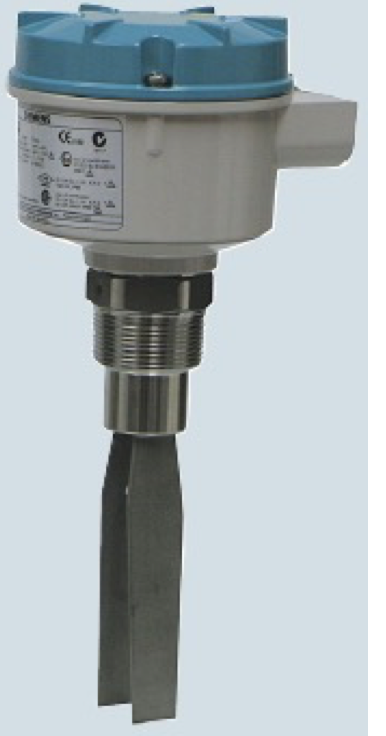

Вибрационный датчик предельного уровня LVS.

 Применение: определение высокого, низкого или заданного уровня сухих сыпучих веществ в контейнерах, силосах или бункерах.

Исполнение LVS для определения границы раздела. Позволяет определять осевшие в жидкости сыпучие вещества или сыпучие вещества в ограниченном пространстве, например, в подающих трубах. Оно предназначено для игнорирования жидкостей при определении границы раздела фаз между сыпучим веществом и жидкостью.

Питание: 19..230В АС либо 19…40В  DC

Сигнальный выход: реле, перекидной контакт 2шт.



Ротационный датчик предельного уровня LPS200

LPS200: это сигнализаторы с поворотной лопастью для определения максимального, минимального и требуемого уровня для сыпучих продуктов.

Технология переключения лопаток позволяет определить полное, пустое и заданное состояние для таких материалов, как, цемент, песок, пластиковые гранулы и древесные стружки. Переключатель лопатки может работать с сыпучими материалами с плотностью до 15 г/л с дополнительной прямоугольной лопастью или 100 г/л со стандартной измерительной лопастью.

Питание: 230В АС либо 24В DC

Сигнальный выход: реле, перекидной контакт.

Вибрационный датчик предельного уровня LVL100

 LVL100 — это компактные вибрационные сигнализаторы уровня для жидкостей и взвесей позволяют определять переполнение, максимальный, минимальный и требуемый уровень. Также идеально подходят для защиты от работы всухую.

Питание:  20 ... 253 В AC, 50/60 Гц либо 20 ... 253 В DC

Индуктивные датчики

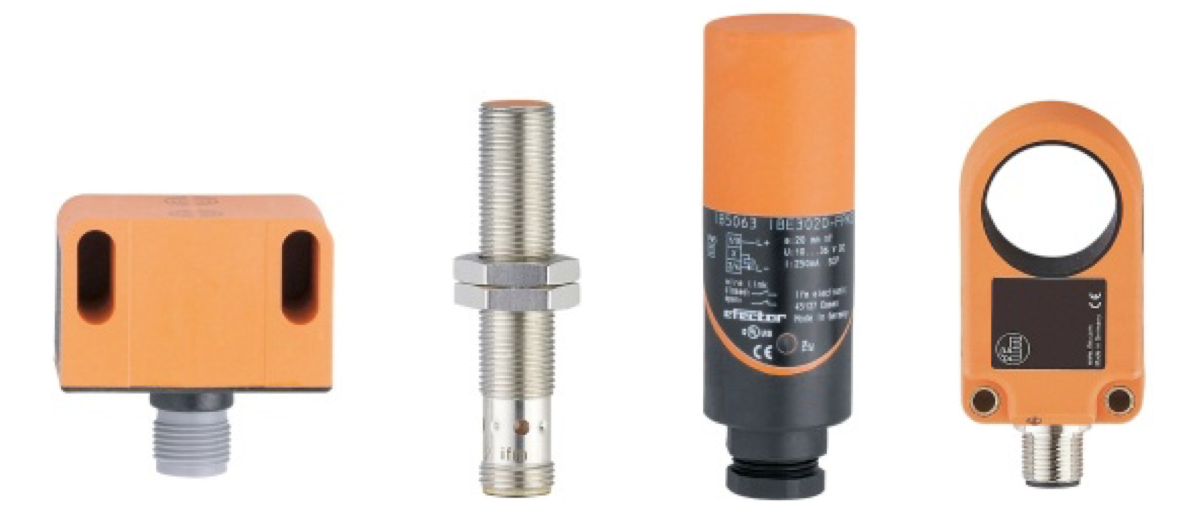

Применение: бесконтактный датчик, предназначенный для контроля положения объектов из металла. Контроль положения задвижек и др.

Различные формы исполнения: прямоугольный, цилиндрический, круглый

Питание: 230В АС либо 12-24В DC

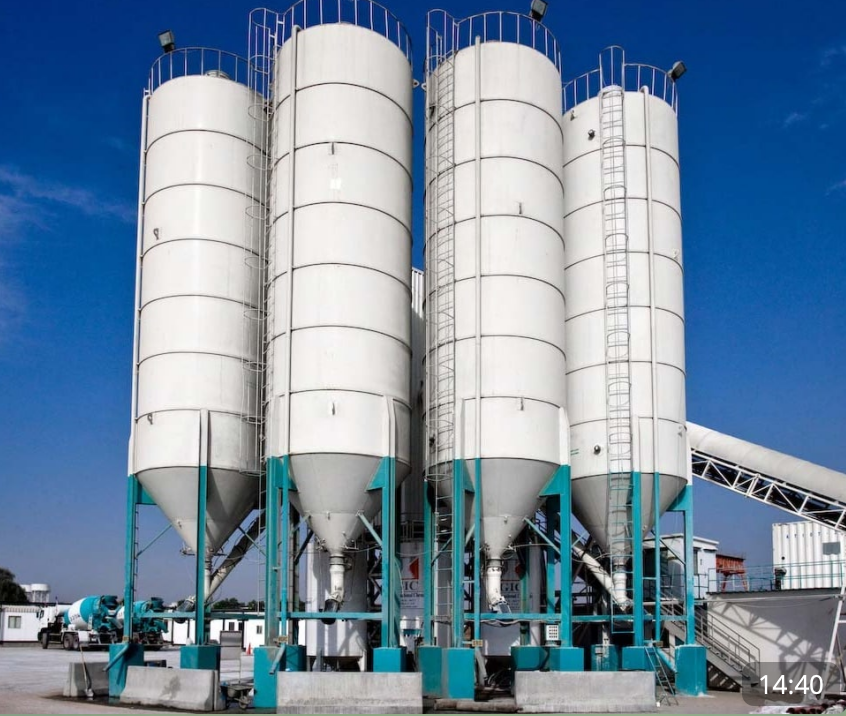

Система сбора данных уровня/объема/массы цемента в емкостях.

Вариант 1.

На крыше емкостей устанавливаются радарные датчики измерения уровня.Выходные сигналы датчиков подключаются к индикаторам, отображающие реальное значение уровня продукта в силосах . Диспетчер, путем обхода 5 групп емкостей, записывает показания в свой рабочий журнал.

Показания отображаются в миллиметрах или сантиметрах.
Данный вариант простой и недорогой

 Краткий перечень работ и оборудования

Контрольно-измерительные приборы

Радарный датчик уровня  LRХ дисплеем, со встроенным устройством наведения

Вибрационный или лопастной датчик предельного уровня
Ручной программатор

Индикатор  уличного исполнения

Система сбора и анализа данных (-25...+70 °C) IP65 шкафного "уличный"

Работы:

Настройка/программирование радарных датчиков уровня
Шефмонтаж и ввод в эксплуатацию



Вариант 2.

На емкостях устанавливаются радарные датчики измерения уровня.Выходные сигналы датчиков подключаются к модулям ввода аналоговых сигналов. Диспетчер, путем обхода 5 групп емкостей, подключает диспетчерский пульт к согласующему контроллеру и запускает программу считывания показаний уровня в емкостях. Информация сохраняется в файл. Количество продукта в емкостях сохраняются в миллиметрах или сантиметрах.

Также возможно косвенное вычисление для отображения количество продукции в килограммах (тоннах). Но так как в формуле расчета массы используется значение плотности продукта, а этот показатель зависит от влажности, то значение массы будет иметь погрешность.

Все применяемое оборудование рассчитано для установки на улице с температурными условиями работы (-25...+70 °C) IP65.

Краткий перечень работ и оборудования
такой же как и в предыдущем вариант 1 +диспетчерский пульт(пульт оператора)

 Вариант 3.

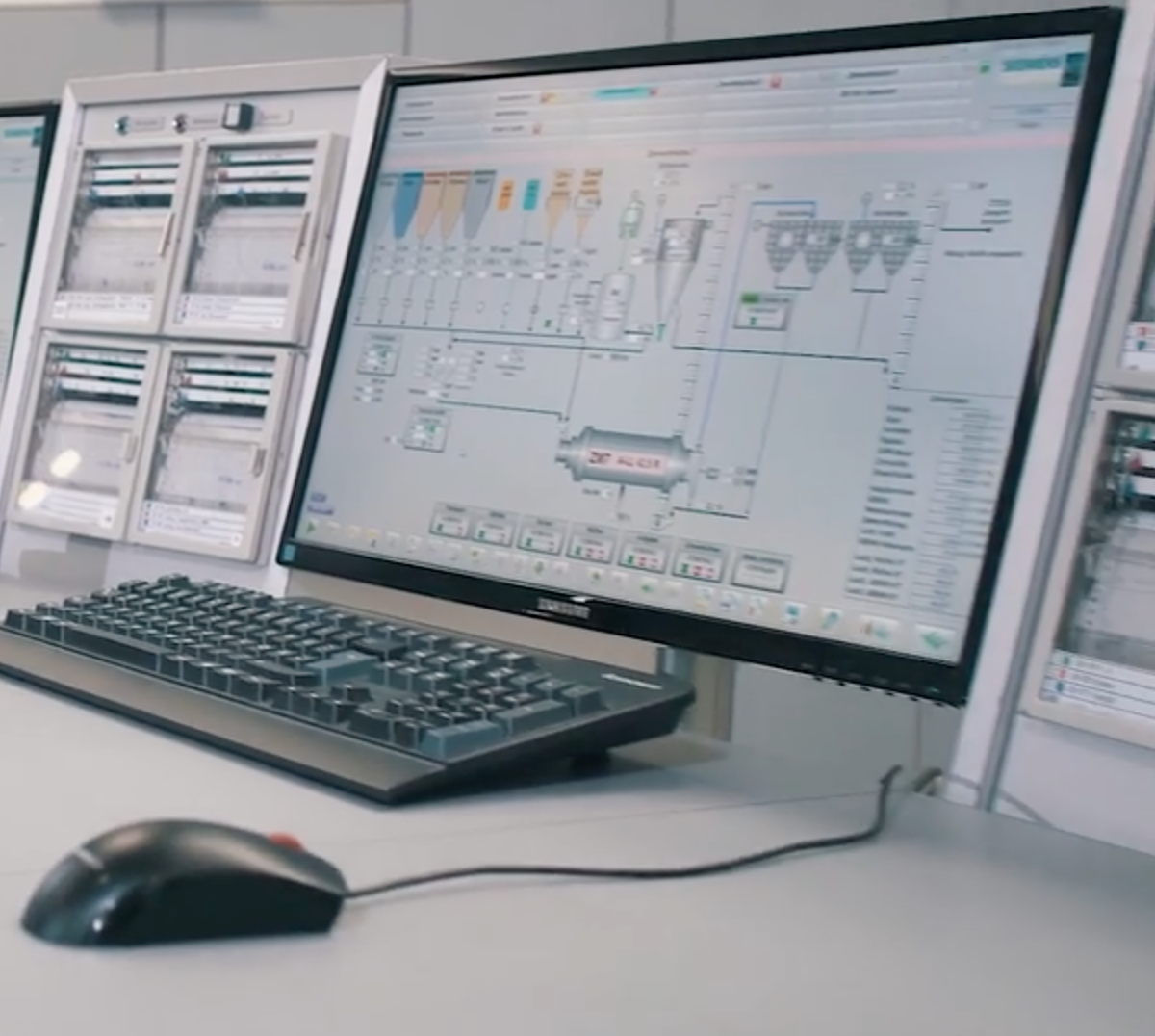

На крыше емкостей устанавливаются радарные датчики измерения уровня.Выходные сигналы датчиков подключаются к модулям ввода аналоговых сигналов. Далее сигналы через контроллер поступают на главный контроллер,который находится в помещении диспетчера главного корпуса. Ноутбук/компьютер диспетчера подключается к главному контроллеру. В ноутбуке запускается программа непрерывного опроса всех датчиков уровня. Вся информация архивируется в ноутбуке в таблице необходимой для заказчика. (Дата, время, номер силоса, уровень, ориентировочная масса)

Количество продукта в емкостях сохраняются в миллиметрах или сантиметрах.Также возможно косвенное вычисление для отображения количество продукции в

килограммах (тоннах). Но так как в формуле расчета массы используется значение плотности продукта, а этот показатель зависит от влажности, то значение массы будет иметь погрешность.
Все применяемое оборудование рассчитано для установки на улице с температурными условиями работы (-25...+70 °C) IP65.

Данный вариант Системы является полностью автоматизированным - автономный и позволяет архивировать, анализировать, вести полную статистику по учету продукции в силосах. По превышению уровня выдается аварийный сигнал на сирену и на диспетчерский пульт оператора. По желанию Заказчика возможна опция управления как - min отключение главных двигателей как мах - управление и контроль всех возможных исполнительных механизмов и датчиков

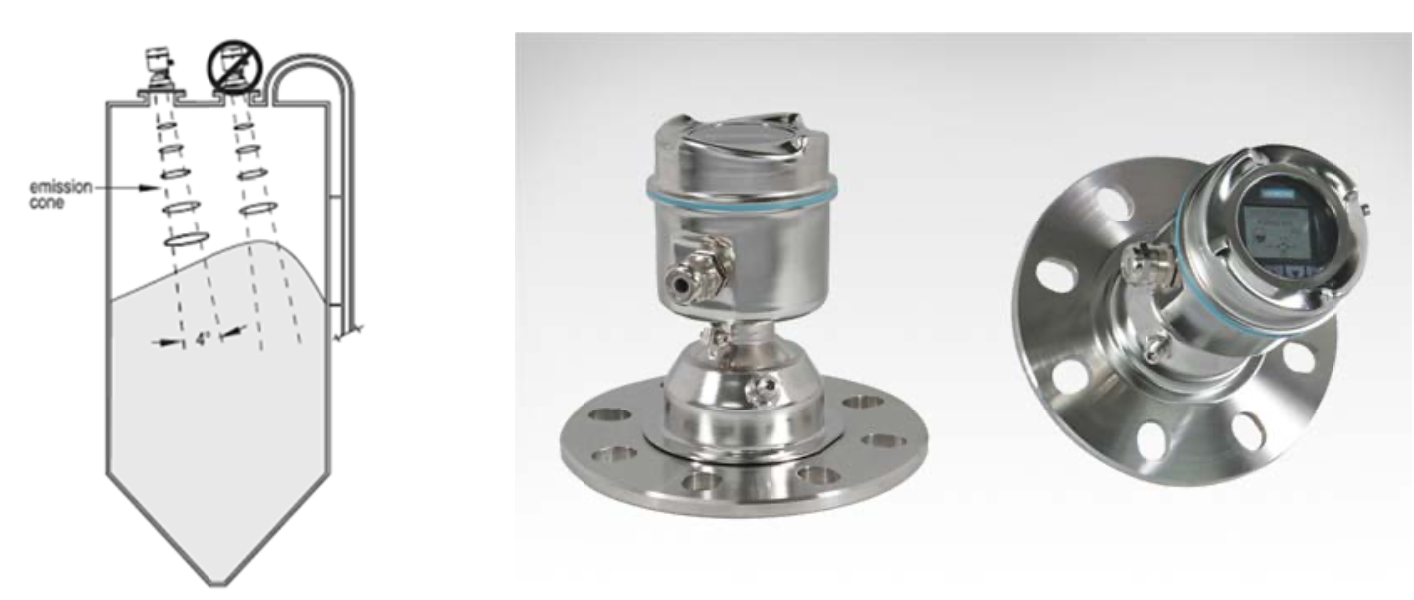

Радарный уровнемер предлагаемый нашей компанией АВИГАН, идеально подходит для контроля уровня большинства сыпучих материалов, даже в условиях сильной запыленности. Ключевые приложения: цементный порошок, пластиковый порошок и гранулы, зерно, уголь, древесная мука, зола.

Преимущества:

  •   Прочная конструкция из нержавеющей стали для промышленного применения

  •   Специальная линзовая антенна с высокой частотой 78 ГГц формирует очень

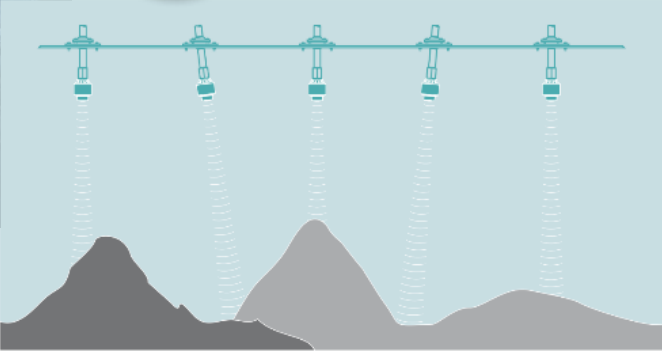

    узкий луч шириной не более 4o с оптимальным отражением, и поэтому уровнемер можно установить в любом удобном месте, без влияния близости стен

  •   Опция прицеливания луча в нужную область при необходимости, хотя высокая частота в большинстве случаев позволяет обойтись без прицеливания

  •   Линзовая антенна обладает высокой устойчивостью к нарастанию материала

  •   Интерфейс локального дисплея (LDI) можно использовать для

    непосредственного программирования и диагностики

  •   Отличное отражение сигнала практически от любых сыпучих материалов

  •   Простая и быстрая настройка и запуск, удобство в работе, не требуется

    специализированное обслуживание

Также Инженерное Бюро АВИГАН выполняет сборку промышленных электрощитов, щитов автоматизации АСУ ТП  для производственных промышленных предприятий и строительных организаций.
Разработка проектов в комплексе

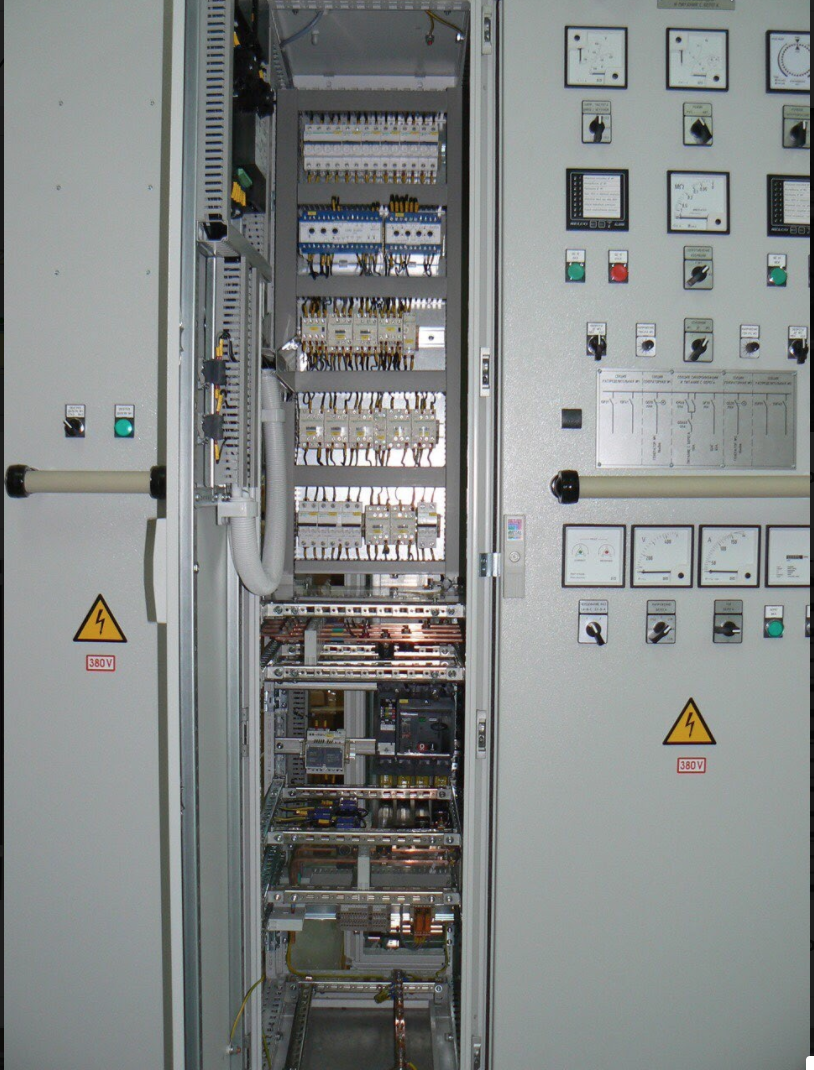

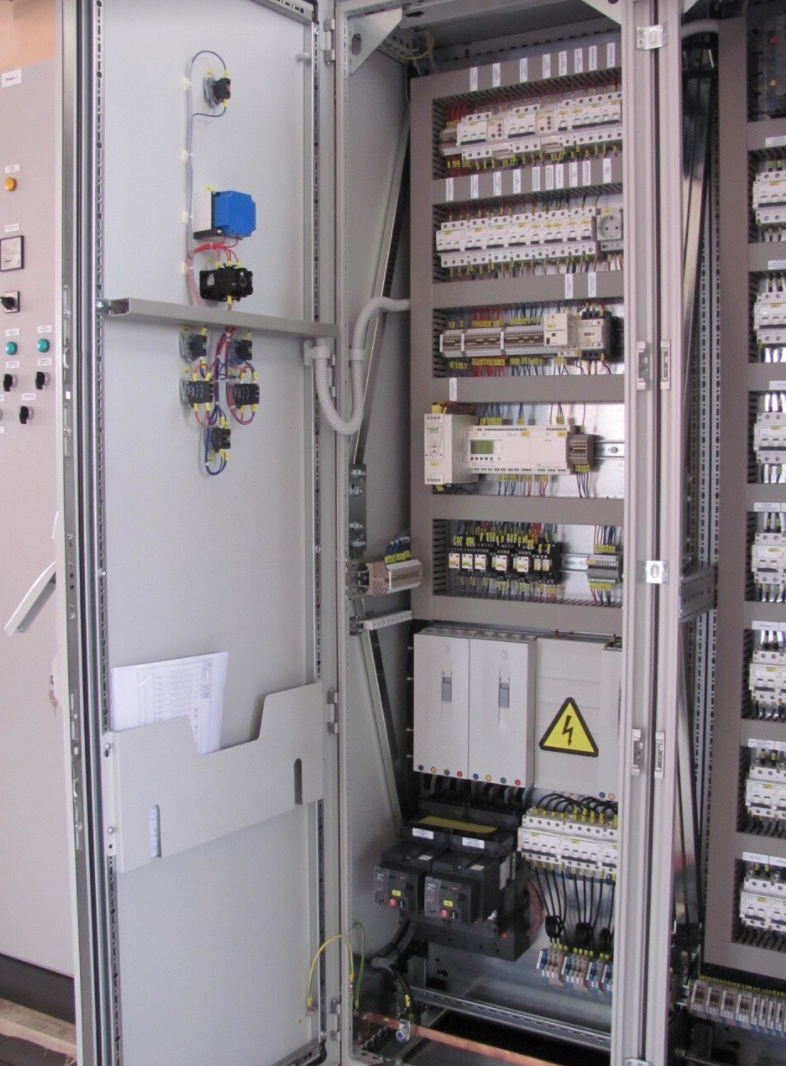

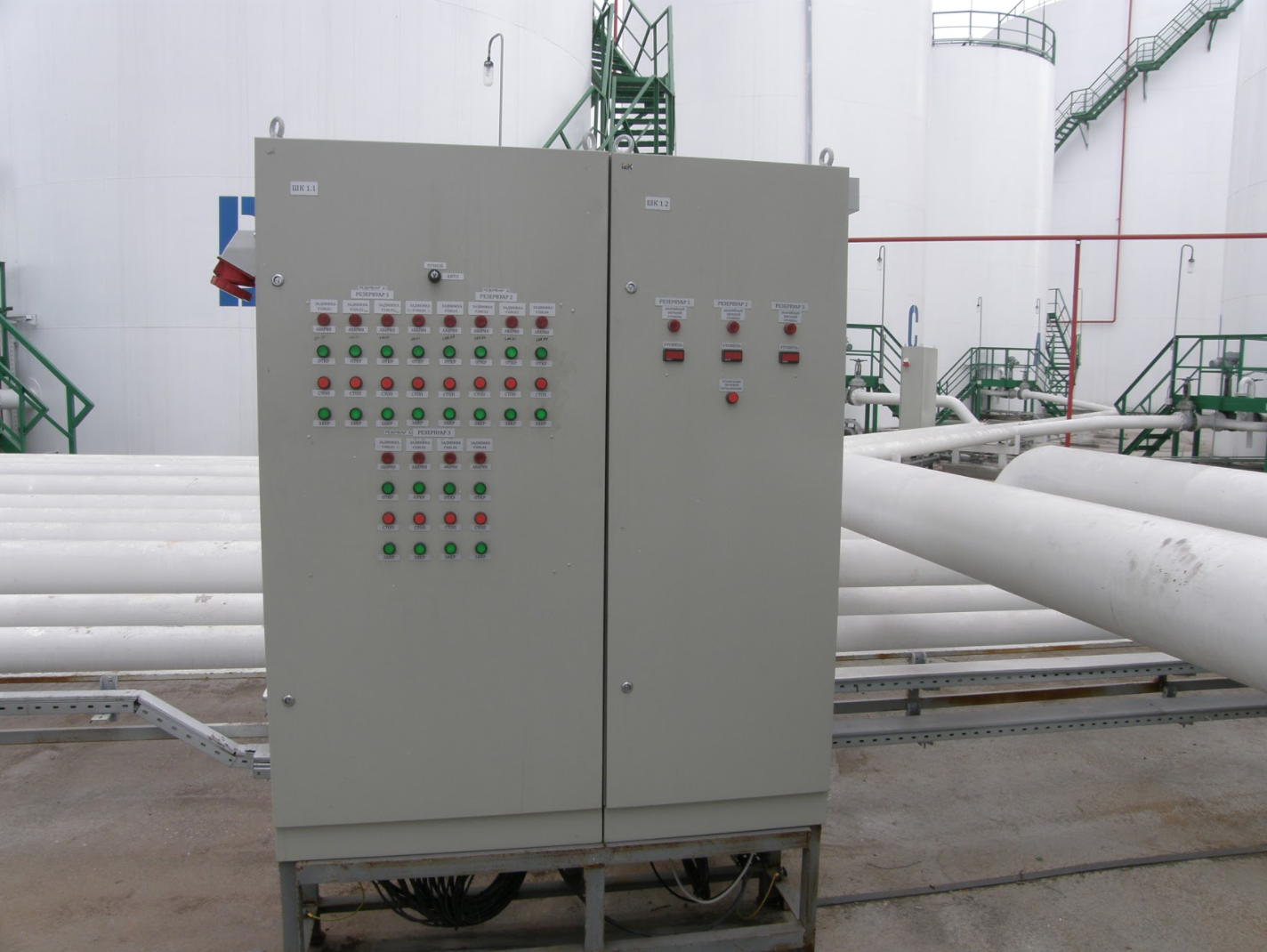

- Разработка Сборка и монтаж щитов электрических:


· Щит АСУ ТП - Щит автоматизации и управления

·  АВР - Шкаф автоматического ввода резерва

·  ГРЩ - Главный распределительный щит

·  ЩР -   Щит распределительный

·  ЩУ -   Щит управления



·  ВРУ -  Вводное распределительное устройство

·  ШЧР - Шкаф частотного регулирования









Разработка проекта автоматизации технологических процессов- раздел АТХ
Ведомость рабочих чертежей основного комплекта:
1. Схема функциональная автоматизации процесса
2. Схема принципиальная электрическая цепей контроля и управления (совмещенная принципиально-монтажная).
3. Схема внешних соединений
4. Схема внешних подключений
5. План расположения оборудования и кабельтрасс
    Прилагаемые документы:
  • Эскизные чертежи компоновок щитов, пультов и ящиков
  • Спецификация оборудования изделий и материалов
  • Кабельный журнал
